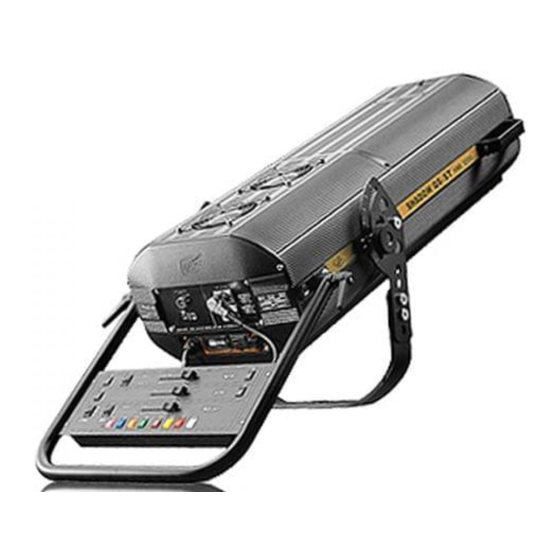

Clay Paky Shadow QS-ST HMI 1200 Bedienungsanleitung

BEDIENUNGSANLEITUNG
ACHTUNG: Lesen Sie diese Bedienungsanleitung bitte vollständig durch.
Die Kenntnis der darin enthaltenen Informationen und Anweisungen ist die
Voraussetzung für einen korrekten und sicheren Gebrauch Ihres Gerätes.

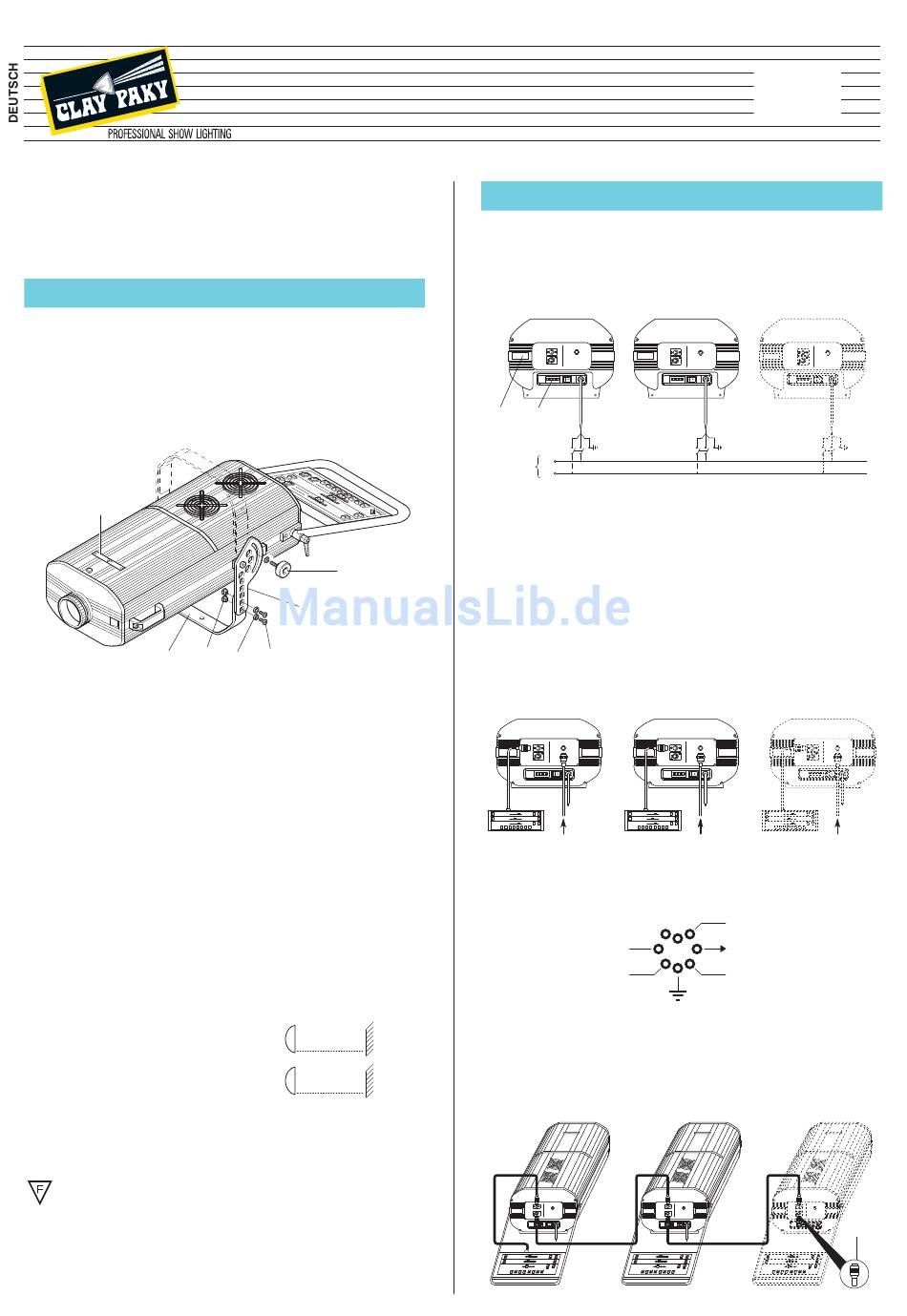

1. INSTALLATION DES PROJEKTORS
• Auspacken
Die Holzkiste öffnen, den Projektor aus der Verpackung entnehmen und ihn auf
eine ebene Auflagefläche stellen. Alle serienmäßig gelieferten Zubehörteile aus-
packen. Auf dem Deckel des Geräts das Schild des Lampenwechsels (1) ausfin-
dig machen und es ggf. durch eines der in mehreren Sprachen verfügbaren
Schilder ersetzen.
Dieses Schild keinesfalls entfernen, da es wichtige Sicherheitsinformationen
enthält.
1
2
• Montage und Vorbereitung des Projektors
Den Haltebügel (2) an der Skalenplatte (3) in der gewünschten Höhe positionieren,
in die gewählte Bohrung die Buchse (4), die Unterlegscheibe (5) und die Schraube
(6) einsetzen und alles mit dem mitgelieferten Inbusschlüssel blockieren. Der
Haltebügel kann auch gegen die Oberseite des Projektors montiert werden, indem
die Skalenplatte (3) umgedreht wird; daher ist auch die Deckeninstallation möglich.
Den Haltebügel in der gewünschten Position ausrichten und mit den Stellknöpfen
befestigen (7).
• Montage der Lampe
Siehe Bedienungsanleitung für den Lampenwechsel in Kapitel 8 WARTUNG.
• Installation des Projektors
Der Projektor kann ohne Beeinträchtigung seiner Betriebsmerkmale in jeder Position
befestigt werden.
WICHTIG: Bei einer Deckeninstallation den Projektor anhand der vorgesehenen
Bohrungen am Haltebügel in der gewünschten Position befestigen. Zwei ø10 mm-
Schrauben komplett mit Mutter und Federscheibe verwenden.
Vor der Installation des Projektors die Stabilität der Verankerungsstelle überprüfen.
• Mindestabstand zu beleuchteten Objekten
Bei der Installation des Projektors darauf achten, daß
der Abstand zu den vom Lichtstrahl beleuchteten
Objekten mindestens den Angaben auf dem
Lampenwechsel-Schild neben dem seitlich befindli-
chen Symbol entspricht.
• Vorgeschriebener Mindestabstand zu entzündbaren Materialien von jedem
Punkt des Gerätes: 0.10 m bei den Ausführungen QS und Basic HMI 1200 und
0.07 m bei der Ausführung Basic HMI 575.
Die Montage des Gerätes auf normal entzündlichen Oberflächen ist
zulässig.
ACHTUNG: Für einen optimalen und zuverlässigen Betrieb des Gerätes darf die
Raumtemperatur 35° C nicht überschreiten. Schutzklasse IP 20: das Gerät ist
gegen das Eindringen von Festkörpern mit Durchmesser über 12mm geschützt
(erste Ziffer 2), während es empfindlich ist gegenüber Tropfwasser, Regen,
Wasserspritzer und -strahlen (zweite Ziffer 0).
SHADOW
7
3
4 6
5
2.5 m
1.8 m
2. STROMVERSORGUNG UND EINSTELLUNG
• Netzanschluß
Die in diesem Abschnitt beschriebenen Arbeiten müssen von einem
Elektroinstallateur ausgeführt werden.
Jeder Projektor sollte über einen eigenen Schalter angeschlossen werden, damit
er einzeln über die Fernbedienung ein- und ausgeschaltet werden kann
8 10
L
Netz
N
Die Versorgung des Projektors muß entsprechend den auf dem Typenschild (8)
an der Geräterückseite angegebenen Spannungs- und Frequenzwerten erfolgen.
Überprüfen Sie, ob diese Angaben mit der Spannung und Frequenz der
Netzversorgung übereinstimmen.
WICHTIG: der Anschluß an eine Versorgungsanlage mit einer wirkungsvol-
len Erdung ist vorgeschrieben (Geräteklasse I).
• Anschluß der Steuersignale
Die Steuerung der Verfolgerscheinwerfer SHADOW BASIC ist nur über die inte-
grierte Steuerung möglich, während die SHADOW QS auch von externen
Steuerungen fernbedient werden können.
Wenn sowohl die externe Steuerung 0-10V als auch das integrierte Schaltfeld ange-
schlossen ist, wird von den beiden Signalen das mit dem niedrigeren Pegel übergangen.
Den Anschluß zwischen Steuerung und Projektor mit einem Mehrleiterkabel,
bestehend aus 8 Leitern des Querschnitts 0.25mm
HMI 1200
8 PIN 45° ausführen.
HMI 575
- Mit der integrierten Steuerung ist die simultane Steuerung mehrerer Shadow möglich
1
ANSCHLUSS 0-10V
0 - 10V 0 - 10V
1 IRIS
3 DIM
STOP
ANSCHLUSS RS 232/423(PMX) - DMX 512
QS-ST HMI 1200
QS-LT HMI 1200
Basic HMI 1200
Basic HMI 575
0 - 10V
DIM 4
TEMP
Is
COL 2
2 sowie Stecker - Buchse DIN
9
