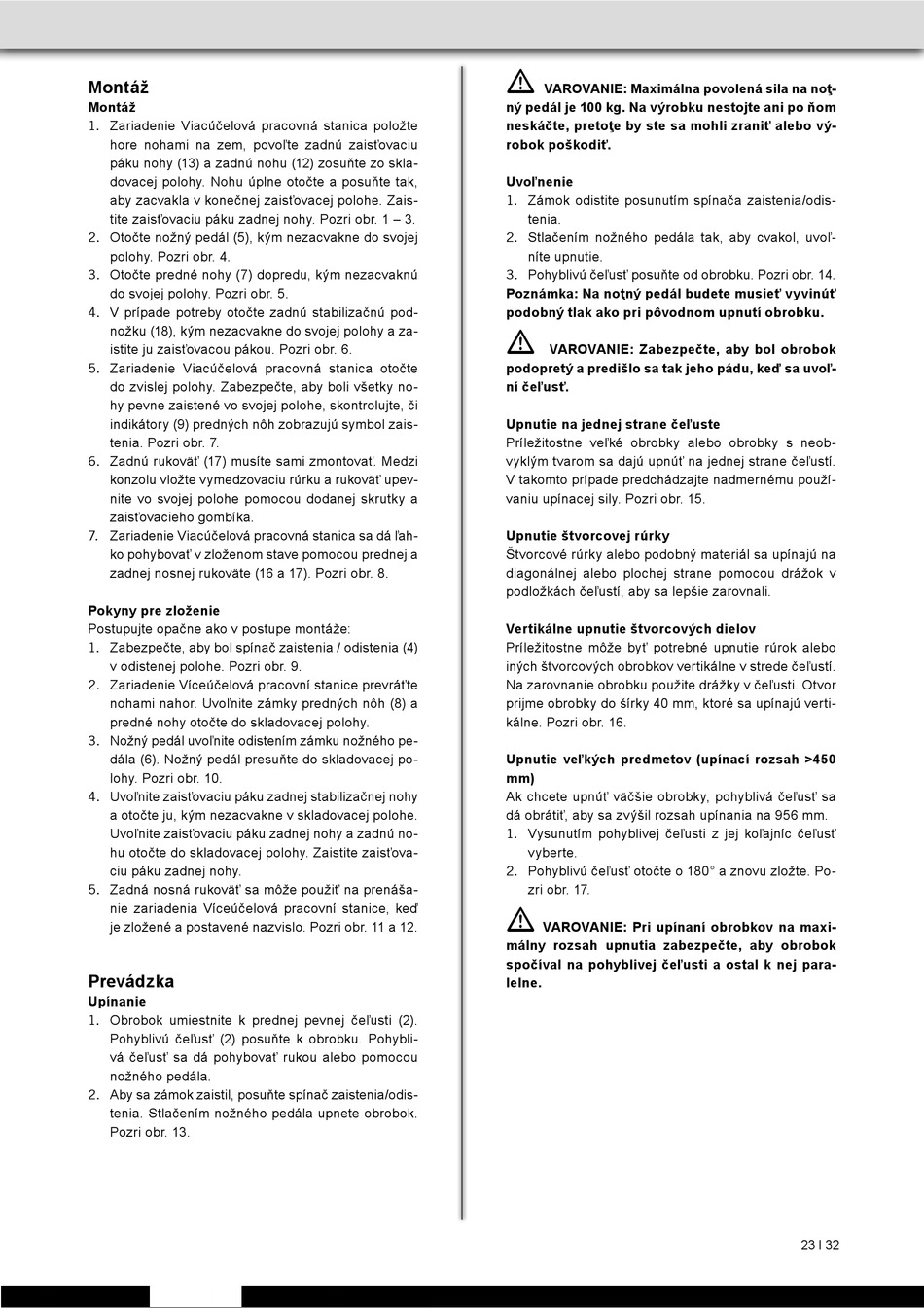

Scheppach MJ180 Originalbetriebsanleitung Seite 23

Montáž
Montáž
1. Zariadenie Viacúčelová pracovná stanica položte
hore nohami na zem, povoľte zadnú zaisťovaciu
páku nohy (13) a zadnú nohu (12) zosuňte zo skla-
dovacej polohy. Nohu úplne otočte a posuňte tak,
aby zacvakla v konečnej zaisťovacej polohe. Zais-
tite zaisťovaciu páku zadnej nohy. Pozri obr. 1 – 3.
2. Otočte nožný pedál (5), kým nezacvakne do svojej
polohy. Pozri obr. 4.
3. Otočte predné nohy (7) dopredu, kým nezacvaknú
do svojej polohy. Pozri obr. 5.
4. V prípade potreby otočte zadnú stabilizačnú pod-
nožku (18), kým nezacvakne do svojej polohy a za-
istite ju zaisťovacou pákou. Pozri obr. 6.
5. Zariadenie Viacúčelová pracovná stanica otočte
do zvislej polohy. Zabezpečte, aby boli všetky no-
hy pevne zaistené vo svojej polohe, skontrolujte, či
indikátory (9) predných nôh zobrazujú symbol zais-
tenia. Pozri obr. 7.
6. Zadnú rukoväť (17) musíte sami zmontovať. Medzi
konzolu vložte vymedzovaciu rúrku a rukoväť upev-
nite vo svojej polohe pomocou dodanej skrutky a
zaisťovacieho gombíka.
7. Zariadenie Viacúčelová pracovná stanica sa dá ľah-
ko pohybovať v zloženom stave pomocou prednej a
zadnej nosnej rukoväte (16 a 17). Pozri obr. 8.
Pokyny pre zloženie
Postupujte opačne ako v postupe montáže:
1. Zabezpečte, aby bol spínač zaistenia / odistenia (4)
v odistenej polohe. Pozri obr. 9.
2. Zariadenie Víceúčelová pracovní stanice prevráťte
nohami nahor. Uvoľnite zámky predných nôh (8) a
predné nohy otočte do skladovacej polohy.
3. Nožný pedál uvoľnite odistením zámku nožného pe-
dála (6). Nožný pedál presuňte do skladovacej po-
lohy. Pozri obr. 10.
4. Uvoľnite zaisťovaciu páku zadnej stabilizačnej nohy
a otočte ju, kým nezacvakne v skladovacej polohe.
Uvoľnite zaisťovaciu páku zadnej nohy a zadnú no-
hu otočte do skladovacej polohy. Zaistite zaisťova-
ciu páku zadnej nohy.
5. Zadná nosná rukoväť sa môže použiť na prenáša-
nie zariadenia Víceúčelová pracovní stanice, keď
je zložené a postavené nazvislo. Pozri obr. 11 a 12.
Prevádzka
Upínanie
1. Obrobok umiestnite k prednej pevnej čeľusti (2).
Pohyblivú čeľusť (2) posuňte k obrobku. Pohybli-
vá čeľusť sa dá pohybovať rukou alebo pomocou
nožného pedála.
2. Aby sa zámok zaistil, posuňte spínač zaistenia/odis-
tenia. Stlačením nožného pedála upnete obrobok.
Pozri obr. 13.
m
VAROVANIE: Maximálna povolená sila na noţ-
ný pedál je 100 kg. Na výrobku nestojte ani po ňom
neskáčte, pretoţe by ste sa mohli zraniť alebo vý-
robok poškodiť.
Uvoľnenie
1. Zámok odistite posunutím spínača zaistenia/odis-
tenia.
2. Stlačením nožného pedála tak, aby cvakol, uvoľ-
níte upnutie.
3. Pohyblivú čeľusť posuňte od obrobku. Pozri obr. 14.
Poznámka: Na noţný pedál budete musieť vyvinúť
podobný tlak ako pri pôvodnom upnutí obrobku.
m
VAROVANIE: Zabezpečte, aby bol obrobok
podopretý a predišlo sa tak jeho pádu, keď sa uvoľ-
ní čeľusť.
Upnutie na jednej strane čeľuste
Príležitostne veľké obrobky alebo obrobky s neob-
vyklým tvarom sa dajú upnúť na jednej strane čeľustí.
V takomto prípade predchádzajte nadmernému použí-
vaniu upínacej sily. Pozri obr. 15.
Upnutie štvorcovej rúrky
Štvorcové rúrky alebo podobný materiál sa upínajú na
diagonálnej alebo plochej strane pomocou drážok v
podložkách čeľustí, aby sa lepšie zarovnali.
Vertikálne upnutie štvorcových dielov
Príležitostne môže byť potrebné upnutie rúrok alebo
iných štvorcových obrobkov vertikálne v strede čeľustí.
Na zarovnanie obrobku použite drážky v čeľusti. Otvor
prijme obrobky do šírky 40 mm, ktoré sa upínajú verti-
kálne. Pozri obr. 16.
Upnutie veľkých predmetov (upínací rozsah >450
mm)
Ak chcete upnúť väčšie obrobky, pohyblivá čeľusť sa
dá obrátiť, aby sa zvýšil rozsah upínania na 956 mm.
1. Vysunutím pohyblivej čeľusti z jej koľajníc čeľusť
vyberte.
2. Pohyblivú čeľusť otočte o 180° a znovu zložte. Po-
zri obr. 17.
m
VAROVANIE: Pri upínaní obrobkov na maxi-
málny rozsah upnutia zabezpečte, aby obrobok
spočíval na pohyblivej čeľusti a ostal k nej para-
lelne.
