Systemüberblick

Linke Seite

Sämtliche Be- und
Entlüftungsöffnungen
müssen unter allen
Umständen freige-
halten werden. Bei
Nichtbeachtung kann
es zu einer Überhit-
zung des Gerätes
kommen.

Rechte Seite

Frontansicht

MAXDATA Notebook ECO 4700 IW
1

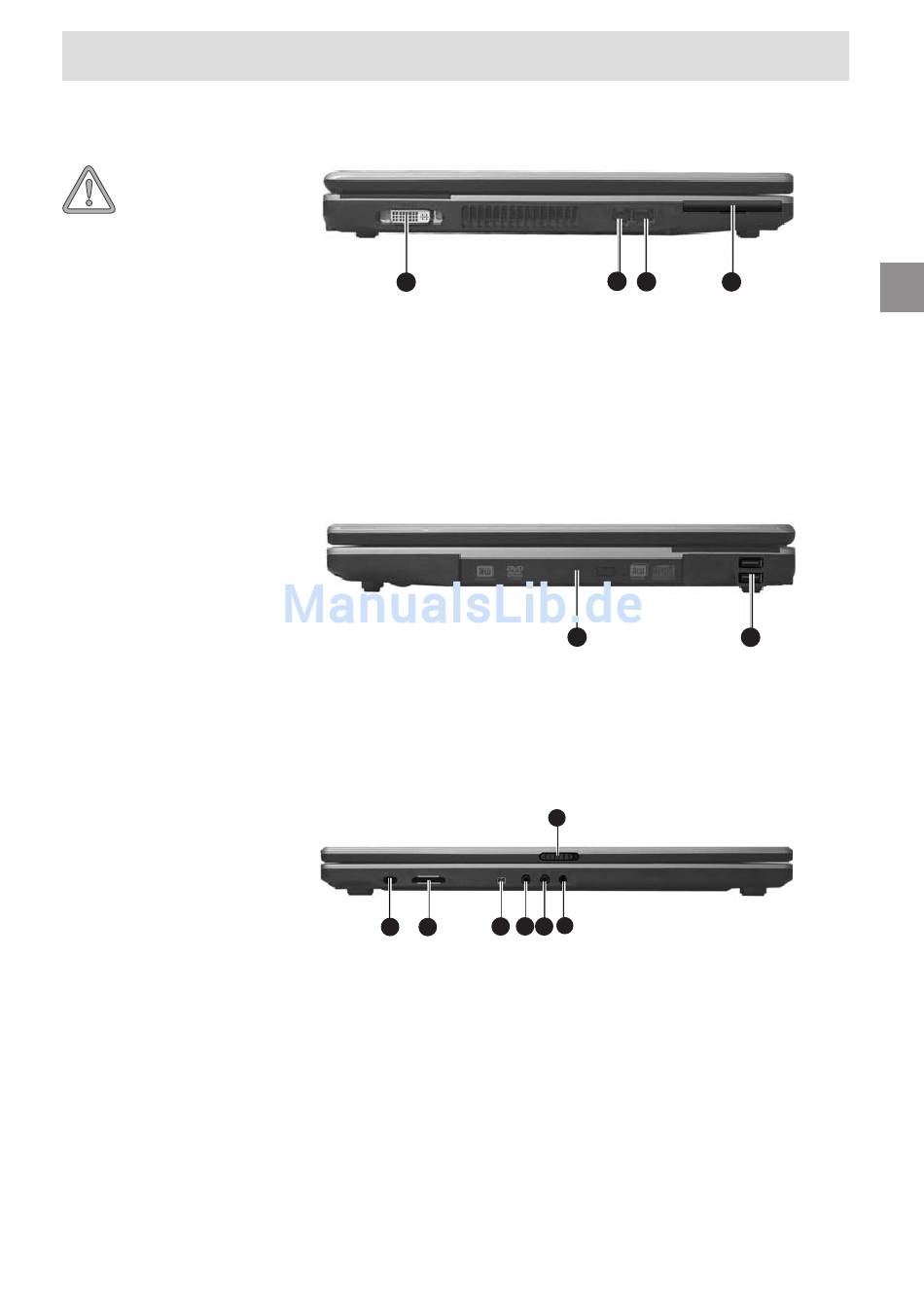

Abbildung 6
(1) DVI-I-Anschluss
(2) Modemanschluss
LAN-Anschluss
(3)
(4) ExpressCard-Steckplatz
Abbildung 7
(1) Optisches Laufwerk
(2) USB-Anschlüsse
1
4
2 5 6 7
3
Abbildung 8
(1) Display-Verriegelung
(2) (ohne Funktion)
(3) Speicherkarten-Steckplatz
(4) FireWire-Anschluss
(5) Mikrofoneingang
(6) Audioeingang
(7) Audioausgang
2 4
3
1
2
