PA200
28

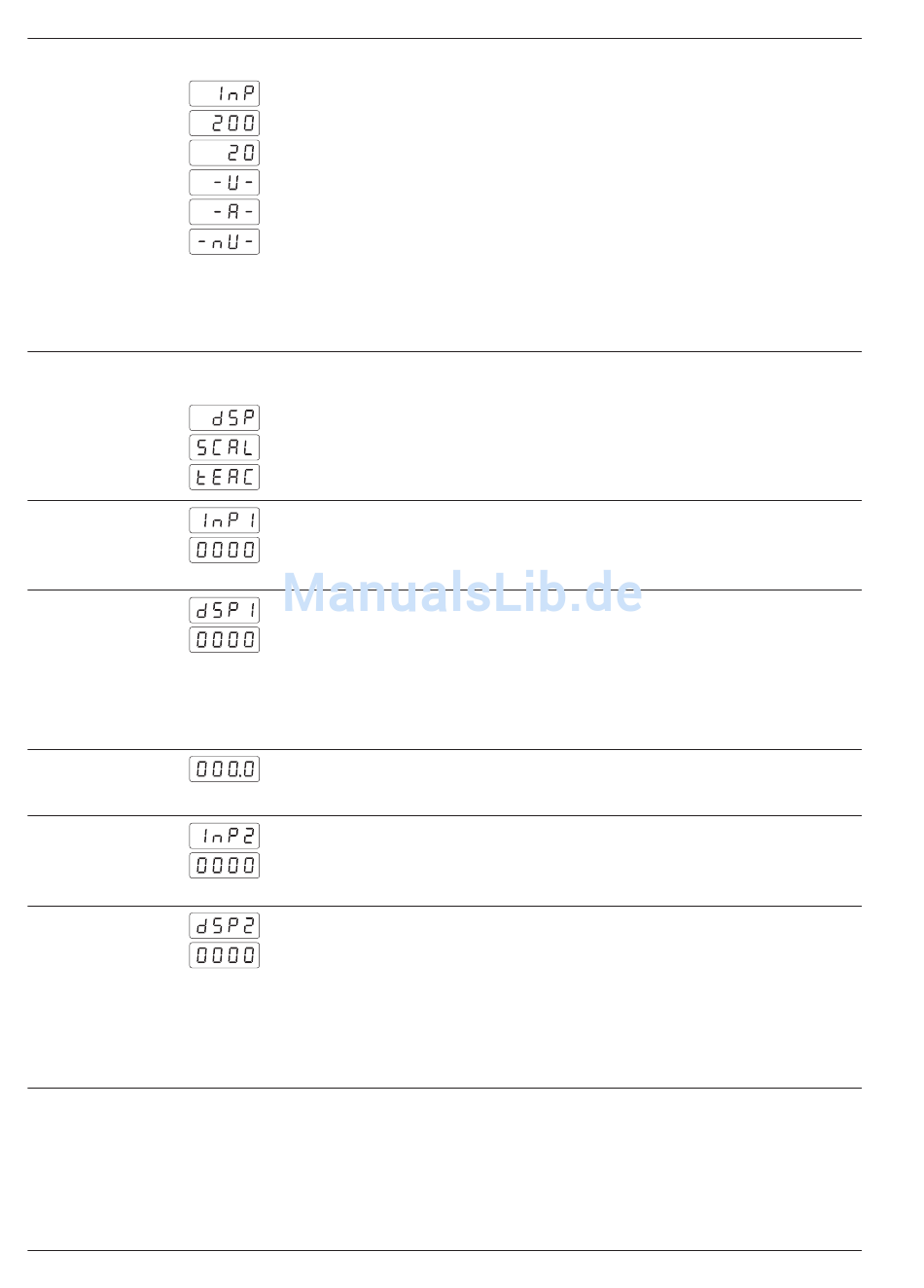

4.1 Configuration de l'entrée
Sélection du signal d'entrée
Tension ±200 VDC (*)
Tension ±20 VDC (*)
Tension normalisée ±10 V
Courant normalisé ±20 mA
Entrée shunt ±100 mVDC
(*) En sélectionnant les entrées en tension ±200 VDC ou ±20 VDC
il n'y aura pas d'autre paramètre à programmer et on passera
directement à la ligne „Verrouillage de la programmation".
4.2 Configuration de l'affichage
Configuration de l'affichage
Mode SCAL (Mode clavier)
Mode Teach (mode apprentissage)
Valeur du 1 point de mesure
er
En mode SCAL la valeur est à saisir au clavier, en mode Teach la
valeur du signal appliqué à l'entrée est prise en compte.
Valeur du 1 point d'affichage
er
Cette valeur, à saisir au clavier, sera affichée pour la valeur du signal
d'entrée définie à l'étape précédente.
Valeur programmable de:
–1999 à 9999 pour les entrées tension et courant normalisées et de
–1999 à 1999 pour l'entrée shunt.
Point décimal
Positionnement du point décimal (pour dSP1).
Valeur du 2 point de mesure
ème
En mode SCAL la valeur est à saisir au clavier, en mode Teach la
valeur du signal appliqué à l'entrée est prise en compte.
Valeur du 2 point d'affichage
ème
Cette valeur, à saisir au clavier, sera affichée pour la valeur du signal
d'entrée définie à l'étape précédente, la position du point décimal
est fixée par le point décimal de dSP1.
Valeur programmable:
de –1999 à 9999 pour les entrées tension et courant normalisées
de –1999 à 1999 pour l'entrée shunt.
