3 Raccorder l'appareil

Dans ce chapitre sont présentés les connecteurs de raccordement
ainsi que des exemples de raccordements.

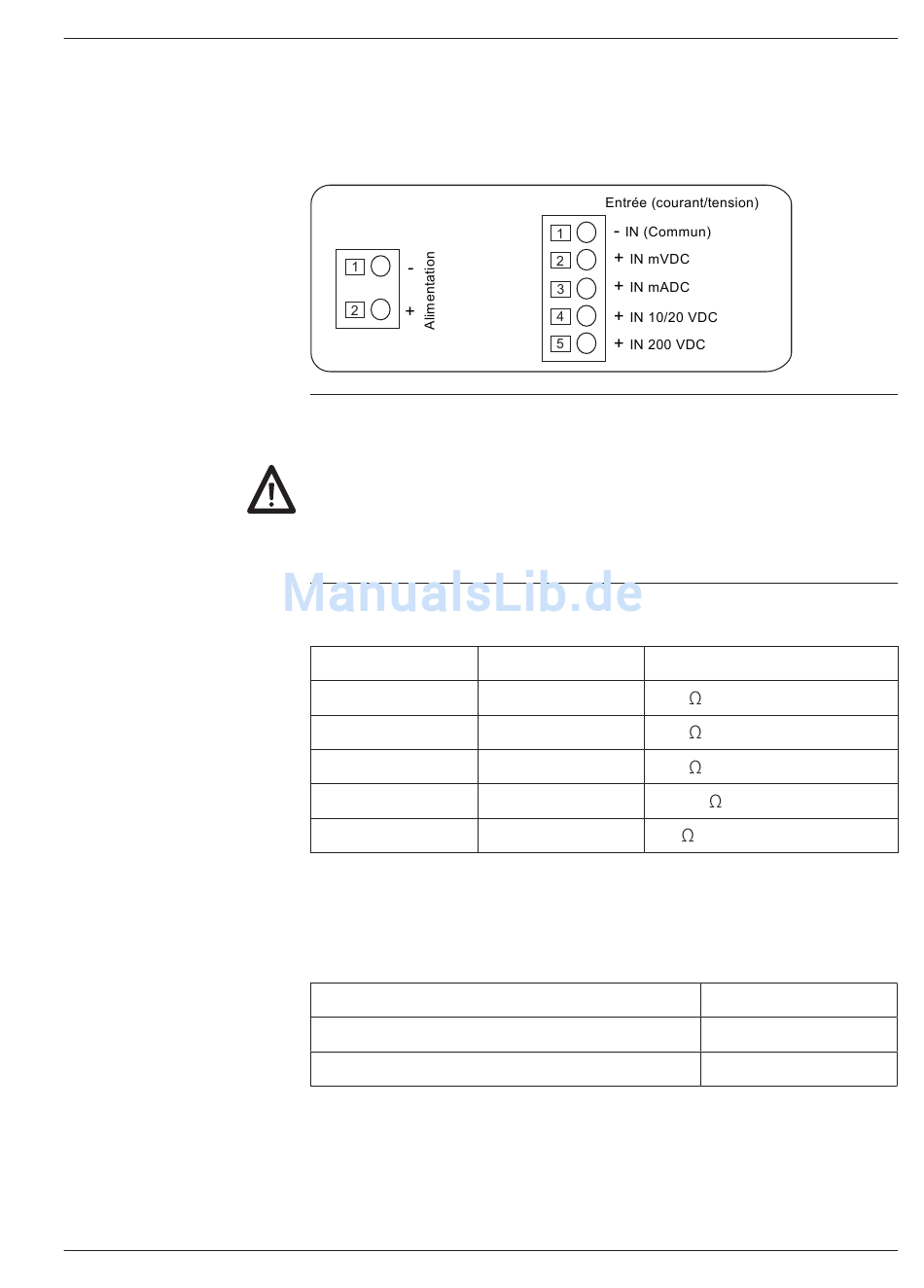

3.1 Connecteurs de raccordements
Pour se protéger contre le contact direct, l'extrémité des fils doit
être munie d'un embout de câblage isolé suivant EN 61010. Ne
rien brancher sur les bornes non utilisées par le constructeur. Il est
recommandé de blinder toutes les lignes de capteurs ou entrées de
commande et de relier le blindage à la terre d'un coté. Le raccorde-
ment du blindage aux deux extrémités est recommandé en milieu
perturbé par des signaux HF ou pour des grandes longueurs de
câbles, à condition qu'il existe une liaison équipotentielle.
3.2 Entrées et sorties
Signal
±200 V
±20 V
±10 V
±100 mV
±20 mA

3.3 Brancher l'alimentation

Il existe différentes tensions d'alimentation.
L 'alimentation de l'appareil doit être protégée par un fusible externe
dont la valeur est recommandée.
Alimentation
85...265 VAC, (50/60 Hz) et 100...300 VDC
21...53 VAC, (50/60 Hz) et 10,5...70 VDC
www.baumer.com
Résolution Impédance
0,1 V 1 M
0,01 V 1 M
1 mV 1 M
0,1 mV 100 M
0,01 mA 20
PA200
Fusible externe
M 100 mA
M 500 mA
25
