Betriebs-
anleitung
Prozessanzeigen
PA200
Inhalt
1
Sicherheitshinweise
2
2.1
2.2
3
3.1
3.2
3.3
3.4
4
4.1
4.2
4.3
5
5.1
6
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62
Phone +49 7720 942-0
www.baumer.com
•
Operating
Instructions
Process displays
PA200
Seite
Content
General /
2
Safety instructions
4
4
System description
4
Display range
5
Connecting the device
5
Terminal assignment
5
Inputs and outputs
5
Voltage supply connection
6
Wiring examples
Operating mode -
Programming mode
7
Input configuration
8
8
Display configuration
9
Programming lock
9
Technical data
10
Dimensions
10
Part number
DE-78056 Villingen-Schwenningen
•
Fax +49 7720 942-900
•
info.de@baumerivo.com
Guide
utilisateur
Afficheur de process
PA200
Page
Contenu
Consignes de
12
sécurité
14
Description
14
Caractéristiques principales
14
Plage d'affichage
15
Raccorder l'appareil
15
Raccordement des conn.
15
Entrées / sorties
15
Alimentation
16
Exemples de raccordements 26
Mode consultation et
17
programmation
18
Configuration de l'entrée
18
Configuration de l'affichage
19
Verrouillage de la program.
19
Caractéristiques techniques 29
20
Dimensions
20
Références de commande
03.13
171.55.330/1
•
Irrtum sowie Änderungen in
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Sauf erreurs et sous réserve de
modifications techniques et design.
Page
22
24
24
24
25
25
25
25
27
28
28
29
30
30
81072482
•
loading

Verwandte Anleitungen für Baumer PA200

Inhaltszusammenfassung für Baumer PA200

  • Seite 1: Inhaltsverzeichnis

    Abmessungen Dimensions Dimensions Bestellbezeichnung Part number Références de commande 03.13 171.55.330/1 81072482 Baumer IVO GmbH & Co. KG • • Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Technik und Design vorbehalten. Phone +49 7720 942-0 Fax +49 7720 942-900 •...

  • Seite 2: Allgemeines

    PA200 Allgemeines Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung Dieses Zeichen bedeutet ausführende Tätigkeiten. ● Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
  • Seite 3 PA200 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...

  • Seite 4: Beschreibung

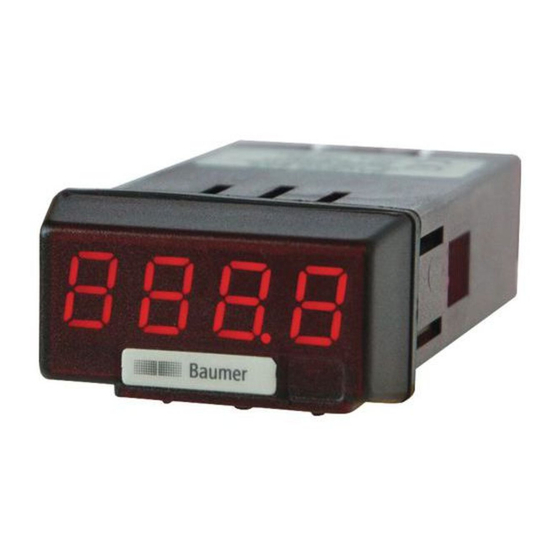

    PA200 2 Beschreibung 2.1 Systembeschreibung Die Prozessanzeige eignet sich zu Darstellung von Messwerten in industriellen Einsatzgebieten. - Spannungseingang ±10 V, ±20 VDC, ±200 VDC - Spannungseingang ±100 mVDC für Strommessung mit externem Shunt (Messwiderstand) - Stromeingang ±20 mA - Anzeigebereich linearisierbar - LED-Anzeige, 4-stellig und programmierbar - DIN-Gehäuse 48 x 24 mm...

  • Seite 5: Gerät Anschliessen

    PA200 3 Gerät anschliessen In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige Anschlussbeispiele vorgestellt. 3.1 Anschlussbelegung Litzenanschluss aus Gründen des Berührungsschutzes nach EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die Abschirmung einseitig zu erden.

  • Seite 6: Anschlussbeispiele

    PA200 3.4 Anschlussbeispiele Normsignal ±10 V Prozessanzeige Sensor Externe Sensor- versorgung OUT+ OUT- V IN+ Normsignal ±20 mA Prozessanzeige Externe Sensor Sensor- versorgung OUT+ OUT- I IN+ Spannung ±200 VDC Prozessanzeige Spannung ±20 VDC Prozessanzeige Shunt 100 mVDC Prozessanzeige www.baumer.com...

  • Seite 7: Bedienerebene - Programmierebene

    PA200 4 Bedienerebene - Programmierebene Bedienerebene Das Gerät befindet sich nach dem Einschalten der Betriebsspannung automatisch in der Bedienerebene. Es wird der aktuelle Wert ange- zeigt. Programmierebene Das Gerät wird mittels drei Tasten parametriert. Diese befinden sich auf der unteren Seite des Frontrahmens.

  • Seite 8: Eingangskonfiguration

    PA200 4.1 Eingangskonfiguration Auswahl Eingangssignal Spannung ±200 VDC (*) Spannung ±20 VDC (*) Normsignal ±10 V Normsignal ±20 mA Eingang für shunt ±100 mVDC (*) Bei Auswahl Spannung ±200 VDC oder ±20 VDC sind keine weiteren Parameter zu programmieren. Es wird direkt in die letzte Programmierzeile „Programmierung sperren“...

  • Seite 9: Programmierung Sperren

    PA200 4.3 Programmierung sperren Der Zutritt zur Programmierzeile „Programmierung sperren“ ist ab- hängig von der Auswahl der Eingangskonfiguration. 1. Bei Spannung 20 oder 200 V Taste 5 s gedrückt halten. Ziffer 0 oder 1 bei “LC“ eingeben. 2. Bei den übrigen Eingangskonfigurationen erfolgt der Zutritt am Ende der Anzeigen Konfiguration, wie folgt:...

  • Seite 10: Abmessungen

    Frontplatteneinbau mit Spannrahmen Einbauausschnitt 45 x 22,2 mm (+0,3) Werkstoffe Gehäuse: Polycarbonat UL 94V-0 Masse ca. 50 g 5.1 Abmessungen PA200 - ohne Spannrahmen PA200 - Spannrahmenmontage 6 Bestellbezeichnung PA200.00 AX01 Betriebsspannung 85...265 VAC und 100...300 VDC 21...53 VAC und 10,5...70 VDC...
