Die axiale Vorspannung der Achse muss nur so stark sein, dass die
Nabe kein Spiel aufweist (~3-5Nm). Anschließend werden die
zwei M6 Schrauben festgeschraubt. Diese Schrauben müssen so
fest wie nötig sein, dass unter Torsionsbelastung keine Bewegung
zwischen Achse und Ausfallende stattfindet. Das Drehmoment
hier beträgt 10Nm.
Montage Bremse:
Für die Bremsenmontage muss die Bremse zunächst normal
montiert werden und die Leitung zwischen Reifen und linkem
Holm verlegt werden.
Hier ist zu beachten, dass die Leitung frei nach oben durchgleiten
kann. Die Leitung muss also immer ÜBER den anderen Leitungen
verlegt werden - oder mit genügend Luft zu eben jenen verbaut
sein, dass bei der Aufwärtsbewegung der Leitung keine

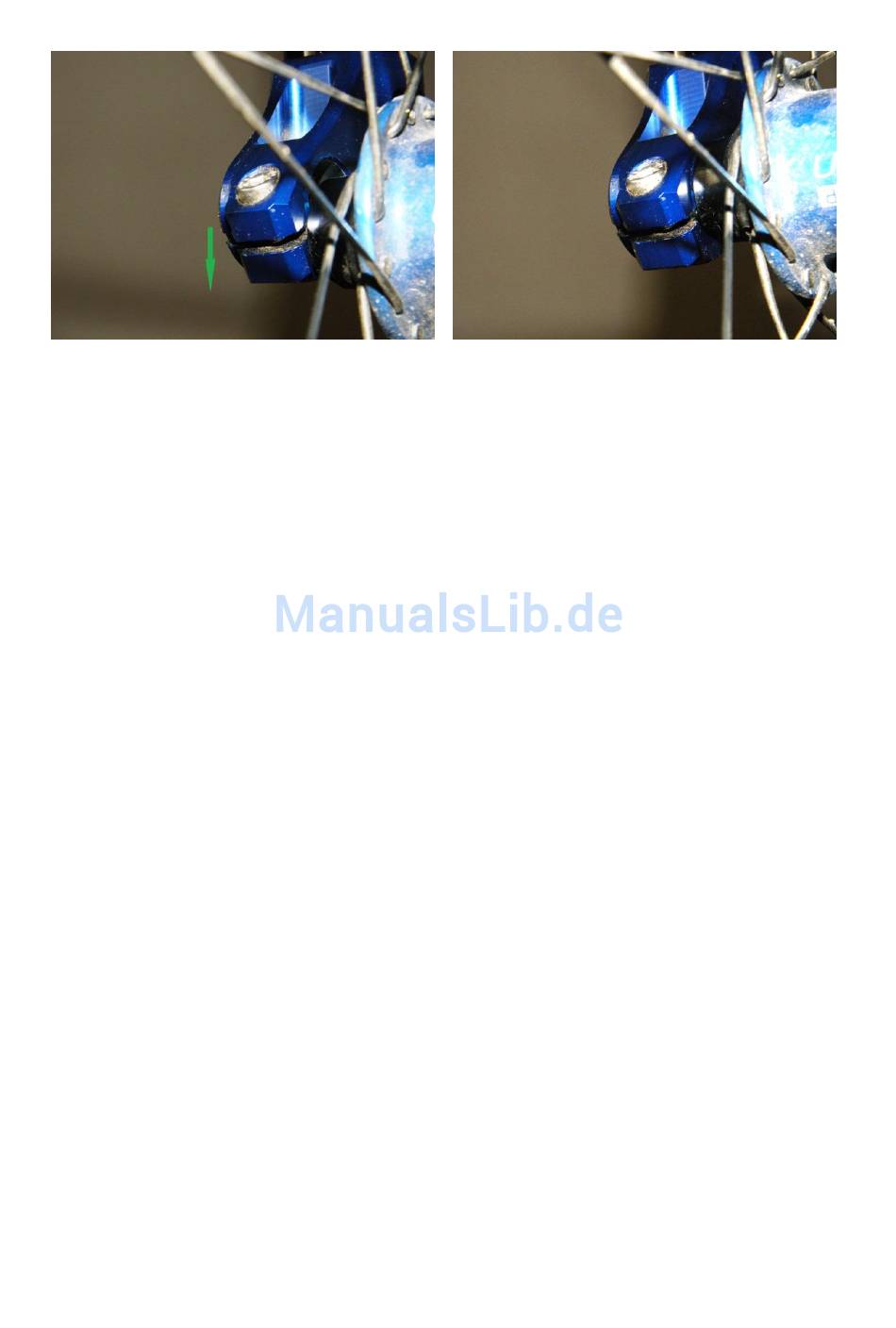

Hindernisse im Weg sind. Dies ist in der Abbildung ersichtlich.
In anderen Worten: Du federst ein, die Leitung soll frei
durchgleiten und jetzt hältst du die Leitung oben fest, dass sie
nicht frei nach oben kann. Dann beult sie unten aus. Deshalb muss
die Leitung ÜBER den anderen Leitungen laufen.
