Inhaltszusammenfassung für Intend Edge

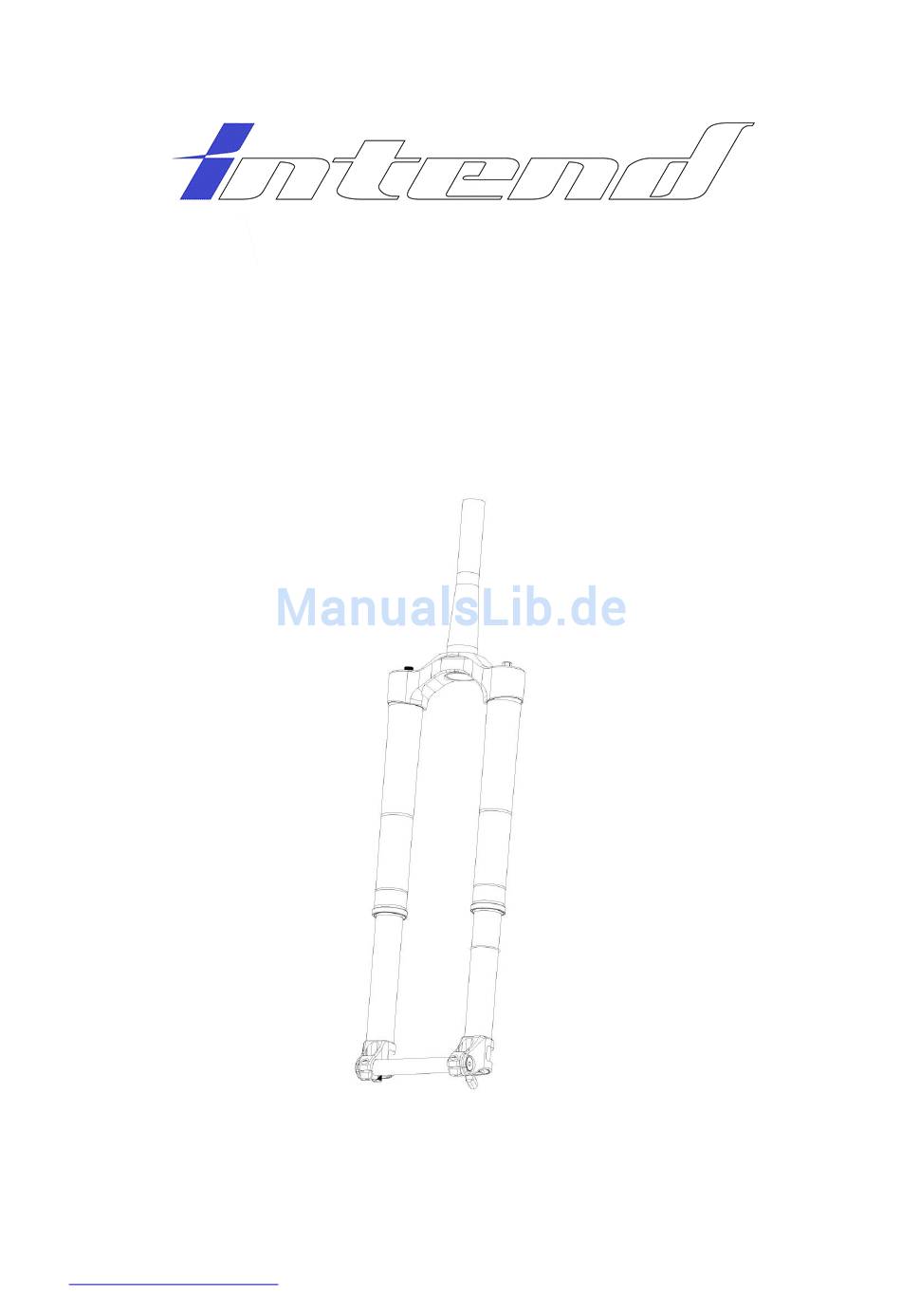

- Seite 1 Bedienungsanleitung Edge / Infinity Intend Bicycle Components Cornelius.Kapfinger@gmx.de Freiburg 2016...
-
Seite 2: Montage
Drehmoment der Doppelbückenschrauben bei der Infinity ist 12 Nm. Bitte die mitgelieferten Gummibumper nicht vergessen. Falls ich mitbekomme, dass die daraufgeschriebene „40“ umgekehrt ist, muss ich leider die Stylepolizei anrufen – dat wird teuer ;) Bedienungsanleitung Edge / Infinity - 2... - Seite 3 Nun das rechte Ausfallende ein paar Millimeter einfedern, parallel zur Nabe ausrichten, und den Holm bis zum Anschlag der Achse im Ausfallende nach unten ziehen. Anschließend die Achse voll durchstecken und einschrauben. Bedienungsanleitung Edge / Infinity - 3...
- Seite 4 In anderen Worten: Du federst ein, die Leitung soll frei durchgleiten und jetzt hältst du die Leitung oben fest, dass sie nicht frei nach oben kann. Dann beult sie unten aus. Deshalb muss die Leitung ÜBER den anderen Leitungen laufen. Bedienungsanleitung Edge / Infinity - 4...
- Seite 5 1. Leitungsabgang am Bremssattel in Richtung der ersten Leitungsführung 2. Leitung parallel entlang des Rohres positionieren 3. Leitungsausgang nach oben ohne Hindernisse durch andere Leitungen Ist alles korrekt montiert, testen Sie die Funktion der Kabelführung. Kommt es zu Bedienungsanleitung Edge / Infinity - 5...
- Seite 6 Bei der Infinity liegen hier 3 Kabelführungen bei, die 3. bitte bei Bedarf in mittlerer Höhe montieren. Luftdruckeinstellung Die Luftdruckempfehlung für die Intend Edge ist wie folgt: Pro Kilogramm Fahrergewicht 0,9-1 PSI. Ein 100 kg schwerer Fahrer benötigt demnach 90-100 PSI Luftdruck.
- Seite 7 „komplett geschlossen“ und „komplett offen“ sondern ermöglicht lediglich einen leicht spürbaren Effekt. Der Einsteller für die Zugstufe befindet sich am rechten oberen Ende des Holmes. Der Einsteller für die Druckstufe befindet sich am rechten unteren Ende. Bedienungsanleitung Edge / Infinity - 7...
- Seite 8 Das ist aber gewollt – da bei einer komplett straffen Lowspeedzugstufe der Shimstack zu hart wäre und fast keine Funktion mehr hätte. Deshalb ist es ganz normal, für 90-100kg im Sommer das geschlossene Ende des Einstellbereichs zu nutzen. Für die Druckstufeneinstellung wird empfohlen: Bedienungsanleitung Edge / Infinity - 8...
- Seite 9 Druckstufe interessant. Es ist möglich, durch Hinzufügen oder Entfernen/Ändern der Shims eine andere Abstimmung zu erhalten. Detaillierte Veränderungen des Shimpakets werden nicht erläutert und sollten nur vorgenommen werden, wenn das nötige Wissen vorhanden ist. Bedienungsanleitung Edge / Infinity - 9...
- Seite 10 Vorlieben möglich, die Shims zu wechseln. Federweg reduzieren Es ist möglich, den Federweg intern zu erweitern bzw. zu reduzieren. Die Intend Edge ermöglich maximal einen Federweg von rechnerisch 176mm. Die Intend Infinity maximal 206mm. Standardmäßig ist ein 10mm Spacer (blaue Igusbuchse) auf der Kolbenstange.
- Seite 11 Dichtkopf, den Gummibumper sowie die weiße Unterlegscheibe. Anschließend die Lufteinheit wieder einsetzen und mit den empfohlenen Ölmengen befüllen. Sprengring wieder rein (richtig rum, scharfe Kante nach außen!), Luft auffüllen, Luftfederholm in den oberen Holm vorsichtig Bedienungsanleitung Edge / Infinity - 11...
- Seite 12 (Achtung: Buchsen nicht zerkratzen), VG8 Mutter wieder anziehen. Service Grundsätzlich benötigt die Intend Edge/Infinity keine kurzzeitige Servicebehandlung. Das regelmäßige Reinigen der unteren Holme sowie das Checken von Beschädigungen, Ölaustritt uvm. sollte selbstverständlich sein. Wie bei jedem hydraulischen/pneumatischen Element kann es jedoch im Lauf der Zeit zu Veränderungen kommen.
- Seite 13 Jeweils 10-15 ml Fox Gold Oil Gabel-Schmieröl Im rechten unteren Holm ( Dämpfung ): Edge: 80 ml Danio Biotech Dominator Shock Oil 2.5 WT Infinity: 100 ml Im linken unteren Holm ( Luftfeder ): Jeweils 3-4 ml Fox Gold Oil Gabel-Schmieröl in der Negativ- als auch in der Positivkammer Diese Angaben sollten gelegentlich überprüft werden.
- Seite 14 Zugstufendichtkopf mit dem Dämpfungsgehäuserohr verbindet, beschädigt wird. Auf diesem Dichtkopf befinden sich zwei Oringe nebeneinander, der kleinere O-Ring hat 12x1,5mm, der Größere 16x1,5mm. Die Dichtung am Luftkolben ist ein O-Ring mit Größe 24x3,5mm. Bedienungsanleitung Edge / Infinity - 14...
- Seite 15 Einsatzbereich / Haftung: Die Intend Edge/Infinity Federgabel besitzt keine StVZO Zulassung. Ein Einsatz auf öffentlichen Straßen ist somit nicht zugelassen dementsprechend wird keine Haftung übernommen. Die Federgabeln eignen sie sich für sehr rauhes und teilweise verblocktes Gelände stärkeren Gefällen damit einhergehenden höheren...
