am Ventil lösen, und soweit herausdrehen, dass die Mutter etwas
über
das
Ventil
übersteht.
Nun
mit
leichten
Schlägen
(Gummihammer) das Ventil in der Krone bzw. Topkappe (Infinity)
lösen und den Luftkammerholm herausziehen. Hier ist ebenfalls
ratsam,
die
Gabel
horizontal
zu
halten
mit
ca.
5°
Rückwärtsneigung, um zu verhindern, dass das Schmieröl
herausläuft.
Anschließend die Luft komplett ablassen ( Ventil stark drücken ),
und mit einer Sprengringzange den Sprengring entfernen. Nun die

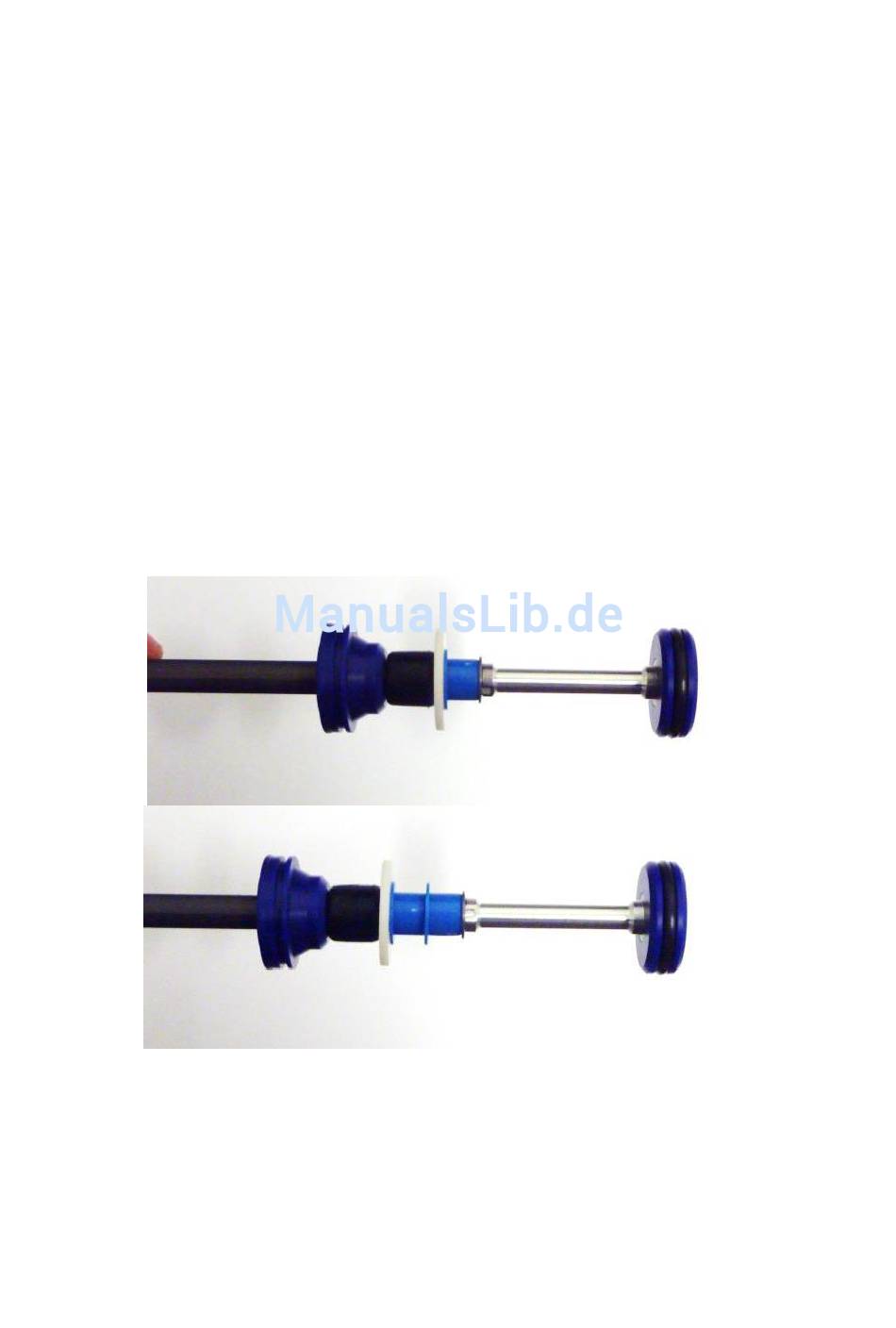

Kolbenstange mit etwas Druck herausziehen und den 10mm
Spacer in der abgebilderten Position aufziehen. Dafür ist es am
einfachsten, man entfernt den Dichtkopf, den Gummibumper
sowie die weiße Unterlegscheibe.
Anschließend die Lufteinheit wieder einsetzen und mit den
empfohlenen Ölmengen befüllen.
Sprengring wieder rein (richtig rum, scharfe Kante nach außen!),
Luft auffüllen, Luftfederholm in den oberen Holm vorsichtig
Bedienungsanleitung Edge / Infinity - 11
