Netatmo S+ARCK Montage Seite 6

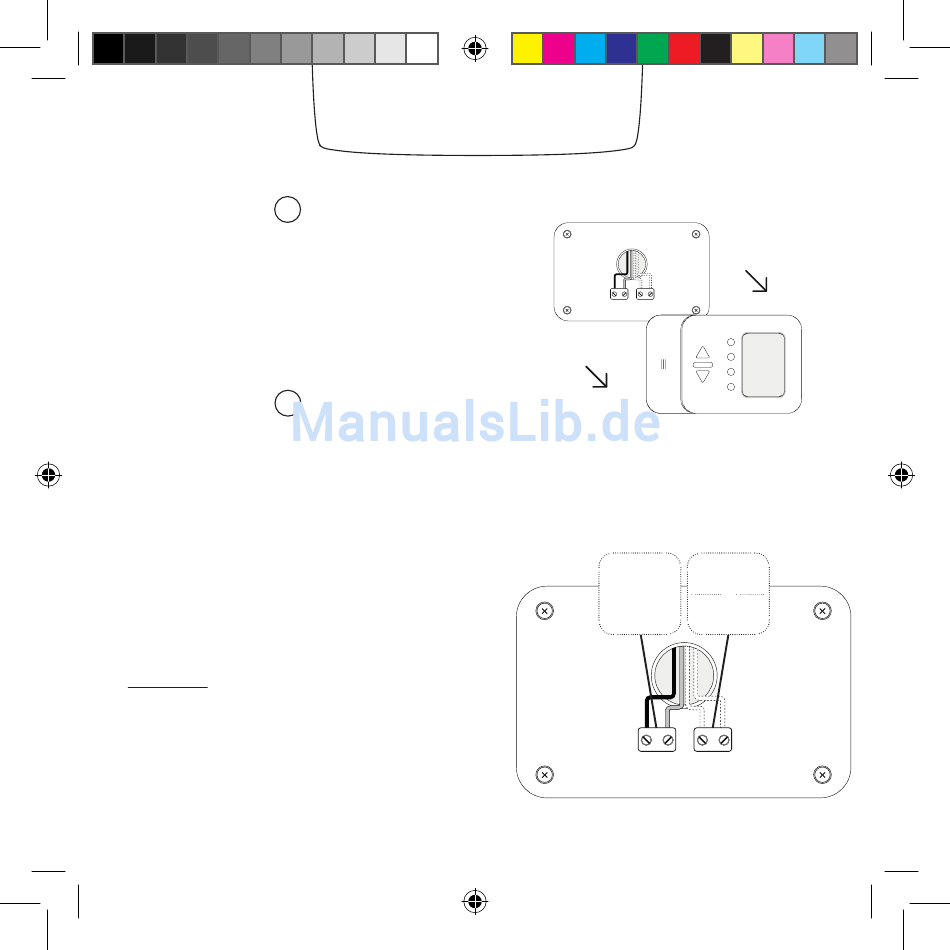

Entfernen Sie die Abdeckung Ihres
alten Thermostats.
Machen Sie ein Foto von der
Verkabelung.
- Wenn nur zwei Drähte vorhanden sind,
sind diese die Steuerleitungen und für die
Installation nützlich.
- Wenn mehr als zwei Drähte vorhanden
sind, suchen Sie die beiden Steuerleitung-
en. Diese sind in der Regel schwarz oder
grau.
Die Drähte können wie im folgenden
Diagramm dargestellt identifiziert werden
Anmerkung: Wenn mehr als zwei Drähte vor-
handen sind, handelt es sich bei den anderen
Drähten um Stromversorgungsleitungen und
diese sind für die Installation ohne Bedeutung. Sie
sind normalerweise braun, blau, grün oder gelb.
Im Zweifelsfall senden Sie bitte ein Bild an pho-
to@netatmo.com und unser Support-Team wird
Ihnen helfen, die richtigen Drähte herauszufinden.
Manuel 1_DE.indd 6
Identifizieren
1
2
Steuerleitungen
Normalerweise schwarze
oder graue Drähte
COM / NO
Versorgungsleitung
Normalerweise blaue
und braune Drähte
P / N
ou
L / N
