1
Ersetzen eines wand-montierten Thermostat
Sie können sich diese Installation auf ansehen:
http://netatmo.com/video1
Manuel 1_DE.indd 1
27/05/2014 14:29:32

Werbung

loading

Verwandte Anleitungen für Netatmo S+ARCK

Inhaltszusammenfassung für Netatmo S+ARCK

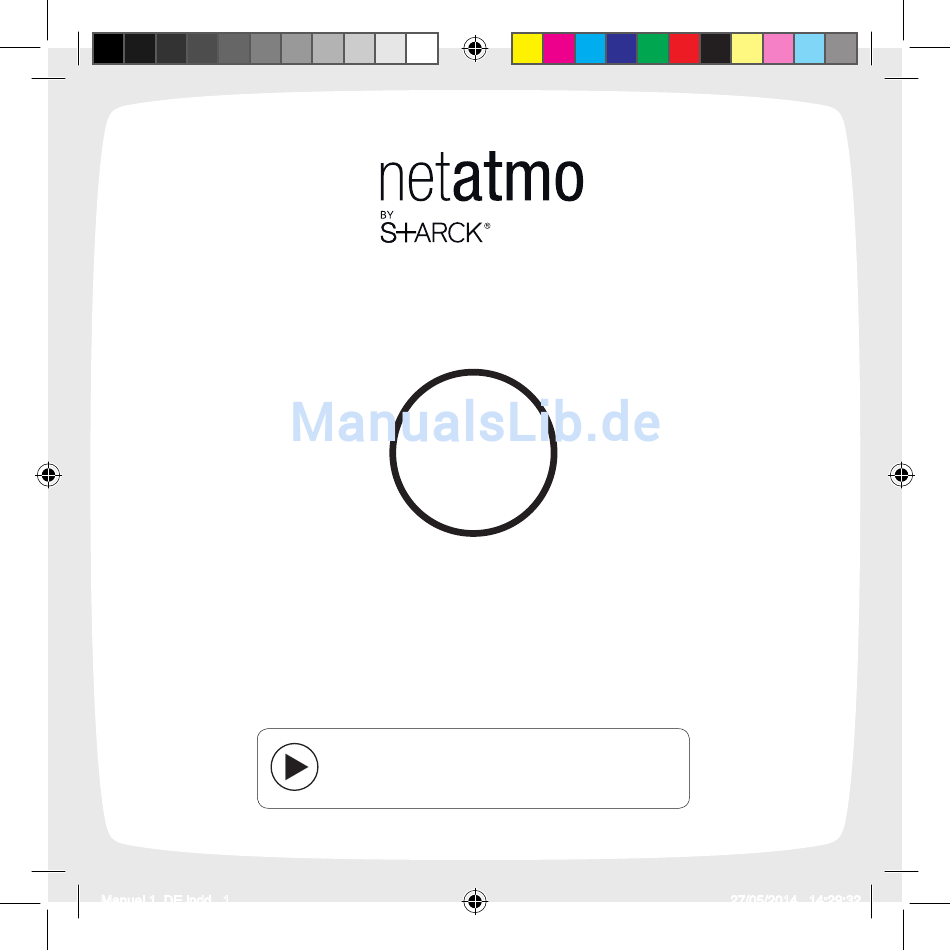

  • Seite 1 Ersetzen eines wand-montierten Thermostat Sie können sich diese Installation auf ansehen: http://netatmo.com/video1 Manuel 1_DE.indd 1 27/05/2014 14:29:32...
  • Seite 2 Manuel 1_DE.indd 2 27/05/2014 14:29:32...
  • Seite 3 • Montage ausschließlich von Elektrofachkraft durchführen lassen • Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. • Der Netatmo Thermostat muss gemäß den geltenden Normen installiert werden. • Vor der Durchführung aller Arbeiten muss die Stromversorgung ausgeschaltet werden.

  • Seite 4: Verpackungsinhalt

    Verpackungsinhalt Thermostat Relais (tragbarer Ständer)* (Heizkesseladapter)* Montageplatte Farbige Aufkleber Frontrahmen Netzadapter 1 USB-Kabel (Klebeband)* Abdeckung 3 AAA-Batterien 4 Schrauben 4 Dübel * bei dieser Installation nicht verwendet Manuel 1_DE.indd 4 27/05/2014 14:29:33...
  • Seite 5 Relais Stecken Sie den Stecken Sie das Relais in eine pter)* Netzadapter in das Relais. Steckdose im gleichen Raum, in dem sich Ihr vorhandener Thermostat befindet. Das Relais blinkt blau. Schalten Sie die Stromversorgung Manuel 1_DE.indd 5 27/05/2014 14:29:33...
  • Seite 6 Installation ohne Bedeutung. Sie sind normalerweise braun, blau, grün oder gelb. Im Zweifelsfall senden Sie bitte ein Bild an pho- to@netatmo.com und unser Support-Team wird Ihnen helfen, die richtigen Drähte herauszufinden. Manuel 1_DE.indd 6 27/05/2014 14:29:34...
  • Seite 7 Ersetzen Schrauben Sie Ihren alten Thermostat ab. Entfernen Sie ihn von der Wand. Führen Sie die Drähte durch die Netatmo Befestigungsplatte und schrauben Sie diese an der Wand fest. Verwenden Sie die Drähte Abdeckplatte zum Verbergen möglicher Kratzspuren und Löcher.

  • Seite 8: Kundenspezifische Anpassung

    Kundenspezifische Anpassung Sie können Ihren Thermostat kundenspezifisch anpassen, indem Sie einen der farbigen Aufkleber verwenden. Ziehen Sie die farbige Folie des Aufklebers Kleben Sie ihn auf die Rückseite des Thermostats. Manuel 1_DE.indd 8 27/05/2014 14:29:35...
  • Seite 9 Thermostat Setzen Sie die Batterien in den Thermostat ein. Stecken Sie den Thermostat auf die Montageplatte. Schalten Sie die Stromversorgung wieder ein. Manuel 1_DE.indd 9 27/05/2014 14:29:35...
  • Seite 10 Thermostat Der Thermostat zeigt den Startbildschirm an und sucht nach dem Relais. Gewünschte Temperatur Gemessene oder Temperatur Wenn der Thermostat das Falls der Thermostat das Relais Relais gefunden hat, zeigt nicht gefunden hat, zeigt er das er die eingestellte und die «!»-Symbol an.
  • Seite 11 Test clic Drücken Sie oben auf den Thermostat, bis « MAX » angezeigt wird. Der Thermostat schaltet den Heizkessel ein. Drücken Sie unten auf den Ther- mostat, bis « OFF » angezeigt wird. Der Thermostat schaltet den Heizkessel aus. clic Anmerkung: Wenn sich der Thermostat den Heizkessel nicht ein- oder ausschaltet, wurden die Steuerleitungen falsch verdrahtet.
  • Seite 12 Um den Thermostat mit Ihrem Smartphone, Tablet oder Computer zu bedienen, besuchen Sie: http://thermostat.netatmo.com PC / Mac Smartphone / Tablets Manuel 1_DE.indd 12 27/05/2014 14:29:36...

  • Seite 13: Technische Daten

    Technische Daten ABMESSUNGEN WLAN-SPEZIFIKATIONEN Thermostat : 83 x 83 x 22 mm Kompatibel mit WLAN 802.11 b/g/n (2,4 GHz). Unterstützte Sicherheit: Offen//WEP/WPA/ DESIGN WPA2-Personal (TKIP und AES). Entworfen von Starck. Drahtlose Verbindung zwischen Thermostat und Transparenter, minimalistischer Relais: Max Funkreichweite 100m. Plexiglas-Würfel.
  • Seite 14 Manuel 1_DE.indd 14 27/05/2014 14:29:36...
  • Seite 15 Manuel 1_DE.indd 15 27/05/2014 14:29:36...
  • Seite 16 EU-Konformitätserklärung EU Declaration of Conformity Wir, Netatmo, erklären hiermit, dass dieses Produkt die erforderlichen Bestimmungen und andere We, Netatmo, declare that this device is in compliance with the essential relevante Verordnungen der Richtlinie 1999/5/EG einhält. requirements and other relevant provisions of Directive 1999/5/EC.
