- Seite 1 Ersetzen eines drahtlosen Thermostats Sie können sich diese Installation auf ansehen: http://netatmo.com/video2...
- Seite 2 • Montage ausschließlich von Elektrofachkraft durchführen lassen • Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. • Der Netatmo Thermostat muss gemäß den geltenden Normen installiert werden. • Vor der Durchführung aller Arbeiten muss die Stromversorgung ausgeschaltet werden.
-
Seite 3: Verpackungsinhalt
Verpackungsinhalt Thermostat Tragbarer Ständer Relais Heizkesseladapter Montageplatte Farbige Aufkleber (Frontrahmen)* (Netzadapter)* 1 USB-Kabel Klebeband Abdeckung 3 AAA-Batterien 4 Schrauben 4 Dübel * bei dieser Installation nicht verwendet... - Seite 4 Identifizieren Öffnen Sie die Heizkessel- klappe, nötigenfalls mit Hilfe des Handbuchs. Suchen Sie das Relais Ihres alten Thermostats. Folgen Sie seinen Drähten, um die Klemmen des Heiz- P / N kessels zu identifizieren, an die L / N es angeschlossen ist. Machen COM / NO Sie ein Foto von der Verka- belung.
- Seite 5 P / N wie im Diagramm dargestellt. L / N COM / NO Unser Forum hilft Ihnen, die anzuschließenden Drähte zu identifizieren. Siehe forum.netatmo.com. Im Zweifelsfall senden Sie bitte ein Bild an: photo@netatmo.com und unser Support-Team wird Ihnen helfen, die richtigen Thermostat-Klemmen 220V Stromversorgungsklemmen Drähte herauszufinden.
-
Seite 6: Einstellen Des Relais
Einstellen des Relais Der Heizkesseladapter sollte so weit wie möglich entfernt von Metall- 30 cm gegenständen aufgestellt werden (Verkabelung, Rohre, elektrische Leitungen …). Der Heizkesseladapter kann mit dem doppelseitigen Klebeband an der Wand festgeklebt oder mit den mitgelieferten Schrauben festgeschraubt werden. oder... - Seite 7 Testen des Relais Stecken Sie das Relais in den Heizkesseladapter. Schalten Sie die Stromversorgung wieder ein. Das Relais blinkt blau. Anmerkung: Wenn das Relais nach dem Einschalten der Stromversorgung nicht blinkt, wird es nicht mit Strom versorgt. Bitte kontrollieren Sie, wie die blauen und braunen Drähte angeschlossen wurden. Vergessen Sie nicht, vor der Durchführung sämtlicher Arbeiten die Stromversorgung auszuschalten.
- Seite 8 Testen des Relais Das Relais leuchtet blau Drücken Sie die Relais-Taste. auf und es schaltet den Heizkessel ein. Drücken Sie erneut Die Relais-Lampe erlischt die Relais-Taste. um anzuzeigen, dass der Heizkessel ausgeschaltet ist. Anmerkung: Wenn sich der Heizkessel nicht einschaltet, wenn die blaue Lampe leuchtet, wurde das Relais falsch am Heizkessel angeschlossen.

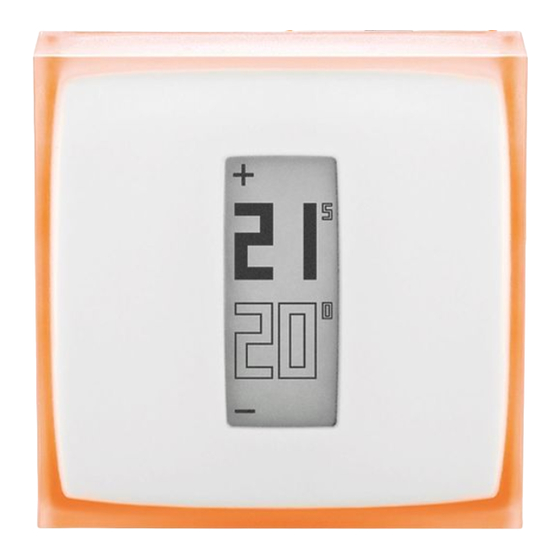

- Seite 9 Thermostat Der Thermostat zeigt den Start- Setzen Sie die Batterien bildschirm an und sucht nach in den Thermostat ein. dem Relais. Gewünschte Temperatur Gemessene oder Temperatur Wenn der Thermostat das Relais Wenn der Thermostat das Relais gefunden hat, zeigt er die Soll- und nicht gefunden hat, zeigt er das die Raumtemperatur an.
- Seite 10 Test clic Tippen Sie oben auf den Thermostat, bis « MAX » angezeigt wird. Der Thermostat schaltet den Heizkessel ein. Tippen Sie unten auf den Thermostat, bis « OFF » angezeigt wird. Der Thermostat schaltet den Heizkessel aus. clic...
-
Seite 11: Kundenspezifische Anpassung
Kundenspezifische Anpassung Sie können Ihren Thermostat kundenspezifisch anpassen, indem Sie einen der farbigen Aufkleber verwenden. Ziehen Sie die farbige Folie des Aufklebers ab. Kleben Sie ihn auf die Rückseite des Thermostats. - Seite 12 Standort oder Klemmen Sie den Thermostat auf Schrauben Sie den Thermostat auf seinem tragbaren Ständer fest und die Montageplatte. stellen Sie ihn auf ein Regal im Wohnzimmer 1.5 m Mehr als 1 m 1.5 m hoch Entfernt von allen von Öffnungen Kälte- oder Wärmequellen...
- Seite 13 Um den Thermostat mit Ihrem Smartphone, Tablet oder Computer zu bedienen, besuchen Sie: http://thermostat.netatmo.com PC / Mac Smartphone / Tablets...
-
Seite 14: Technische Daten
Technische Daten ABMESSUNGEN WLAN-SPEZIFIKATIONEN Thermostat : 83 x 83 x 22 mm Kompatibel mit WLAN 802.11 b/g/n (2,4 GHz). Unterstützte Sicherheit: Offen//WEP/WPA/ DESIGN WPA2-Personal (TKIP und AES). Entworfen von Starck. Drahtlose Verbindung zwischen Thermostat und Transparenter, minimalistischer Relais: Max Funkreichweite 100m. Plexiglas-Würfel. - Seite 16 EU-Konformitätserklärung EU Declaration of Conformity Wir, Netatmo, erklären hiermit, dass dieses Produkt die erforderlichen Bestimmungen und andere We, Netatmo, declare that this device is in compliance with the essential relevante Verordnungen der Richtlinie 1999/5/EG einhält. requirements and other relevant provisions of Directive 1999/5/EC.
