- Seite 1 RX – 180/4 ( R X - 4 0 ) 4 0 - K A N A L F U N K E M P F Ä N G E R INSTALLATIONS- UND BEDIENUNGSANLEITUNG (VERSION 1.1) Bitte lesen Sie die vorliegende Anleitung sorgfältig durch, bevor Sie das Produkt installieren.
-
Seite 2: Bestimmungsgemäße Verwendung

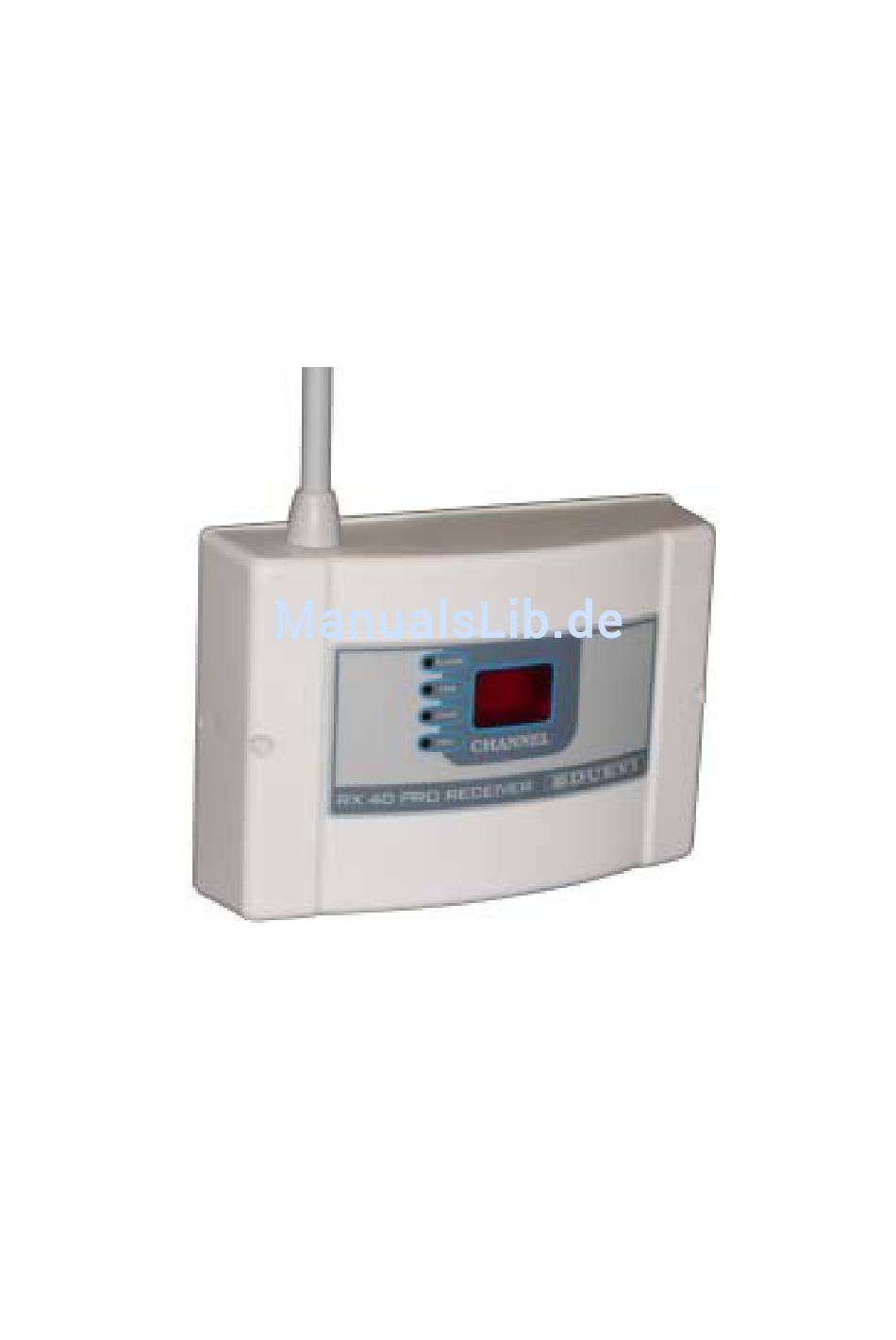

1. Bestimmungsgemäße Verwendung RX-180/4 ist ein Empfänger mit 40 Kanälen auf 4 unabhängigen Relaisausgängen. Er kann Signale von bis zu 40 Funksensoren insbesondere den Bewegungsmelder BM-180F und Fernsteuerungen empfangen. Je nach Funktionsweise werden die Funkmelder den Relaisausgängen zugeordnet. Der Empfänger hat ein Kunststoffgehäuse, in dem sich die Antenne befindet. -
Seite 3: Funktionsweise
LEGENDE OUTLD Ausgang (Open Collector) Einschalt-Zustand OUTP Ausgang (Open Collector) Teil-Aktivierung (R2) oder Sabotage (R4) Öffner- Kontakt Relais RL4 Öffner- Kontakt Relais RL3 Öffner- Kontakt Relais RL2 Schließer-Kontakt Relais RL1 Öffner-Kontakt Relais RL1 Gemeinsames Kontakt Relais RL1 Lautsprecher RESET-Eingang. Mit positiver Spannung wird das Relais RL1 AKTIVIERT (wenn als BISTABIL programmiert). -
Seite 4: Beschreibung Der Funktionsweise R4
Verwenden Sie die rote Taste der Fernsteuerung, um den Empfänger zu AKTIVIEREN. • Drücken Sie einmal, um den Empfänger VOLLSTÄNDIG zu aktivieren. Der Empfänger zeigt 6 Striche an und piept einmal zur Bestätigung. • Durch nochmaliges Drücken wird der Empfänger TEILWEISE aktiviert. Er zeigt 4 Striche an und piept noch einmal zur Bestätigung. -
Seite 5: Speicher Löschen
◊ Relais RL1 (IMPULSWEISE) Kanal 01-10 FUNKFERNSTEUERUNG UND MELDER ◊ Relais RL2 (IMPULSWEISE) Kanal 11-20 FUNKFERNSTEUERUNG UND MELDER ◊ Relais RL3 (IMPULSWEISE) Kanal 21-30 FUNKFERNSTEUERUNG UND MELDER ◊ Relais RL4 (IMPULSWEISE) Kanal 31-40 FUNKFERNSTEUERUNG UND MELDER ◊ Vollständige Aktivierung über verdrahteten Eingang RST möglich. ◊... - Seite 6 DIP-2 FUNKTIONSWEISE Wählen Sie R2 oder R4. ANTI-BLENDUNGS-FUNKTION Ai = Funktion ein Ad = Funktion aus RELAISLOGIK RL1 rb = bistabile Logik ON/OFF ri = Impuls-Logik 2 Sekunden SIEHE FUNKCODES PROGRAMMIEREN FUNKTEST Bei jedem Signal eines Melders oder einer Funkfernsteuerung piept der Empfänger und das Display zeigt die Nummer des entsprechenden Kanals an.
- Seite 7 5.3. Funksender einlernen Mit dieser Funktion können Sie die Codierungen der Funksender im Empfänger speichern. Stellen Sie den Programmiermodus ein, und gehen Sie zum Menüeintrag “AS”. Mit jedem Drücken der Taste T2 gelangen Sie zum nächsten Kanal (von 01 bis 40). FUNKCODES PROGRAMMIEREN Wenn die rote LED1 (ALARM)
- Seite 8 Werfen Sie Verpackungsmaterial oder Geräte nicht einfach weg, sondern führen Sie sie der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde. INDEXA GmbH Paul-Böhringer- Str. 3 D - 74229 Oedheim www.indexa.de 2015/02/26...
