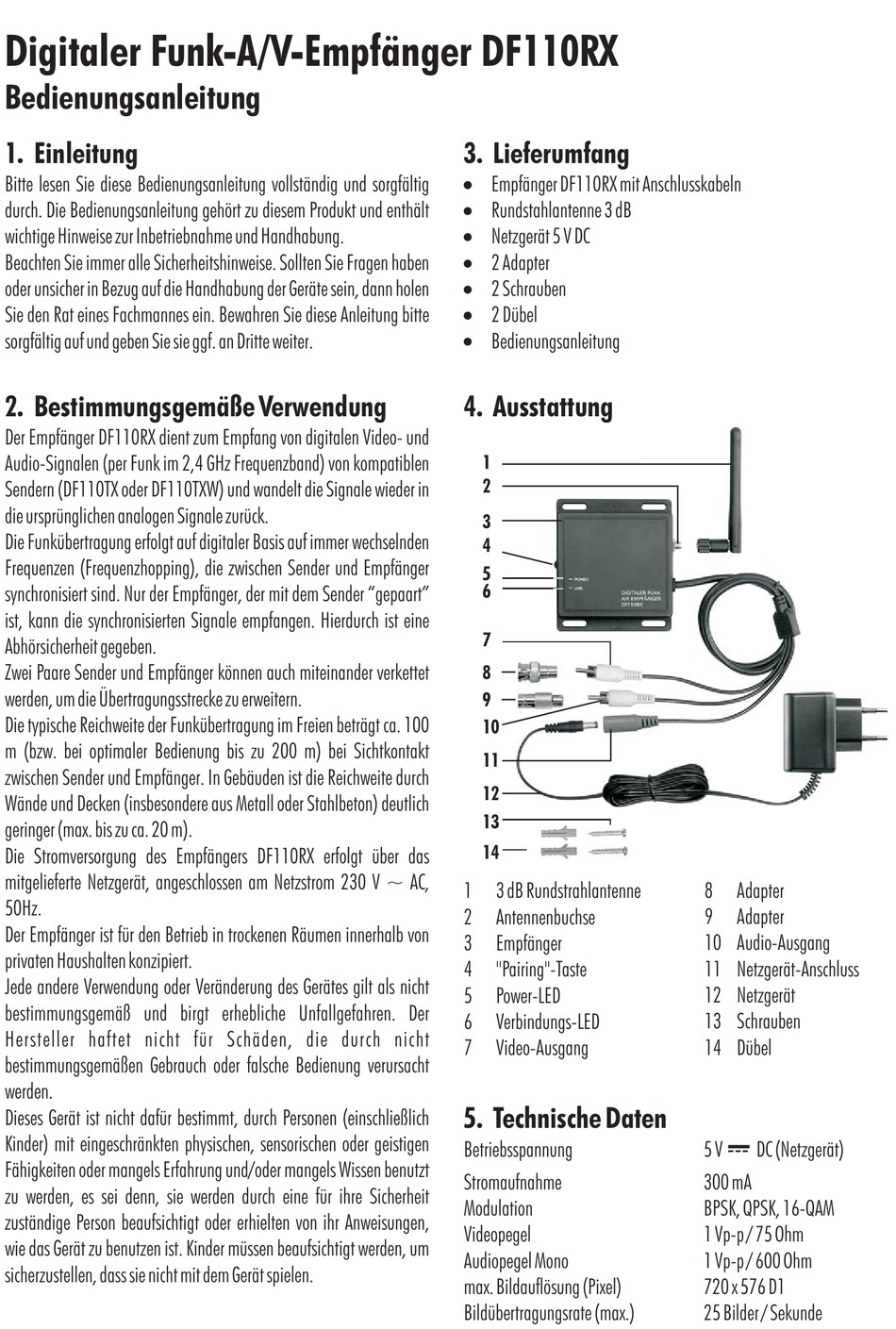

Digitaler Funk-A/V-Empfänger DF110RX
Bedienungsanleitung
1. Einleitung
Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig
durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung der Geräte sein, dann holen
Sie den Rat eines Fachmannes ein. Bewahren Sie diese Anleitung bitte
sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Der Empfänger DF110RX dient zum Empfang von digitalen Video- und
Audio-Signalen (per Funk im 2,4 GHz Frequenzband) von kompatiblen
Sendern (DF110TX oder DF110TXW) und wandelt die Signale wieder in
die ursprünglichen analogen Signale zurück.
Die Funkübertragung erfolgt auf digitaler Basis auf immer wechselnden
Frequenzen (Frequenzhopping), die zwischen Sender und Empfänger
synchronisiert sind. Nur der Empfänger, der mit dem Sender "gepaart"
ist, kann die synchronisierten Signale empfangen. Hierdurch ist eine
Abhörsicherheit gegeben.
Zwei Paare Sender und Empfänger können auch miteinander verkettet
werden, um die Übertragungsstrecke zu erweitern.
Die typische Reichweite
der Funkübertragung im Freien beträgt ca. 100
m (bzw. bei optimaler Bedienung bis zu 200 m) bei Sichtkontakt
zwischen Sender und Empfänger. In Gebäuden ist die Reichweite durch
Wände und Decken (insbesondere aus Metall oder Stahlbeton) deutlich
geringer (max. bis zu ca. 20 m).
Die Strom
versorgung des Empfängers DF110RX erfolgt über das
mitgelieferte Netzgerät, angesc
50Hz.
Der Empfänger ist für den Betrieb in
privaten Haushalten konzipiert.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
hlossen am Netzstrom 230 V ~ AC,
trockenen Räumen innerhalb von
3. Lieferumfang
!
Empfänger DF110RX mit Anschlusskabeln
!
Rundstahlantenne 3 dB
!
Netzgerät 5 V DC
!
2 Adapter
!
2 Schrauben
!
2 Dübel
!
Bedienungsanleitung
4. Ausstattung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
3 dB Rundstrahlantenne
2
Antennenbuchse
3
Empfän
ger
4
"Pairing"-Taste
5
Power-LED
6
Verbindungs-LED
7
Video-Ausgang
5. Technische Daten
Betriebsspannung
Stromaufnahme
Modulation
Videopegel
Audiopegel Mono
max. Bildauflösung (Pixel)
Bildübertragungsrate
(max.)
8
Adapter
9
Adapter
10 Audio-Ausgang
11 Netzgerät-Anschluss
12
Netzgerät
13 Schrauben
14 Dübel
"
5 V
DC (Netzgerät)
300 mA
BPSK, QPSK, 16-QAM
1 Vp-p / 7
5 Ohm
1 Vp-p / 600 Ohm
720 x 576 D1
25 Bilder / Sekunde
