JB-Lighting A8 TW Aktualisierung Und Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
A8 TW
Upgrade Handbuch | Upgrade manual
DMX Protokoll | DMX Chart
Version 1.2
Software 1.21

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB-Lighting A8 TW

Inhaltszusammenfassung für JB-Lighting A8 TW

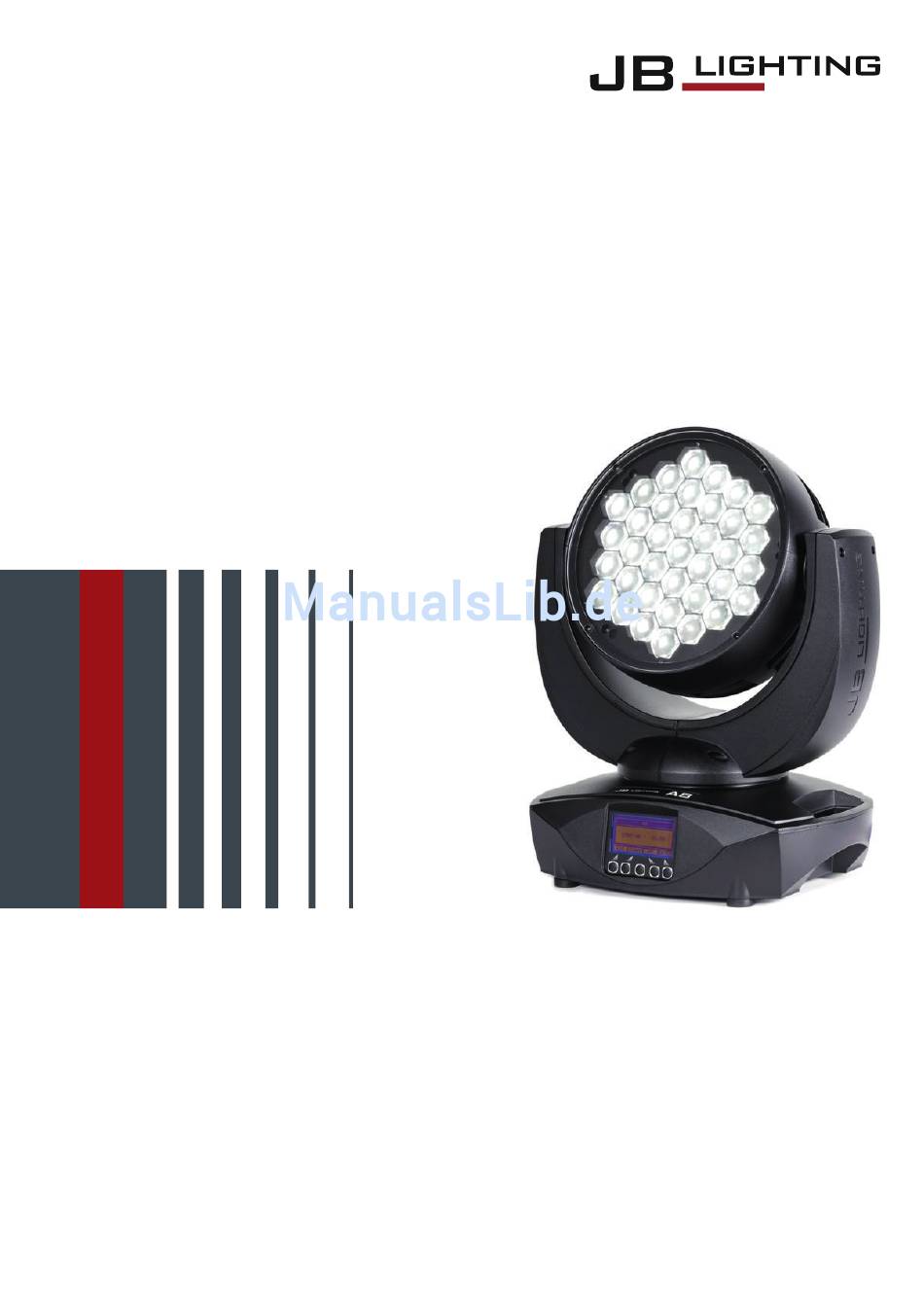

  • Seite 1 A8 TW Upgrade Handbuch | Upgrade manual DMX Protokoll | DMX Chart Version 1.2 Software 1.21...
  • Seite 2 - 2 -...

  • Seite 3: Inhaltsverzeichnis

    Inhalt / Content 1.0 Menü-Übersicht ............4 Deutsch 2.0 Kanalbelegung .

  • Seite 4: Menü-Übersicht

    1.0 Menü-Übersicht ENTER Enter Enter FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX ADDRESS ADDRESS +/- DMX INPUT MODE WIRED PERSONALITY WIRED/WIRELESS FIXTURE MODE STANDARD (1) EXTENDED (2) DMX MODE STANDARD RGB 8 MODE 1 STANDARD RGB 16 MODE 2...
  • Seite 5 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- PATTERN PATTERN +/- CTC 3200K...

  • Seite 6: Kanalbelegung

    2.0 Kanalbelegung 2.1 FIXTURE MODE „Standard“ Der A8 TW verfügt über 5/3 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt sich im Menüpunkt PER- SONALITY -> FIXTURE MODE (Auswahl zwischen Standard und Extended) und anschließend über DMX MODE (Auswahl zwischen S8, S16, C8, C16, E8 bzw. M1, M2, M3) einstellen. Der eingestellte Mode wird im Hauptmenü...
  • Seite 7 Extended 8 Bit (E8) Kanal 1 Kanal 2 Pan fein Kanal 3 Tilt Kanal 4 Tilt fein Kanal 5 Steuerkanal Kanal 6 Shutter Kanal 7 Dimmer Kanal 8 Zoom Kanal 9 Muster Kanal 10 Kanal 11 feste Weißtöne Kanal 12 Pan/Tilt Geschwindigkeit Kanal 13...

  • Seite 8: Aufteilung Der Einzelnen Kanäle Fixture Mode „Standard

    2.2 Aufteilung der einzelnen Kanäle FIXTURE MODE „Standard“ Bitte beachten Sie die Möglichkeiten zur Einstellung der Reaktionszeit des A8 TW über den Steuerkanal 5 zur An- passung des Ansprechverhaltens des A8 TW an Lichtsteuerungen verschiedenster Hersteller. Funktion Pan (X) Bewegung 433,6°...
  • Seite 9 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <10Hz (0,6sec - 4,8sec) 128-142 Shutter auf 143-143 Shutter pulsierend schließen (0,6sec - 4,8sec) 144-158 Shutter zu 159-159 Shutter fade, 0% (0,6sec - 4,8sec) 160-174 Shutter auf 175-175 Shutter fade, 100% (0,6sec - 4,8sec) 176-190 Shutter zu 191-191...
  • Seite 10 CTC 0-100% 000-255 Vorprogrammierte Farbtemperaturen / Weißtöne inaktiv 000-000 Weißton des 1. Rings wird im Extended Mode (E8) auf alle Ringe 001-001 übernommen Farbtemperatur 1 - 5400 °K 002-003 Farbtemperatur 2 - 4660 °K 004-007 Farbtemperatur 3 - 3830 °K 008-011 Farbtemperatur 4 - 3350 °K 012-015...
  • Seite 11 Kaltweiß (8 Bit) 0-100% 000-255 2. Ring (B) Warmweiß (8 Bit) 0-100% 000-255 nicht belegt 000-255 nicht belegt 000-255 Kaltweiß (8 Bit) 0-100% 000-255 3. Ring (obere Hälfte - C) Warmweiß (8 Bit) 0-100% 000-255 nicht belegt 000-255 nicht belegt 000-255 Kaltweiß...

  • Seite 12: Fixture Mode „Extended

    2.3 FIXTURE MODE „Extended“ Der A8 TW verfügt über 5/3 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt sich im Menüpunkt PER- SONALITY -> FIXTURE MODE (Auswahl zwischen Standard und Extended) und anschließend über DMX MODE Auswahl zwischen S8, S16, C8, C16, E8 bzw. M1, M2, M3) einstellen. Der eingestellte Mode wird im Hauptmenü...

  • Seite 13: Aufteilung Der Einzelnen Kanäle Fixture Mode „Extended

    2.4 Aufteilung der einzelnen Kanäle FIXTURE MODE „Extended“ Bitte beachten Sie die Möglichkeiten zur Einstellung der Reaktionszeit des A8 TW über den Steuerkanal 5 zur Anpassung des Ansprechverhaltens des A8 TW an Lichtsteuerungen verschiedenster Hersteller. Funktion Pan (X) Bewegung 433,6°...
  • Seite 14 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >10Hz (0,6sec - 4,8sec) 096-110 Shutter auf 111-111 Fade-Effekt mit Dimmer (langsam - schnell) 112-125 Shutter auf 126-126 Shutter zu 127-126 Shutter pulsierend öffnen <10Hz (0,6sec - 4,8sec) 128-142 Shutter auf 143-143 Shutter pulsierend schließen (0,6sec - 4,8sec) 144-158...
  • Seite 15 Bereich 32-63: CW/WW LED‘s des inaktiven Segments leuchten in Vorder- grundfarbe! Muster frei laufend gefadet 032-032 Muster frei laufend geschaltet 033-033 Muster weiterschalten über Crossfade Laufrichtung vorwärts 034-034 Muster weiterschalten über Crossfade Laufrichtung rückwärts 035-035 Pixel zufällig flash schnell 036-036 Pixel zufällig snap open / ramp close 037-037 regelmäßiger...
  • Seite 16 Bereich 160-191: wie Bereich 0-31 jedoch ohne Glow CW/WW (wird verwendet mit White Spread und geht dabei auf die Vordergrundfarbe!) Muster frei laufend gefadet 160-160 Muster frei laufend geschaltet 161-161 Muster weiterschalten über Crossfade Laufrichtung vorwärts 162-162 Muster weiterschalten über Crossfade Laufrichtung rückwärts 163-163 Pixel zufällig flash schnell 164-164...
  • Seite 17 Vorprogrammierte Farbtemperaturen / Weißtöne inaktiv 000-001 Farbtemperatur 1 - 5400 °K 002-003 Farbtemperatur 2 - 4660 °K 004-007 Farbtemperatur 3 - 3830 °K 008-011 Farbtemperatur 4 - 3350 °K 012-015 Farbtemperatur 5 - 2800 °K 016-019 Farbtemperatur 6 - 3870 °K 020-023 Farbtemperatur 7 - 4680 °K 024-027...

  • Seite 18: Wichtige Informationen Fixture Mode „Standard

    3.0 Wichtige Informationen FIXTURE MODE „Standard“ 3.1 Farbmischung In diesem Modus verfügt der A8 TW über einen Weißtonemulationskanal, CW/WW-Mischung sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschiedlichen Prioritäten belegt. Der Weißtonemulationskanal hat erste Priorität vor den CW/WW Kanälen (CW/ WW-Mischung).

  • Seite 19: Steuerkanal

    4.0 Wichtige Informationen FIXTURE MODE „Extended“ 4.1 Farbmischung In diesem Modus verfügt der A8 TW über einen Weißtonkanal, Main CW/WW, Pattern CW/WW, Glow CW/WW, sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unter- schiedlichen Prioritäten belegt. Der Weißtonkanal hat erste Priorität vor der Main CW/WW. Nur wenn der Weißtonkanal auf DMX-Wert 000-001 gesetzt ist, kann mit den CW/WW-Mischungen...

  • Seite 20: Mapping Kanal 9

    4.3 Mapping Kanal 9 Dieser Kanal splittet die kreisförmig ablaufenden Muster des Patternkanals auf verschiedene LED Segmente auf. 4.4 Pattern Mode Kanal 10 Übergreifend auf Mapping, Pattern und Pattern Speed kontrolliert der Pattern Mode ob ein Effekt gefadet, geschaltet, statisch oder über Pixelflashs abläuft. Ein Makrobereich hilft darüber hinaus Effekte einfach zu programmieren.
  • Seite 21 English - 21 -...

  • Seite 22: Menue Overview

    1.0 Menue overview ENTER Enter Enter FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX ADDRESS ADDRESS +/- DMX INPUT MODE WIRED PERSONALITY WIRED/WIRELESS FIXTURE MODE STANDARD (1) EXTENDED (2) DMX MODE STANDARD RGB 8 MODE 1 STANDARD RGB 16 MODE 2...
  • Seite 23 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- PATTERN PATTERN +/- CTC 3200K...

  • Seite 24: Channel Assignment

    2.0 Channel assignment 2.1 FIXTURE MODE „Standard“ The A8 TW offers 5/3 different channel options. With PERSONALITY -> FIXTURE MODE (selection between Standard or Extension mode) and with DMX MODE (selection of S8, S16, C8, C16 and E8 respectively M1, M2, M3) you can select the different channel options.
  • Seite 25 Extended 8 Bit (E8) Channel 1 Channel 2 Pan fine Channel 3 Tilt Channel 4 Tilt fine Channel 5 Control Channel 6 Shutter Channel 7 Dimmer Channel 8 Zoom Channel 9 Pattern Channel 10 CTC Channel 11 Fixed white Channel 12 Pan/Tilt speed Channel 13 Effect speed Channel 14 Blackout move Channel 15 Cold white...

  • Seite 26: Channel Allocation Fixture Mode „Standard

    2.2 Channel allocation FIXTURE MODE „Standard“ Keep attention on justifications for the reaction time for different lighting desks. Funktion Pan (X) movement 433,6° 000-255 Pan (X) movement fine 000-255 Tilt (Y) movement 333,3° 000-255 Tilt (Y) movement fine 000-255 Control Lighting Full output power on LED 000-007...
  • Seite 27 Shutter open 126-126 Shutter closed 127-126 Shutter pulse opening <10Hz (0,6 sec - 4,8 sec) 128-142 Shutter open 143-143 Shutter pulse closing (0,6 sec - 4,8 sec) 144-158 Shutter closed 159-159 Shutter fade, 0% (0,6 sec - 4,8 sec) 160-174 Shutter open 175-175 Shutter fade, 100% (0,6 sec - 4,8 sec)
  • Seite 28 CTC 0-100% 000-255 Preprogrammed color temperatures / white tone Inactiv 000-000 White of the inner ring is taken to all rings in extended mode 001-001 Color temperature 1 - 5400 °K 002-003 Color temperature 2 - 4660 °K 004-007 Color temperature 3 - 3830 °K 008-011 Color temperature 4 - 3350 °K 012-015...
  • Seite 29 Cold white (8 Bit) 0-100% 000-255 2. ring (B) Warm white (8 Bit) 0-100% 000-255 free free Cold white (8 Bit) 0-100% 000-255 3. ring (upper half ring - C) Warm white (8 Bit) 0-100% 000-255 free free Cold white (8 Bit) 0-100% 000-255 3.

  • Seite 30: Fixture Mode „Extended

    2.3 FIXTURE MODE „Extended“ The A8 TW offers 5/3 different channel options. With PERSONALITY -> FIXTURE MODE (selection between Stan- dard or Extension mode) and with DMX MODE (selection of S8, S16, C8, C16 and E8 respectively M1, M2, M3) you can select the different channel options.

  • Seite 31: Channel Allocation Fixture Mode „Extended

    2.4 Channel allocation FIXTURE MODE „Extended“ Keep attention on justifications for the reaction time for different lighting desks. Funktion Pan (X) movement 433,6° 000-255 Pan (X) movement fine 000-255 Tilt (Y) movement 333,3° 000-255 Tilt (Y) movement fine 000-255 Control Lighting full output power on LED 000-007...
  • Seite 32 Shutter Shutter closed 000-015 Shutter open 016-095 Shutter pulse opening >10Hz (0,6 sec - 4,8 sec) 096-110 Shutter open 111-111 Fade effect with dimmer (slow - fast) 112-125 Shutter open 126-126 Shutter closed 127-126 Shutter pulse opening <10Hz (0,6 sec - 4,8 sec) 128-142 Shutter open 143-143...
  • Seite 33 Block 32-63: CW/WW LED‘s which are not included in the actual mapping illuminates in foreground color! Pattern faded 032-032 Pattern switch 033-033 Pattern switch with crossfade clockwise 034-034 Pattern switch with crossfade anti clockwise 035-035 Pixel random flash fast 036-036 Pixel random snap open / ramp close 037-037 regular...
  • Seite 34 Block 160-191: same as block 0-31 without glow CW/WW. (use together with white spread channel - working with foreground color Pattern faded 160-160 Pattern switch 161-161 Pattern switch with crossfade clockwise 162-162 Pattern switch with crossfade anti clockwise 163-163 Pixel random flash fast 164-164 Pixel random snap open / ramp close regular...
  • Seite 35 Preprogrammed color temperatures / white tone inactiv, white mixing with cold white and warm white 000-001 Color temperature 1 - 5400 °K 002-003 Color temperature 2 - 4660 °K 004-007 Color temperature 3 - 3830 °K 008-011 Color temperature 4 - 3350 °K 012-015 Color temperature 5 - 2800 °K 016-019...

  • Seite 36: Important Information Fixture Mode „Standard

    3.0 Important information FIXTURE MODE „Standard“ 3.1 Color mixing The A8 TW features a fixed white wheel channel, CW/WW mixing channels and a CTC channel. The white wheel channel has priority. Only if the white wheel channel is set to DMX value 000- 001 it is possible to operate the CW/WW channels.

  • Seite 37: Control Channel

    Some lighting desks have a delay during DMX refreshing and DMX values get missed during a fade out or using the fader. That means the A8 TW with his fast reaction time rate this happen as a shutter and shows flickering in the beam. To avoid this you can select 5 different modes.

  • Seite 38: Mapping Channel 9

    4.3 Mapping channel 9 the mapping channel split the circular patterns from pattern channel to different LED segments. 4.4 Pattern Mode channel 10 Is an overall channel for mapping, pattern und pattern speed. The pattern mode controls if a effect is fade, switch, static or a pixel flash. Also a macro area helps fast programming. 4.5 Pattern / Pattern speed channel 11/12 This channel provides 7 increasing, decreasing and random patterns and can controlled by speed and direction with the pattern speed channel.
  • Seite 39 - 39 -...
  • Seite 40 JB-Lighting Lichtanlagentechnik GmbH Sallersteig 15 89134 Blaustein Tel. +49 7304 9617-0 Fax. +49 7304 9617-99 info@jb-lighting.de www.jb-lighting.de...
