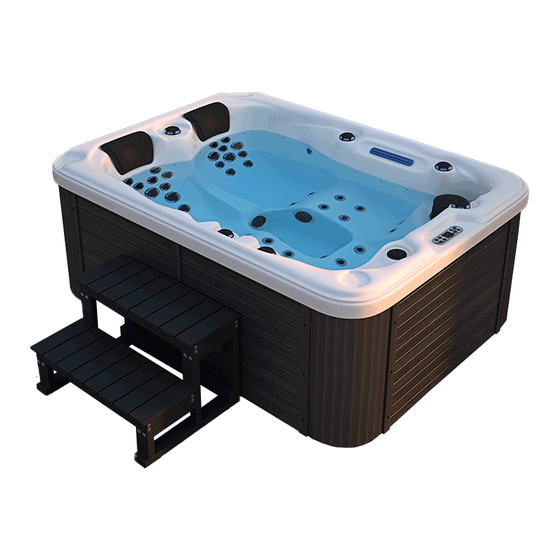

- Seite 1 Montage- Bedienungsanleitung Outdoor-Whirlpool Beach...
- Seite 2 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Bitte beachten Sie vor Montage und Gebrauch sämtliche Hinweise und befolgen Sie strikt die folgende Vorgehensweise! Überprüfen Sie bitte das Produkt zuerst auf Vollständigkeit. Falls eine Beschädigung vorhanden sein sollte, senden Sie uns eine Nachricht mit einer kurzen Beschreibung und Fotos der betroffenen Stelle.
-
Seite 3: Vorbereitung Und Hinweise
Vorbereitung und Hinweise 1. Sorgen Sie vor dem Aufstellen des Pools für einen sicheren, befestigten und ebenen Untergrund. Bei Unsicherheit suchen Sie einen Fachmann auf und lassen Sie sich diesbezüglich beraten. Für auftretende Schäden aufgrund des Gewichts übernehmen wir keine Haftung. 2. -
Seite 4: Hinweise Zur Wasserpflege
Poolbenutzer mit langen Haaren bitten wir diese hochzubinden, um Verstrickungen in den Filter zu verhindern. Hygiene-/Gebrauchshinweise Vor der ersten Benutzung muss der Pool mit befühltem Wasser durch die Pumpen (ohne Filter) gereinigt werden. Die Zirkulationspumpe muss eingeschaltet werden. Danach lassen Sie bitte das Wasser ab. - Seite 5 Chlor baut sich in warmem und stark verschmutztem Wasser sehr schnell ab. Somit haben Sie kaum die Möglichkeit auf eine Dauerchlorierung. Bei einem Wert von 3 bis 5 ppm können Sie sich sicher sein, dass keine Bakterien überleben. Ein Chlorgehalt unter 1 ppm ist geruchsneutral. Wenn Sie den Whirlpool einige Zeit nicht nutzen, ist organisches Chlor in Tablettenform in das Wasser zu geben.
- Seite 6 Maße...
- Seite 7 Gesamtübersicht Beschreibung Anzahl Beschreibung Anzahl Whirlpool Hauptschalter Whirlpool Düsen 5 cm Kopfstütze/ Kissen Whirlpool Düsen 8 cm Wasserauslass Düsen-Regler Whirlpool Düsen 12 cm Wasserfall-Regler (rund) Wasserfall-Schalter LED's Wasserfall Runder Wasserfall Display Filter...
- Seite 8 Anschlussplan Hinweis: Bitte beachten Sie, dass sämtliche Installationsarbeiten nur von einem Fachmann durchgeführt werden dürfen. Für unsachgemäßes Anschließen übernehmen wir keine Haftung.
-
Seite 9: Anschluss Des Whirlpools
Anschluss des Whirlpools Spannung: AC 220 – 240 V /50/60 Hz Stromart: Wechselspannung Leistungsaufnahme: max. 6473 W (25,3 A) Der Whirlpool muss an einer dauerhaften fest verlegten Leitung angeschlossen sein, die den allgemeinen Feuchtraumbestimmungen entsprechen. Als Stromzufuhr ist ein 3-poliges Feuchtraum-Kabel mit einem Querschnitt von 3 x 6 mm²... - Seite 10 Ziehen Sie das Anschlusskabel durch die Öffnung der Seitenverkleidung und verschrauben Sie die Klappe wieder (Das Anschlusskabel ist nicht im Lieferumfang enthalten).
- Seite 11 Bedienelement/Display/Steuereinheit...
- Seite 12 Steuerbox...
- Seite 13 Schaltplan Steuerbox...
- Seite 14 Umbau: Spannungsversorgung auf Drehstrom 1Phasig (Anschlussbild links) auf Drehstrom 3x230V (Anschlussbild rechts) Bitte beachten! N liegt zwischen L1 und L2 Dazu beide Steckbrücken entfernen und nur die Brücke von J7 nach J8 wieder ausstecken.
- Seite 15 Es ergeben sich folgende Ströme: Stromverteilung 3 Phasen Grundverbrauch 0,012A Licht 0,02-0,04A Umwälzpumpe Jet Pumpe Heizung...
- Seite 16 Bedienungsanleitung 1) Aktuelle Wassertemperatur (°F oder °C) 2) Gewählte Wassertemperatur (F° oder C°) 3) Wasserpumpe: Laufende Pumpen werden farblich hervorgehoben. Auf der linken Seite des Symbols finden Sie die drei verschiedenen Pumpen (1, 2 und 3). Wie diese genau eingestellt sind, lässt sich anhand der Farbe ablesen (Grün = leicht, Orange = stark).
- Seite 17 Navigation Mit den Navigationstasten „Hoch“, „Runter“, „Rechts“ und „Links“ können Sie im Display alle Symbole wählen. Mit der „Bestätigen“-Taste können Sie sich durch das Menü wählen. Schnellzugriff Mit den Tasten „Pumpe 1“, „Licht“ und „Display drehen“ lassen sich oft genutzte Programme schneller einstellen.
- Seite 18 Menüeinstellung Um in das Menü zu kommen drücken Sie die „Bestätigen“-Taste. Im Menü angekommen werden Ihnen mehrere Symbole angezeigt. Mit den Navigationstasten können Sie nun ein Symbol auswählen. Der Pfeil unter den Symbolen steht für „Zurück“. Wählen Sie diesen, kommen Sie wieder auf die Startseite. Wählen Sie nun mit den Navigationstasten die Einstellungen (Set) aus und bestätigen Sie Ihre Auswahl mit der Taste „Bestätigen“.
- Seite 19 Beispiel: Für Zeit Nr. 1 wählen Sie 20:00 (Start) – 08:00 (End) und für Nr. 2 wählen Sie 06:00 (Start) – 12:00 (End). Die Heizfunktion startet dann um 20 Uhr des ersten Tages. Sie würde eigentlich um 8 Uhr morgen am zweiten Tag ausgehen, da aber eine zweite Einstellung vorgenommen wurde, läuft die Heizfunktion bis 12 Uhr des zweiten Tages durch.
- Seite 21 Temperatur Wählen sie in „Einstellungen“ (Set) das Menü für die Temperatureinstellung. Durch das bestätigen des Unterpunktes „Temp unit“ können Sie zwischen Celsius und Fahrenheit wechseln. Mit der Temperatur Einstellung können sie die Wassertemperatur festlegen. Die Temperatur kann von 10°C bis 40°C bestimmt werden. In den Temperatureinstellungen können sie mit den Navigationstasten „links“...
- Seite 22 Helligkeit Um zu gewährleisten, dass das Display komfortabel genutzt werden kann, stellen sie die Helligkeit des Displays nach Belieben ein. Wählen sie in „Einstellungen“ (SET) die Helligkeitseinstellung und bestimmen sie mit der „Links“ oder „Rechts“ Taste die Helligkeit. Die Helligkeitsstufe wird festgelegt, sobald Sie das Menü verlassen. Datum und Uhrzeit Die Zeit Einstellung ist sehr wichtig für das Kontrollsystem, an dieser orientieren sich alle Zeit Funktionen (z.B.
- Seite 23 Status Wählen sie in „Einstellungen“ (SET) das Menü „About“ mit den Navigationstasten. Drücken sie daraufhin die „Bestätigen“ Taste, um in das Menü „About“ zu gelangen. Hier wird Ihnen die aktuelle Kontroll-, Konfigurations-, Konditions- und Systemfunktion sowie die Software Version angezeigt.
- Seite 24 Fehlermeldung Grund: Nach dem Anschließen des Whirlpools liest dieser das Main Board aus. Sollte hierbei ein Fehler auftreten wird diese Fehlermeldung angezeigt. Lösung: Trennen Sie den Whirlpool von der Stromzufuhr und warten Sie mindestens 10 Sekunden. Sollte dieser Fehler nach erneutem Anschließen auftreten, kontaktieren Sie den Hersteller oder einen Fachmann.
- Seite 25 Fachmann. Grund: Der Wassertemperatursensor ist nicht angeschlossen. Lösung: Überprüfen Sie, ob der Sensor korrekt mit dem System verbunden ist. Sollte das nicht der Fall sein, muss eventuell ein neuer Sensor verbaut werden. Grund: Das System erkennt einen Kurzschluss am Temperatursensor. Lösung: Überprüfen Sie die Verbindungen und kontaktieren Sie einen Fachmann oder den Hersteller.
-
Seite 26: Funktion Manuelle Drehregler
Funktion manuelle Drehregler In Mittenstellung sind folgende Düsen in Aktion: Wird der Regler aus der Mittenstellung nach links gedreht, sind folgende Düsen in Aktion:... - Seite 28 Wird der Regler aus der Mittenstellung nach rechts gedreht, sind folgende Düsen in Aktion:...
- Seite 29 Durch Drehen nach rechts oder links wird die Intensität des Düsendrucks im folgenden Bereich angepasst:...
- Seite 30 Durch Drehen nach rechts oder links wird die Intensität des Düsendrucks im folgenden Bereich angepasst:...
- Seite 31 Durch Drehen nach rechts oder links wird die Intensität des Düsendrucks im folgenden Bereich angepasst:...
- Seite 32 Mit diesem Regler kann der Wasserfall gestartet werden. Je nach Position des Reglers kann die Intensität variiert werden.
- Seite 33 Durch Drehen dieses Reglers wird der Wasserlauf gestartet. Entsprechend der Position kann die Stärke reguliert werden.
- Seite 34 Der Düsendruck aller gekennzeichneten Whirlpooldüsen kann durch Drehen des äußeren Zierrings jeweils einzeln in der Intensität eingestellt werden. Zusätzlich sind diese Düsen auch in kleinem Radius in der Richtung verstellbar.
- Seite 35 Filterwechsel Um den Filter zu wechseln, müssen Sie die Abdeckkappe leicht nach rechts drehen und abnehmen.
- Seite 36 Die Kartuschenbefestigung hat am äußeren Rand eine kleine Aussparung. Diese wird bis zur entsprechenden Nut gedreht, bis sie sich nach oben herausziehen läßt.
- Seite 37 Der Papierfilter kann nun in die Öffnung eingeschoben werden und in etwa mittig platziert werden. Die Kartuschenbefestigung wird jetzt auf den Filter gesetzt und durch eine leichte Drehbewegung unter der Nut befestigt. Abschließend setzen Sie die Abdeckkappe mit einer leichten Drehbewegung nach links wieder auf.
-
Seite 38: Ablaufvorrichtung Des Pools
Ablaufvorrichtung des Pools Der Pool ist mit einer Ablaufvorrichtung ausgestattet. Diese ist seitlich am der linken Schürze angebracht. - Seite 39 Ziehen Sie die Schaubvorrichtung komplett heraus. In dieser Position entweicht noch kein Wasser. Danach schrauben Sie die Abdeckkappe ab.
- Seite 40 Erst wenn der Schraubverschluss in Richtung Schürze bewegt wird, beginnt das Poolwasser abzulaufen. Das Verschließen des Ablaufs erfolgt in umgekehrter Reihenfolge.
- Seite 41 Für den Wasserablauf über einen Schlauch schrauben Sie diesen Adapter auf die Schraubvorrichtung...
- Seite 42 Schutzabdeckung Der Outdoorpool Beach ist mit einer Schutzabdeckung ausgerüstet. Diese schützt bei Nichtbenutzung vor Verunreinigungen. Zusätzlich hat sie aufgrund Ihrer Wandstärke sehr gute Isolierungseigenschaften, so dass die Temperatur des aufgeheizten Wassers deutlich langsamer absinkt. Sie ist in der Mitte klappbar, um sie leichter auflegen oder auch abnehmen zu können.
- Seite 43 Wir danken Ihnen für Ihr Vertrauen und wünschen viel Vergnügen mit Ihrem neuen Produkt!
