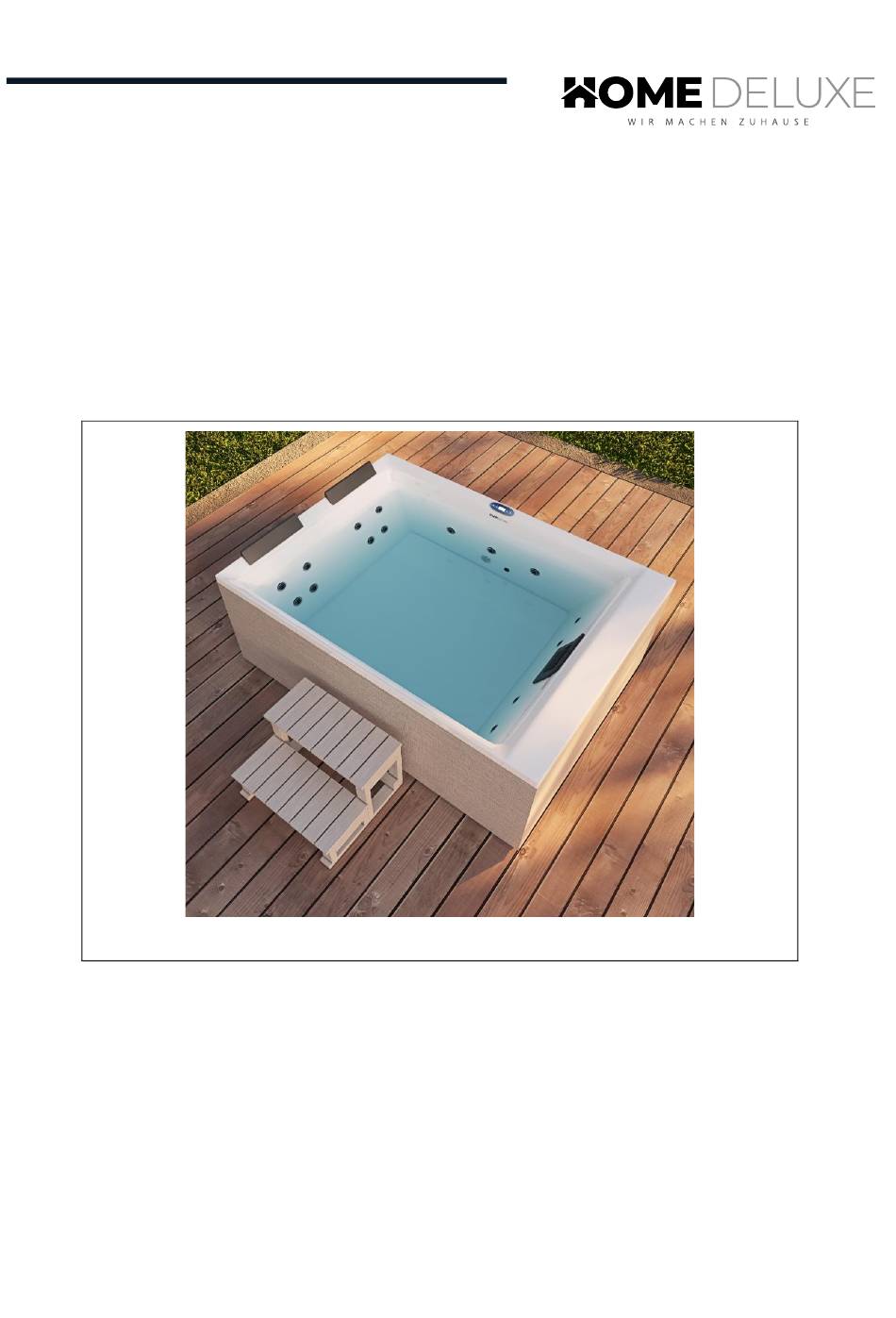

- Seite 1 Gebrauchsanweisung Outdoor Whirlpool NIMBUS Designed in Germany...
- Seite 2 Outdoor Whirlpool NIMBUS WICHTIG: FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN. SORGFÄLTIG LESEN! Inhaltsverzeichnis Allgemeines ..............................3 1.1. Produktübersicht ............................3 1.2. Generelle Hinweise ..........................3 1.3. Gewährleistung .............................3 Informationen zur Gebrauchsanweisung ....................4 2.1. Verfügbarkeit der Gebrauchsanweisung ..................4 2.2. Zielgruppen der Gebrauchsanweisung ....................4 2.3. Informationen zur Übersetzung ......................4 2.4.
- Seite 3 Outdoor Whirlpool NIMBUS Liebe Kundinnen und Kunden, vielen Dank, dass du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deinem neuen Outdoor Whirlpool NIMBUS. Die Gebrauchsanweisung unterstützt dich bei der Montage, der Inbetriebnahme, dem Betrieb und der Wartung des Produkts.
- Seite 4 Das Symbol erklärt die Konformität des Produktes mit den geltenden Anforderun- gen, die die Europäische Gemeinschaft an uns stellt. Die aktuelle Konformitätser- klärung ist auf Anfrage bei der Home Deluxe GmbH erhältlich. Gebrauchsabweisung lesen Das Symbol weist darauf hin, dass vor der Montage/Installation und/oder der Be- dienung vom Gerät die...
- Seite 5 Das Produkt ist hochwertig, langlebig und ausschließlich für den privaten Gebrauch im angemessenen und üblichen Umfang bestimmt bzw. geeignet. Darüber hinaus ist unser Produkt nicht für den gewerblichen Gebrauch bestimmt. Eine gewerbliche Nutzung ist nur mit schriftlicher Genehmigung der Home Deluxe GmbH gestattet.
- Seite 6 Outdoor Whirlpool NIMBUS 2.7. Sicherheitshinweise Allgemeine Gefahrenhinweise Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Des- halb dürfen die Montage, Installation, Inbetriebnahme sowie Störungsbehebung, War- tungs- und Reparaturarbeiten, nur von qualifizierten Personen durchgeführt werden. Montiere das Produkt nur, wenn der Lieferumfang vollständig und einwandfrei ist.
- Seite 7 Outdoor Whirlpool NIMBUS muss die Erlaubnis des Herstellers eingeholt werden und nach Anweisung des Herstellers durchgeführt werden. Achte auf eine dauerhafte feste Installation des Produkts, um Verletzungen zu vermeiden. Lebensgefahr durch elektrische Spannung Um die Gefahr eines elektrischen Schlages zu vermeiden, müssen alle Installationen und entsprechenden Wartungsarbeiten von einer...
- Seite 8 Outdoor Whirlpool NIMBUS 3.2. Produktübersicht Artikelbeschreibung Anzahl Display 2“ schwarze Massagedüsen Ozon Kopfstütze Filter Unterwasserbeleuchtung Wasserrücklauf Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 9 Outdoor Whirlpool NIMBUS 4. Montage des Produkts Lese die folgenden Anweisungen sorgfältig durch. Das Produkt wird in einigen Paketen geliefert. Bitte stelle sicher, dass die Pakete oben geöffnet werden. Sei beim Öffnen der Pakete sehr vorsichtig, da sich zerbrechliche Teile in den Paketen befinden.
- Seite 10 Outdoor Whirlpool NIMBUS 4.2. Aufbau des Produkts Das Produkt ist mit geringem Aufwand zu montieren. Beachte die Aufbauhinweise genau. Bei nicht Ein- haltung ist die Funktion und Sicherheit des Produkts nicht gewährleistet. Schläuche Schellen nachziehen Hinweis Kontrolliere vor der Inbetriebnahme des Produkts alle Flexschläuche, alle Schellen an wasser- führenden Komponenten, dass diese fest verbunden sind.
- Seite 11 Outdoor Whirlpool NIMBUS Seitenverkleidung entfernen Löse an der unten an der Seitenverkleidung des Whirlpools die Schrauben. Nach dem Lösen der Schrau- ben kann die Seitenverkleidung entfernt werden. Hinweis: Die lange Seite der Seitenschürze (1900 mm) kann nur demontiert werden, wenn zuerst die kurze Seite der Seitenschürze (1400 mm) demontiert wird.
- Seite 12 Outdoor Whirlpool NIMBUS Schaltplan Steuerung Spannungseingang Spannungseingang Konfiguration der Leistungsbegrenzung Es ist eventuell notwendig „A2“ einzustellen, da ab Werk die Leistung nicht begrenzt ist. Wünscht der Kunde das die Leistung begrenzt wird, muss der Dippschalter „A2“ nach unten verstellt werden.
- Seite 13 Outdoor Whirlpool NIMBUS Wähle die richtigen Lasten gemäß der Lastparametertabelle! Option Heizungspumpe (abhängig von Schalter A5) Umwälzpumpe Niedrige Drehzahl der Pumpe Pumpe1 (1SPD) CIRC Pumpe Pumpe1 (2SPD) CIRC Pumpe Gebläse (Pump2) Licht Ozon AUX Power 12 VDC HIGH: 10A MAX...
- Seite 14 Outdoor Whirlpool NIMBUS Lebensgefahr durch elektrische Spannung Es dürfen keine elektrischen Geräte in unmit- telbarer Nähe des Produkts stehen. Lebensgefahr durch elektrische Spannung Es dürfen keine elektrischen Geräte mit in das Produkt genommen werden. Lebensgefahr durch elektrische Spannung Stromführende Geräte, die dem Benutzer zugänglich sind, dürfen eine Spannung von 12 V nicht überschreiten.
- Seite 15 Outdoor Whirlpool NIMBUS 5.2. Bedienelement 1.Bitte schließe die Stromversorgung an. Bitte stell die Uhrzeit und das 2.Bitte schalte den Strom erst dann ein, Datum ein, bevor du das wenn das Wasser die Wasserlinie in der SPA-Steuersystem benutzt. Wanne erreicht hat.
- Seite 16 Outdoor Whirlpool NIMBUS Pumpe 2 Wenn das Steuersystem eingeschaltet ist und sich nicht im Ruhe- oder Einstellmodus befin- det, drücke die Taste, um die Pumpe 2 ein- und auszuschalten. Pumpe 2 schaltet sich automatisch aus, nachdem sie eine bestimmte Zeit gelaufen ist.
- Seite 17 Outdoor Whirlpool NIMBUS Licht Wenn das Steuersystem eingeschaltet ist und sich nicht im Ruhemodus oder im Einstellmodus befin- det, drücke die Taste, um das Licht zu steuern. Drücke die Taste 2 Sekunden lang, um das Licht kurz- zeitig auszuschalten. Das Licht schaltet sich nach 2 Stunden Betrieb automatisch aus.
- Seite 18 Outdoor Whirlpool NIMBUS Ozon Das Ozon wird abgeschaltet, wenn die Pumpe, das Gebläse, der Wasserzulauf oder die Entleerung gestartet wird. Wenn die Pumpe, das Gebläse, der Wasserzulauf und die Entleerung ausgeschaltet sind und die Heizungspumpe oder der Zeitwasserzyklus gestartet wird, wird das Ozon automatisch eingeschaltet. Wenn sowohl die die Heiz- kreislaufpumpe als auch der Zeitwasserzyklus ausgeschaltet sind, wird das Ozon automatisch ausgeschaltet.
- Seite 19 Outdoor Whirlpool NIMBUS Einstellung der Zeit Wenn das System eingeschaltet ist, drücke bis zur Einstellung der Uhrzeit. Auf der LCD-Anzeige wird der Stundenwert blinkend angezeigt. Drücke dann , um den Stundenwert einzustellen. Wenn das System eingeschaltet ist, drücke , bis die Minuteneinstellung der Uhr aufrufen können.
- Seite 20 Outdoor Whirlpool NIMBUS „1“ und „2“ in der LCD-Anzeige stehen für die Zeitspanne „1“ und die Zeitspanne „2“ in der LCD-Anzeige stehen für den Beginn und das Ende des Zeitraums. Wenn das System eingeschaltet ist, drücke die Taste , bis zur Einstellung des Zeitraums für den Wasserzyklus gelangen.
- Seite 21 Outdoor Whirlpool NIMBUS Erstinbetriebnahme und Wechsel des Filters Hinweis Achtung! Der Filter ist in Folie verpackt und befindet sich im Filtergehäuse, vor dem Gebrauch muss dieser aus der Folie genommen werden. Löse die Schraube des Filtergehäuses. Im weiteren Verlauf schiebe die Verkleidung nach oben und ziehe die zweite Verkleidung aus dem Ge- häuse.
- Seite 22 Outdoor Whirlpool NIMBUS Wasserablauf des Produkts Das Produkt ist mit einer Ablaufvorrichtung ausgestattet. Diese ist seitlich an der Außenschürze angebracht. Ziehe die Ablaufvorrichtung heraus. In dieser Position entweicht noch kein Wasser. Schraube die Abdeckkappe ab. Drücke den Schraubverschluss in Richtung Schürze, da- mit das Wasser ablaufen kann.
- Seite 23 Outdoor Whirlpool NIMBUS 6. Wartung und Pflege 6.1. Sicherheitshinweise Verletzungsgefahr Unsachgemäßer Umgang beim Betrieb kann zu Verletzungen führen Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Des- halb darf die Wartung nur von qualifizierten Personen durchgeführt werden. Lebensgefahr durch elektrische Spannung Reparatur- und Wartungsarbeiten an der Elektrik dürfen nur von einer qualifizierten Elektrofachkraft durchführt werden.
- Seite 24 Outdoor Whirlpool NIMBUS 7. Demontage 7.1. Sicherheitshinweise Verletzungsgefahr Unsachgemäßer Umgang bei der Demontage kann zu Verletzungen führen Trenne vor der Demontage das Produkt von der Spannungsversorgung. Bei Berührung mit Spannungsführenden Komponenten kann es zu einem elektrischen Schlag kommen, dieses kann zur Folge Verbrennungen oder den Tod haben.
- Seite 25 Outdoor Whirlpool NIMBUS Elektro- und Elektronikgeräte - Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet.
- Seite 26 Outdoor Whirlpool NIMBUS Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 27 Outdoor Whirlpool NIMBUS Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
- Seite 28 Outdoor Whirlpool NIMBUS Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 www.home-deluxe-gmbh.de ga-261-00_nimbus 2024/07 Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
