Verwandte Anleitungen für Home Deluxe Aufblasbarer Whirlpool Splash - Uni
Inhaltszusammenfassung für Home Deluxe Aufblasbarer Whirlpool Splash - Uni

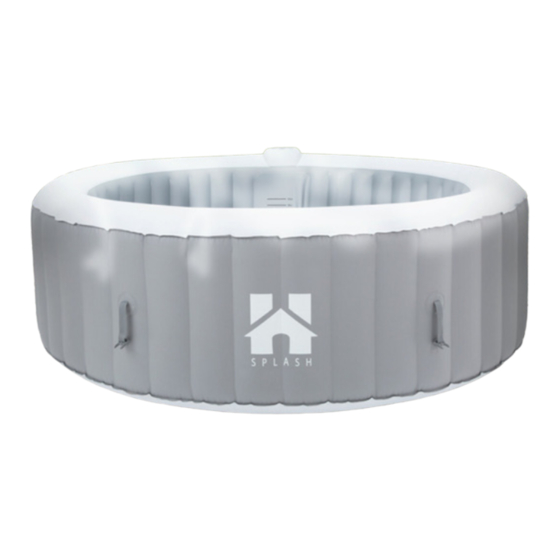

- Seite 1 Montage- und Bedienungsanleitung Aufblasbarer Whirlpool - Splash Home Deluxe GmbH www.home-deluxe-gmbh.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbolerklärung ......................... 3 Sicherheitshinweise ........................4 Aufstellort ........................... 6 Installation im Innenbereich ....................... 7 Aufstellung im Freien ........................7 Lieferumfang ..........................8 Aufbau ............................9 Display ............................12 Bedienung ..........................12 Wasserfüllung ........................... 15 Aufbewahrung .......................... 15 Wartung ............................ 16 Entwässerung ........................... -
Seite 3: Symbolerklärung
Symbolerklärung WARNUNG Das Warn-Symbol weist Sie auf Gefahren hin, bei denen Unfälle oder Beschädigungen auftreten können. Bevor Sie den entsprechenden Montageschritt ausführen, lesen Sie den entsprechenden Hinweis neben dem Symbol. INFO Das Info-Symbol gibt Ihnen wichtige Hinweise und weist Sie auf Probleme während des Montagevorganges hin. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise 1. Das Gerät sollte über eine Fehlerstromschutzeinrichtung (RCD) mit einer Nennauslösung gespeist werden - Stromstärke von nicht mehr als 30 mA. 2. Elektrische Installationen sollten die Anforderungen der örtlichen Normen erfüllen. Geerdete Geräte müssen fest mit fester Verkabelung verbunden 3. - Seite 5 13. Haustiere sollten vom Sprudelbad ferngehalten werden, um Schäden zu vermeiden. 14. Gefahr eines Stromschlags. Installieren Sie das Gerät mindestens 1,5 m (5 Fuß) von allen Metalloberflächen entfernt. Als Alternative kann ein. Der Whirlpool darf innerhalb eines Radius von 1,5 m von Metalloberflächen installiert werden, wenn jede Metalloberfläche dauerhaft verbunden mit mindestens 1,0 mm²...
-
Seite 6: Aufstellort
Aufstellort WICHTIG: Aufgrund des kombinierten Gewichts von Whirlpool, Wasser und Benutzern ist es äußerst wichtig, dass die Grundfläche, auf der der Whirlpool installiert wird, glatt, flach, eben und in der Lage ist, dieses Gewicht gleichmäßig zu tragen für die gesamte Zeit, in der das Sprudelbad installiert ist. Wenn der Whirlpool auf einer Fläche aufgestellt wird, die diese Anforderungen nicht erfüllt, erlischt die Garantie bei Schäden, die durch unsachgemäßen Support verursacht wurden. -
Seite 7: Installation Im Innenbereich
Installation im Innenbereich Beachten Sie die besonderen Anforderungen, wenn Sie den Whirlpool in Innenräumen installieren. Der Boden muss der Kapazität des Whirlpools standhalten können. Der Boden sollte eine rutschfeste, ebene Oberfläche sein. Eine ordnungsgemäße Entwässerung ist für die Installation des Whirlpools in Innenräumen unerlässlich. -
Seite 8: Lieferumfang
Lieferumfang A. Spa -Pool B. PU- Abdeckung mit Folie und Reißverschluss C. Schlauch D. Filterpatrone + Gewebeabdeckung E. Silikonstopfen F. Reparaturset (Kleber aus Sicherheitsgründen nicht enthalten) G. Unterlegplane... -
Seite 9: Aufbau
Aufbau Schritt 1 Nehmen Sie den Whirlpool aus der Verpackung und klappen Sie diesen aus. Breiten Sie den Whirlpool aus. Achten Sie darauf, dass der Pool auf der richtigen Seite ist. Schritt 2 Öffnen Sie den Luftauslass am Whirlpool. Schrauben Sie ein Ende des Blähschlauchs darauf. Öffnen Sie das Luftventil am Sprudelbad. - Seite 10 Schritt 4 Wenn der Spa ausreichend aufgeblasen ist, schalten Sie den Luftstrom mit der Luftblasen- Taste wieder ab. Achtung 1: Nicht übermäßig stark aufblasen. Achtung 2: Wenn Sie Luft in den mit Wasser gefüllten Spa nachfüllen möchten, müssen Sie den Luftstrom zunächst 2-3 Minuten lang durch Drücken der Luftblasen-Taste arbeiten lassen.
- Seite 11 Schritt 6 Füllen Sie das Sprudelbad mit einem Gartenschlauch, bis zu dem aufgedruckten Wasserstand. Legen Sie die Abdeckung auf das Sprudelbad, schließen Sie den Klickverschluss.
-
Seite 12: Display
Display Bedienung Sie müssen sicherstellen, dass das Wasser im Whirlpool mit der auf der Wand des Whirlpools aufgedruckten Wasserliner übereinstimmt. Das Aggregat als solches niemals trocken laufen lassen. „Filter – Taste“ Hierbei handelt es sich um die Ein, sowie Aus Taste für das Filtersystem. Drücken Sie diese Taste, und die Filterpumpe beginnt zu arbeiten und die rote Anzeigelampe leuchtet. - Seite 13 „Bubble- Taste“ Hierbei handelt es sich um die Ein, sowie Aus Taste für das Düsensystem. Wenn Sie diese Taste drücken, beginnt die Luftpumpe zu arbeiten und die rote Anzeigelampe leuchtet auf. Wenn Sie erneut drücken, hört das Düsensystem auf zu arbeiten und die Lampe erlischt.
- Seite 14 „Temperatur- Taste“ Die „Temperatur- Taste“ dient zum Einstellen der Temperatur. Wenn Sie diese Taste drücken, fangen die Zahlen auf dem Bildschirm an zu blinken. Wenn die Einstellungen abgeschlossen sind, drücken Sie zur Bestätigung erneut die TEMPERATUR-Taste. Die Standardtemperatur beträgt 40°C, und die Temperatur kann im Bereich von 20-42°C eingestellt werden.
-
Seite 15: Wasserfüllung
Wasserfüllung Das Wasser sollte bis zu einer Position gefüllt werden, die 20 mm höher als die Wasserlinie liegt. Ist sie niedriger, kann eine Erwärmung nicht realisiert werden. Wenn sie höher liegt, kann Wasser über den in Gebrauch befindlichen Tank verschüttet werden Pflege •... -
Seite 16: Wartung
Wartung Wasser Reinigen Sie Ihre Filterpatrone, nachdem sie 72 bis 120 Stunden ununterbrochen gearbeitet hat. Die Filterpatrone sollte je nach Nutzung mindestens einmal pro Monat ersetzt werden. Wechseln Sie das Wasser alle paar Tage oder verwenden Sie geeignete Poolchemikalien. Achten Sie genau auf die Anweisungen des Chemikalienherstellers. Schäden am Sprudelbad, die durch den Missbrauch von Chemikalien und durch unsachgemäße Handhabung des Sprudelbadwassers entstehen, sind nicht durch die Garantie abgedeckt. - Seite 17 4. Die Filterpatrone kann mit einem Gartenschlauch abgespült und wiederverwendet werden. Wenn die Filterpatrone jedoch verschmutzt und verfärbt bleibt, sollte die Filterpatrone ersetzt werden. 5. Setzen Sie den Deckel der Filterpatrone auf und setzen Sie die Filterpatrone durch Drehen im Uhrzeigersinn an den Wassereinlass.
-
Seite 18: Entwässerung
Entwässerung 1. Stellen Sie sicher, dass der Netzstecker aus der Steckdose gezogen ist. 2. Stecken Sie den Plastikstecker in die Steckdose in der Innenwand des Whirlpools. 3. Öffnen Sie den Auslass in der Außenwand des Whirlpools. Schrauben Sie ein Ende des Blähschlauchs hinein. -
Seite 19: Reinigung Des Whirlpools
Reinigung des Whirlpools Reinigungsmittelrückstände und gelöste Feststoffe aus Badeanzügen und Chemikalien werden sich allmählich im Wasser des Spas ansammeln. Verwenden Sie zur Reinigung des Sprudelbads Seife und Wasser und spülen Sie es anschließend aus. Hinweis: Verwenden Sie keine harten Bürsten oder scheuernden Reinigungsmittel. -
Seite 20: Reparatur
Reparatur Wenn das Sprudelbad gerissen oder durchstochen ist, verwenden Sie das mitgelieferte Reparaturpflaster. Trocknen Sie den zu reparierenden Bereich. Tragen Sie den Klebstoff auf in der Zubehörtasche an das Reparaturpflaster und bringen Sie es dann an der beschädigten Stelle an. Glätten Sie die Oberfläche, um eventuelle Luftblasen zu entfernen. Eine sichere unbemerkte Reparatur kann in der Regel durchgeführt werden. -
Seite 21: Fehlerbehbung
Fehlerbehebung Hier finden Sie hilfreiche Tipps, die Ihnen bei der Diagnose und Behebung einiger Fehlerquellen helfen soll. Probleme Ursache Lösungen Düsensystem Luftpumpe ist zu heiß -Stecken Sie die funktioniert Etwas stimmt nicht mit der Power Luftpumpe ab. nicht – Box Nachdem die Luftpumpe abgekühlt ist, stecken Sie den... -
Seite 22: Reinigung Und Pflege
Probleme Ursache Lösungen Die Display-Temperatur ist Die Anzeigetemperatur kann Die Temperatur wird einige höher als 42 Grad, nachdem plötzlich ansteigen, weil das Minuten später wieder die Heizfunktion gestoppt Restwasser im Heitztank normal sein. wurde weiterhin durch die Reinigen Sie den Einlass Resttemperatur erwärmt wird. -
Seite 23: Gewährleistung
Reklamationen, die aufgrund unsachgemäßer Montage oder Nutzung entstehen, sind von der Gewährleistung ausgeschlossen. Modell: Aufblasbarer Whirlpool Splash - Uni (Artikel-ID 17070) Aufblasbarer Whirlpool Splash - Beton (Artikel-ID 17069) Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.
