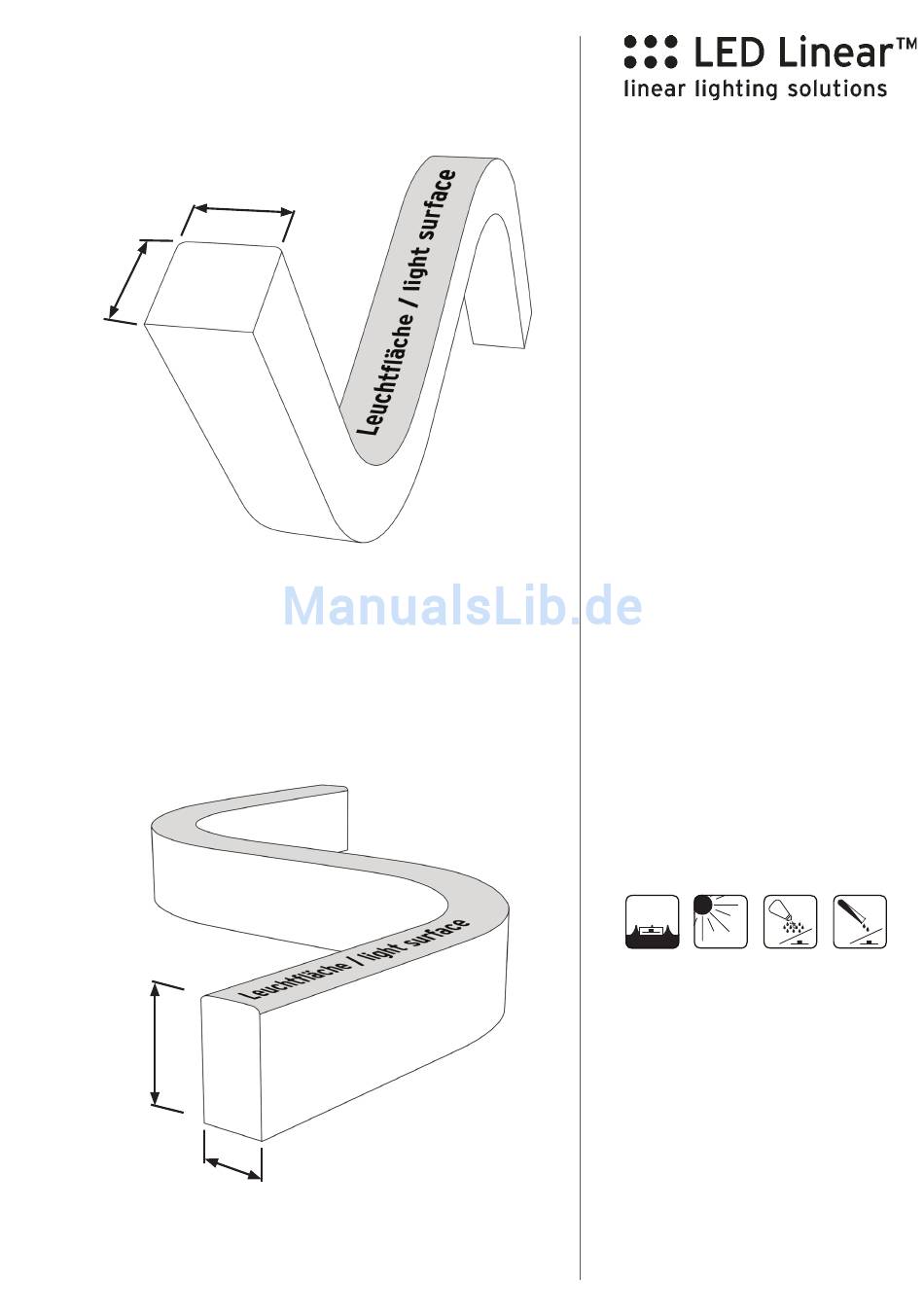

- Seite 1 Top View (TV) 15 mm 0.59“ 16 mm 0.63“ Side View (SV) M o n t a g e a n l e i t u n g Installation instructions 20,5 mm 0.81“ V a r i o L E D ™ F l e x V E N U S P H O B O S S K Y L L A...
-
Seite 2: Hinweise Zur Montage
Durch nachträgliche Änderungen an der Leuchte können Zertifikate ihre Gültigkeit verlieren. Zudem gilt somit derjenige als Hersteller, der diese Änderungen vornimmt. • Bei Störungen oder Ausfall der Leuchte wenden Sie sich bitte an die LED Linear GmbH. • Die maximal zulässige Umgebungstemperatur der Leuchte darf nicht überschritten werden. - Seite 3 Please ensure that VarioLED™ Flex VENUS is not installed over the joint of 2 profiles to avoid • shearing effect which could cause a damage to the FLEX PCB board inside the fixture. Please notice also safety and assembly information for VarioLED™ Flex, see LED Linear system • Catalog Page 536 ff.
-
Seite 4: Technische Daten
Maximallängen und Anschlussleistung Die Leuchte kann als Einzelmodul oder Modulkette bis zu einer maximalen Länge und An- Mamimum lengths and connector capacity schlussleistung betrieben werden: The luminaire can be operated stand alone or in a chain configuration up to a maximal length and operating power of: Produkt Product... - Seite 5 Benötigtes Werkzeug für die Montage der Leuchte : 2 Personen Bohrmaschine Bohrer Senker Schraubendreher / Elektroschrauber Metallsäge /Kapp- und Gehrungssäge Tools required for the installation of luminaire: Two people Power drill and drill attachment Sinker Screwdriver / electric screwdriver Hacksaw / miter saw S.
- Seite 6 Top View (TV) Biegerichtung TV Bend direction TV • Bitte achten Sie darauf, dass auch bei der Mon- tage NIEMALS die vorgegebene Biegerichtung geändert wird. Das Produkt darf zudem nicht 15 mm verdreht werden. 0.59“ • VarioLED™ Flex VENUS, PHOBOS, SKYLLA und NIKE dürfen nicht stark gebogen werden.

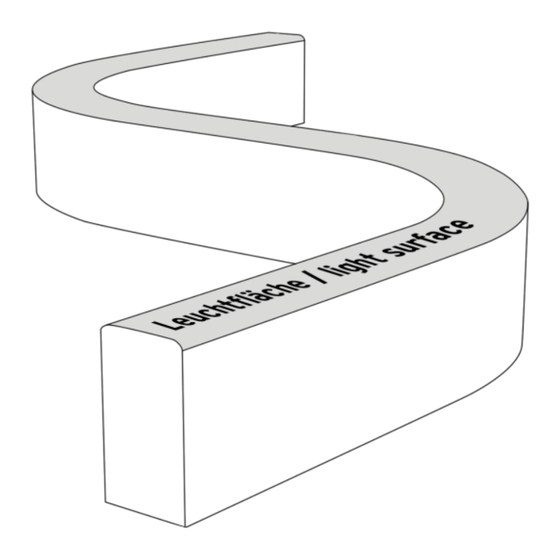

- Seite 7 Side View (SV) Biegerichtung SV Bend direction SV • Bitte achten Sie darauf, dass auch bei der Mon- tage NIEMALS die vorgegebene Biegerichtung geändert wird. Das Produkt darf zudem nicht verdreht werden. • VarioLED™ Flex VENUS, PHOBOS, SKYLLA und NIKE dürfen nicht stark gebogen werden. PC- Kern und Verguss können nicht jede Beschädi- gung verhindern.
- Seite 8 IP67 Ihr Leuchtenpaket enthält Your lighting package contains TV -> Klebeband bereits an der SV -> Seperates Klebeband für die VarioLED™ Flex Leuchte befestigt individuelle Anbringung VENUS / PHOBOS / SKYLLA / NIKE TV -> adhesive tape attached to SV -> Separate adhesive tape for the luminaire custom fi tting IP67...
-
Seite 9: Schritt Für Schritt Anleitung
Schritt für Schritt Anleitung Step by step instructions Das Paket vorsichtig öffnen. Achten Sie darauf, die Ummantelung des Produk- tes nicht beim Öffnen mit einem scharfen Gegen- stand (Cutter-Messer / Schere) zu beschädigen, da ansonsten kein ausreichender Schutz der Leuchte mehr gewährleistet ist. Bitte überprüfen Sie nach Erhalt die Unversehrt- heit und Vollständigkeit der Ware. - Seite 10 Bitte das Produkt immer mit 2 Personen montie- ren (eine Person zum Andrücken, eine Person zum Halten der Papprundrolle). Bei der Verarbeitung der Produkte, insbesondere großer Längen von über 2 m ist auf eine sorgsa- me Handhabung der Produkte zu achten, so dass durch unsachgemäße Biegung keine Beschädi- gung der Leiterbahnen im Produkt erfolgen kann.
- Seite 11 Top View Side View Zur Befestigung der Produkte empfehlen wir auch unsere Halteklammern. As a further fi xation method we recommend our aluminum VarioClips: VarioClip VENUS TV 50 mm • Art.-Nr.: 13000010–01 14,5 mm x 18,5 mm x 50mm Aluminium (Aluminum) •...
- Seite 12 Montagearten: Clips + Profi l Clip Montage Profi l Montage mounting type: Clips + profi le Clip mounting Profi le mounting Die Montageclpis „Clip 30mm (301)“ und „Clip • 30mm (316L) sind nicht für eine Montage mit Senkkopfschrauben ausgelegt. Diese können die Montageclips beschädigen.
- Seite 13 Bei der Montage mit Profil muss die Leuchte schrittweise ins Profil eingedrückt werden. Die Leuchte Zeichnung zeigt die verschiedenen Schritte. Luminaire When using the mounting profile, the luminaire must be gradually pressed into the profile. The drawing shows the various steps. Profil Contour S.
- Seite 14 S. 13...
- Seite 15 S. 14...
- Seite 16 LED Linear™ GmbH Pascalstraße 9 47506 Neukirchen-Vluyn Germany Phone +49 2845 98462-0 +49 2845 98462-120 Mail germany@led-linear.com www.led-linear.com...
