Allgemeine Beschreibung; Lieferumfang - Dimplex 358220 Montage- Und Bedienungsanleitung

Wärmemengenzähler
Montage- und Bedienungsanleitung für den Installateur

3. Allgemeine Beschreibung

Der Wärmemengenzähler (WMZ 25 bzw. WMZ 32) ist ein Messgerät, mit dem die von der
Wärmepumpe abgegebene Wärmemenge erfasst wird. Dazu werden Sensoren in den Vor- und
Rücklauf der Wärmepumpe montiert. Ein Elektronikmodul erfasst die gemessenen Werte und
überträgt ein Signal an den WPM, der, abhängig von der aktuellen Betriebsart der Wärmepumpe
(Heizen/Warmwasser/Schwimmbad) die abgegebene Wärmemenge aufsummiert.

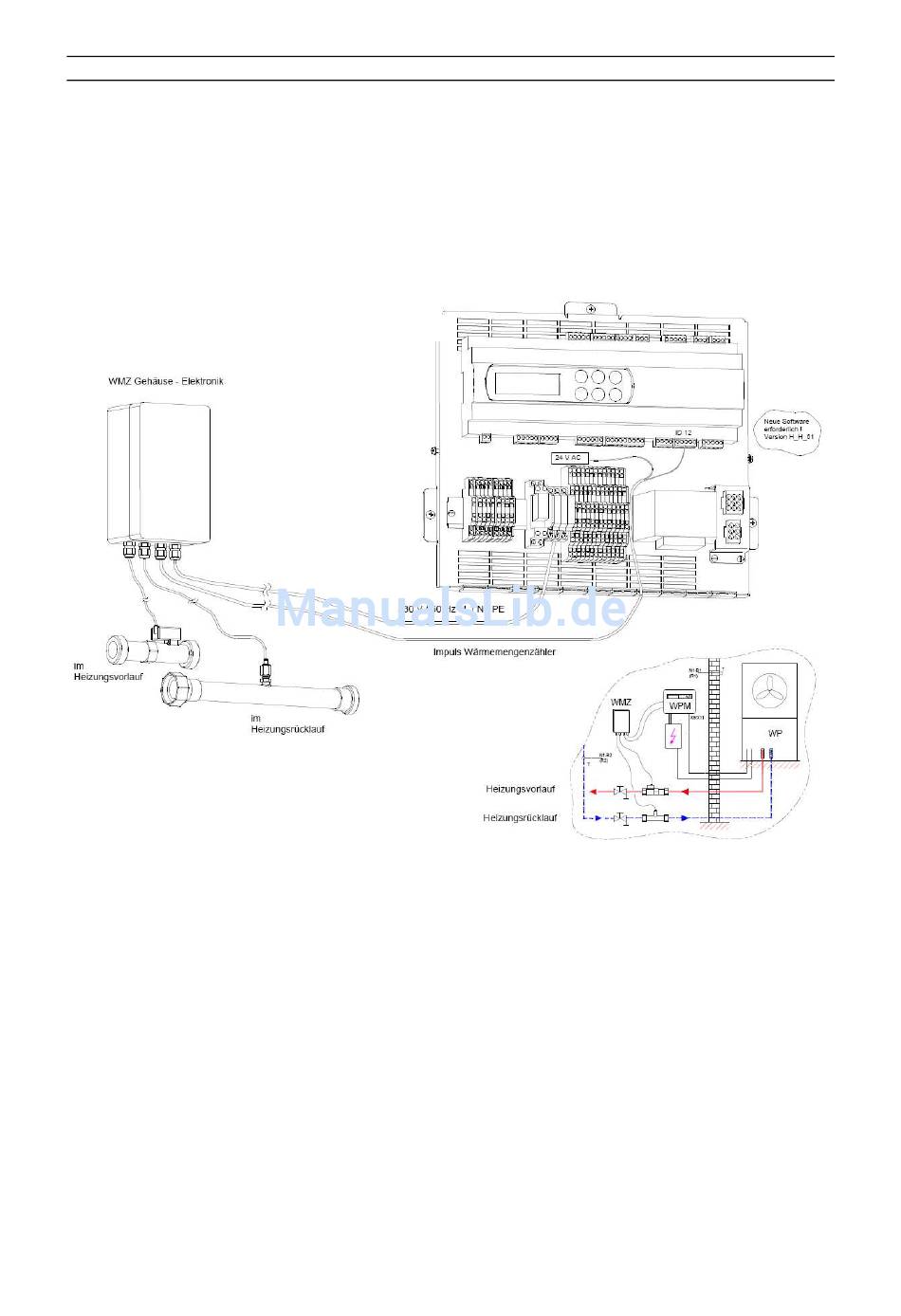

Bild1: Hydraulische und elektrische Komponenten des Wärmemengenzählers

4. Lieferumfang

Im Lieferumfang sind folgende Komponenten enthalten:
WMZ 25:
1x WMZ Elektronikmodul zur Wandmon-
tage (inkl. Sensor für VFS Messrohr
und NTC-10 Temperaturfühler)
1x Messrohr VFS 5-100
1x Rohrstück-WMZ-25kpl.
2x Anschlussverschraubung 1" - 3/4"
1x Reduziermuffe 1" - 3/4"
1x Reduziernippel 1" - 3/4"
2x O-Ring (verschiedene Abmessungen)
1x Befestigungsklammer für Sensor
1x Montageanleitung
FD8903
WMZ 32:
1x WMZ Elektronikmodul zur Wandmon-
tage (inkl. Sensor für VFS Messrohr
und NTC-10 Temperaturfühler)
1x Messrohr VFS 10-200
1x Rohrstück-WMZ-32 kpl.
2x Anschlussverschraubung 11/4" - 1"
1x Reduziermuffe 11/4" - 1"
1x Einschraubteil 11/2" - 1"
2x O-Ring (verschiedene Abmessungen)
1x Befestigungsklammer für Sensor
1x Montageanleitung
Seite 2 von 15
358220/ WMZ 25
358810/ WMZ 32
452114.66.63 FD8903
