Robitronic OVERLOADER2 Bedienungsanleitung Seite 19

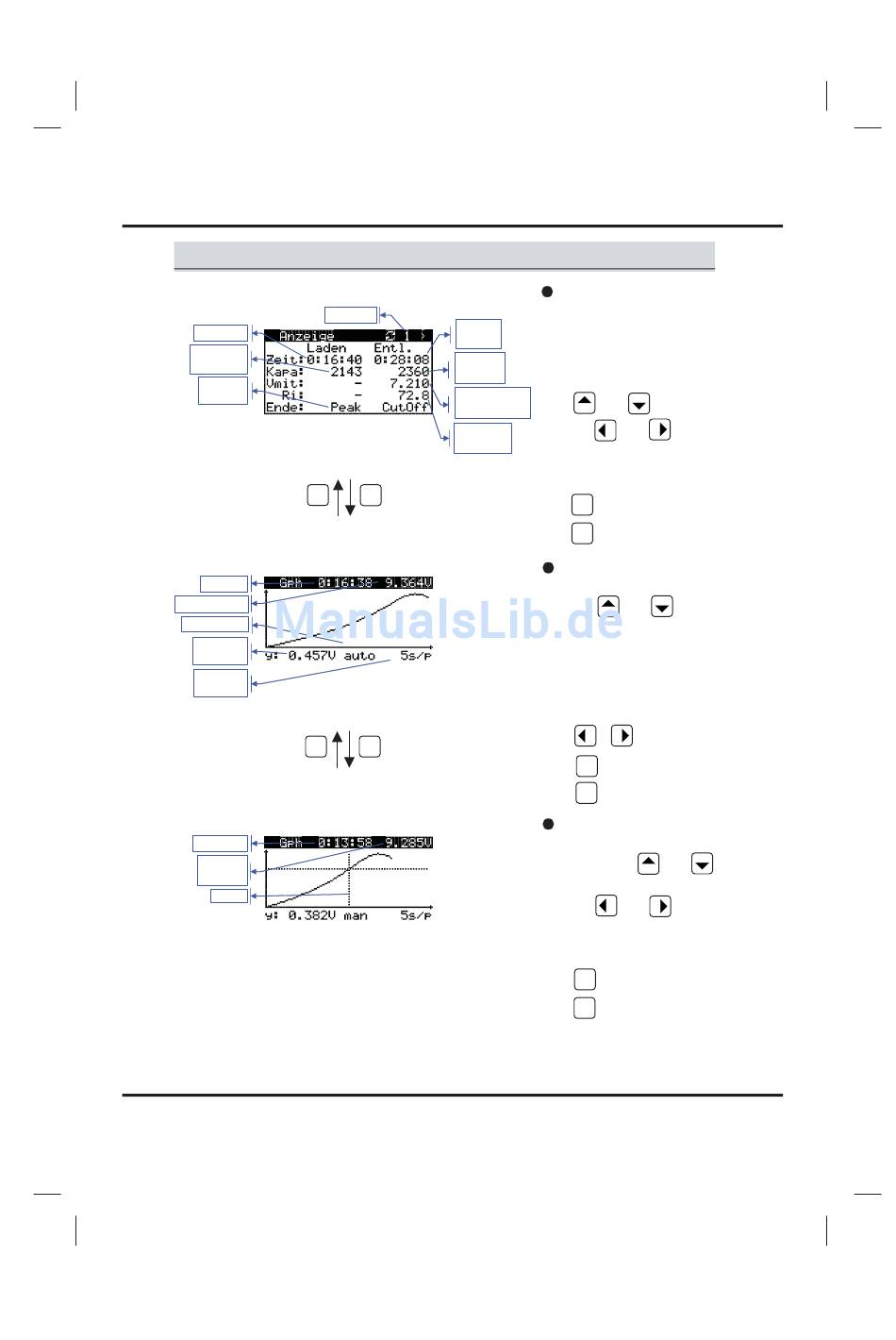

Anzeige
Zyklusnr.
Ladedauer
Kapazität
hinzugefügt
Abschalt-
kriterium
MODE /
CANCEL
Ladezeit
Akkuspannung
Scrollmodus
Auflösung
Spannung
Auflösung
Zeit
ENTER /
START
Cursorzeit
Cursor-
spannung
Cursor
Entlade-
dauer
Kapazität
entladen
Durchschnitts-
spannung
Innen-
widerstand
ENTER /
START
ENTER /
START
19
Anzeige
hier befinden Sie sich, nachdem Sie zur
Anzeige gewechselt haben, oder nach dem
Ende eines Zyklusprogramms.
Das Menü ist tabellarisch aufgebaut. Eine
Spalte steht für die Ladekennwerte und die
andere für die Entladekennwerte.
DOWN
- und haben keine Funktion.
UP
_
+
- Mit und können Sie zwischen
den Seiten (1-10) der Anzeige wechseln.
Jede Seite entspricht einem Lade-
Entlade-Zyklus.
ENTER /
- zeigt den Lade-Entlade-Graph an.
START
MODE /
- wechselt zu den Einstellungen.
CANCEL
Lade-Entlade-Graph
zeigt die Akkuspannung über der Zeit an.
DOWN
- Mit und kann gezoomt
UP
werden. Es wird eingestellt wie viele
Sekunden ein Punkt symbolisiert (s/P).
Der Wert wird dabei hinterlegt.
Beachten Sie, dass die Spannung
automatisch skaliert wird. Die Anzeige
gibt an wieviel Volt der gesamt-
dargestellte Bereich entspricht.
_
+
- , haben keine Funktion.
ENTER /
- aktiviert die Scrollfunktion.
START
MODE /
- wechselt zurück zur Anzeige.
CANCEL
Graph mit Scrollfunktion
Jeder Graphwert kann abgelesen werden.
DOWN
- Die Tasten und behalten
UP
ihre Zoomfunktion.
_
+
- Mit und kann der Graph
jetzt nach links und rechts verschoben
werden. Dabei wird Spannung und
Zeit der Cursorposition angezeigt.
ENTER /
- beendet die Scrollfunktion.
START
MODE /
- wechselt zurück zur Anzeige.
CANCEL
