Robitronic Speedstar Brushless Gebrauchsanweisung

GEBRAUCHSANWEISUNG
Vielen Dank für ihr Vertrauen in die Produkte von
Robitronic. Bitte lesen Sie diese Gebrauchsanweisung
sorgfältig durch, um Probleme im vorhinein zu vermei-
den. Beachten Sie auch die technischen Daten und
Limitierungen auf der Verpackung.
REGLER-SETUP
Bevor Sie mit dem Setup beginnen, kontrollieren Sie nochmals ob der Fahrtenregler im
korrekten Empfängerkanal steckt, die Fernsteuerung auf Neutral eingestellt ist und der
Schalter des Fahrtenregler ausgeschalten ist. Bitte verwenden Sie nur voll geladene Akkus!
Hinweis: Sollte die Programmierung nicht möglch sein, ändern Sie bitte auf der Steuerung
den Servoreverse "Rev/Norm".
1. Schalten Sie die Fernsteuerung ein
2. Schließen Sie den Akku an und schalten Sie den Fahrtenregler ein.
3. Der Motor piept abhängig von der Gasstellung:
Do, Re ~~ Do, Re, Mi falls Gasknüppel in der Neutralposition
Do, Re ~~ falls Gasknüppel nicht in der Neutralposition
4. NEUTRAL: Halten Sie die Setup-Taste länger als eine Sekunde,
so beginnt die grüne LED zu blinken. Lassen Sie nun die Taste
los, so leuchtet die grüne LED und der Fahrtenregler bestätigt
die Neutralposition, indem der Motor piept (So, So, La, La, So,
So)
5. VOLLGAS: Geben Sie nun Vollgas, und die rote LED wird zur
Bestätigung der Gasstellung aufleuchten.
6. RÜCKWÄRTS/BREMSE: Bei Vollbremse/Rückwärts leuchten
beide LEDs. Zwischen Neutral und Vollbremse sind beide
LEDs aus.
7. Lassen Sie den Gasknüppel los, und die rote und grüne LED blinken abwechselnd gefolgt
vom Piepen des Motors. (So, Fa, Mi, Re, Do) Sobald die grüne LED permanent leuchtet, ist
der Fahrtenregler mit den neu programmierten Knüppelpositionen betriebsbereit.
Anmerkungen: Sie müssen das Basis-Setup nur ausführen, wenn Sie den Regler zum ersten
Mal in Betrieb nehmen, Gas/Bremsweg verstellen oder einen anderen Sender benutzen. Das
Setup kann nur durchgeführt werden, solange der Motor nicht in Betrieb genommen wurde.
(Setup-Knopf am Regler beim Einschalten gedrückt halten!)

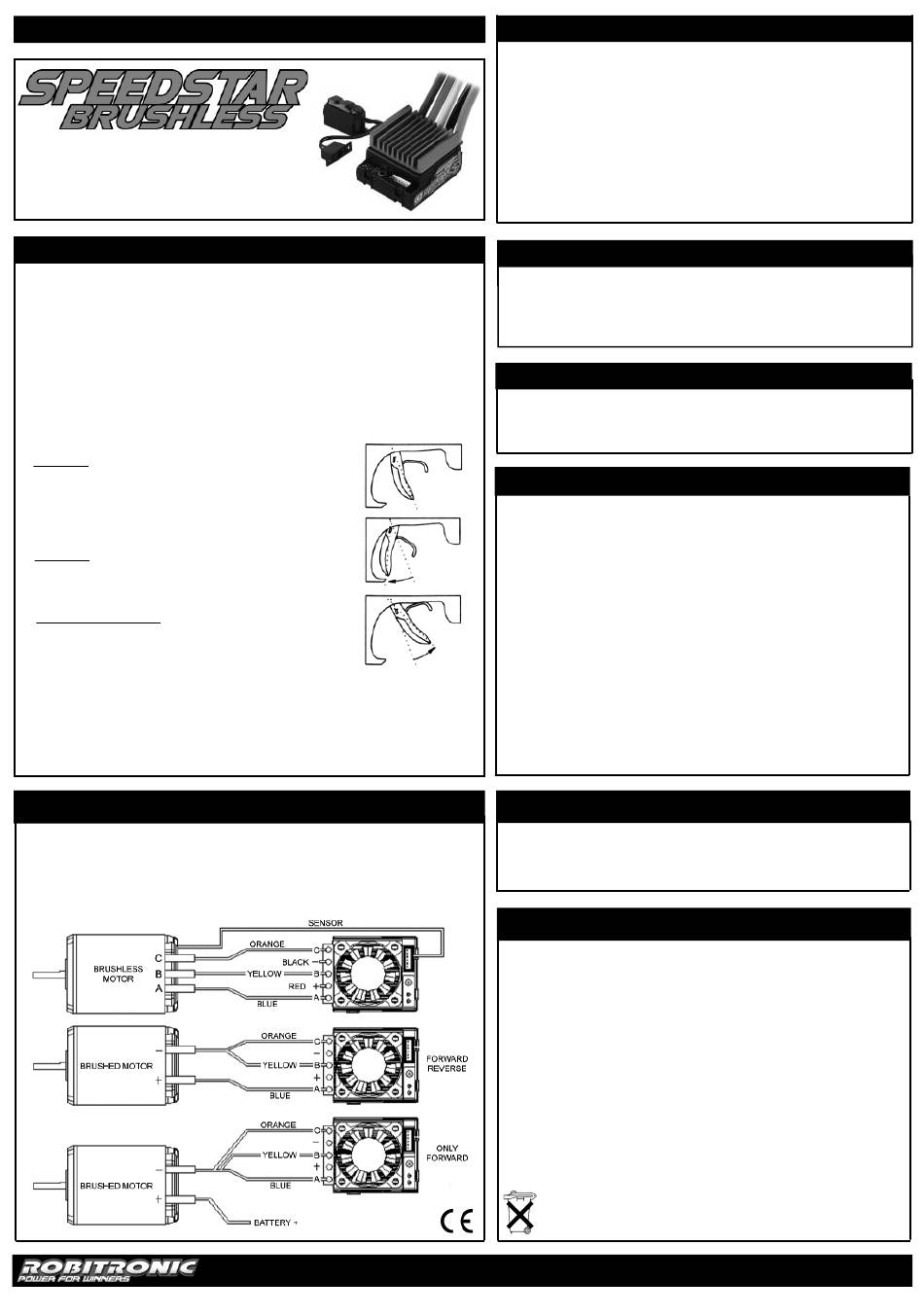

MOTORANSCHLUSS
Bitte achten Sie beim Anschluss des Motors an den Fahrtenregler, dass dieser entsprechend
dem Motortyp und der unten stehenden Grafi k verkabelt wird, da der Fahrtenregler sonst
beschädigt werden kann. Achten Sie auch darauf, den Lötkolben nicht länger als 5 Sekunden
am Regler zu haben, da dieser sonst ebenfalls beschädigt werden kann.
Es ist darauf zu achten, dass bei Verwendung unterschiedlicher Motoren auch der jeweilige
Motortyp im Programmier-Modus geändert werden muss!
R01200
R01201
Electronic Ges.m.b.H. - Brunhildengasse 1/1, 1150 Wien, Austria - Tel: +43-1-982 09 20, Fax: +43-1-982 09 21, www.robitronic.com
REGLER FEATURES
1. Voll proportionaler Vorwärts/Rückwärts (optional) Fahrtenregler mit Bremse
2. Feinfühliges Reglerverhalten
3. 3 verschiedene Motortypen: Brushless sensorlos*, Brushless sensored,
Bürstenmotor
4. Geeignet für NiMH (NiCd), Li-Po und Li-Fe Akkus
5. Einstellbare Strombegrenzer
6. Verschiedene Bremsmodi (geschwindigkeitsabhängig, ABS, Leerlaufbremse
und Bremskrafteinstellung)
7. Rückwärtsgang abschaltbar
8. Taktfrequenzen: 2kHz (Brushed, Brushless sensored) und 32kHz
(Brushless sensorless)
9. Schutz vor Überhitzung
* Der Sensoranschluss darf im sensorlosen Betrieb nicht benutzt werden!
MONTAGE TIPPS
• Um Störungen vorzubeugen, lassen Sie zwischen Empfänger und der
Empfänger antenne mehr als 2 cm Abstand zum Regler und dessen
Verkabelung.
• Befestigen Sie den Fahrtenregler immer mit doppelseitigem Klebeband.
Fahrtenregler werden sehr heiß und können anders befestigt sich leicht lösen.
LED STATUSANZEIGE
Vollgas
Neutralstellung
Volle Bremse od. Rückwärts
Fehler
TECHNISCHE DATEN
Neutral
N
BRUSHLESS Auto Fahrtenregler
Geeignete Motoren
Zellenzahl
Vollgas
Sensored Brushless System
Sensorless Brushless System
Vorwärts/Rückwärts/Bremse
N BEC (Volt/Amp)
Innenwiderstand (Brushless)*
Strombelastbarkeit (Brushless)*
Innenwiderstand (Brushed-V&B)*
Innenwiderstand (Brushed-V&R.)*
Max.
Strombelastbarkeit (Brushed-V&B)*
Bremse
Strombelastbarkeit (Brushed-V&R)*
Motorlimit (Brushless)
Motorlimit (Brushed-Vorwärts&Bremse)
N
Motorlimit (Brushed-Vorwärts&Retour)
Übertemperatur-Abschaltung
Unterspannung-Abschaltung
Strom Überlastschutz
Akkukabel
Motorkabel
Abmessungen(mm)
Gewicht
*bei 25˚C Transistor Temperatur
FEHLERDIAGNOSE
Kein Sendersignal
Unterspannung
Sensorfehler
Übertemperatur
WEITERE INFO
• Verwenden Sie den Fahrtenregler niemals auf feuchten Untergrund, da
dadurch der Regler beschädigt werden kann.
• Keine Lötarbeiten an der Platine durchführen! Garantieverlust!
• Um einen einwandfreien Betrieb zu gewährleisten, verwenden Sie bitte nur
verpolungssichere Qualitäts-Hochstromstecker (z.B. 4mm Goldstecker)
Mit dem Erwerb dieses Robitronic - Produktes haben Sie gleichzeitig eine zweijährige Garantie ab Kaufdatum
erworben, sie deckt nur Material und/oder Verarbeitungsschäden am Fahrtenregler ab.
Von der Garantie ausgeschlossen:
Schäden durch Normale Abnutzung, Schäden die durch Anwendung entstanden sind, sowie Schäden die durch
Vernachlässigung der Sorgfaltsplicht und unsachgemäßer Behandlung und Wartungsfehler entstanden sind
sowie Veränderungen an Regler (Gehäuse, Platine, orig. Stecker, Kabel, ...)
Robitronic übernimmt keinerlei Haftung für Beschädigungen und Ausfälle die direkt oder indirekt, durch die Folge
von sach- oder unsachgemäßen Gebrauch dieses Produktes und dessen benötigten Zubehörprodukte und
Chemikalien, die zum Betrieb erforderlich sind, entstehen.
Die WEEE Richtlinie wurde zum Schutz der menschlichen Gesundheit und der Umwelt auf-
gestellt, um sicherzustellen, dass ausgediente Produkte unter Nutzung der bestmöglichen
Wiederaufbereitungs-, Rückgewinnungs- und technischen Recyclingmöglichkeiten entsorgt
werden. Entsorgen Sie Ihr altes Produkt am Ende seiner Lebensdauer nicht über den normalen
Hausmüll. Bitte informieren Sie sich über die örtlichen Sammelstellen für elektrische und elek-
tronische Abfallprodukte.
Rote LED leuchtet
Grüne LED leuchtet
Beide LEDs leuchten
Rote LED blinkt
Speedstar BL 3.5 / (BL5,5)
Brushless und Brushed
Nicd&NiMH: 4-6 Zellen
Lipo/LiFe: 2 Zellen
ja
ja
ja
6.0V/3.0A
0.00065Ω/phase / (0.0005Ω/phase)
764A/phase / (382A/phase)
0.0001Ω / (0.0002Ω)
0.00048Ω / (0.001Ω)
2292A / (1146A)
764A / (382A)
Über 3.5 turns / (Über 5.5 turns)
kein Limit / (Über 4 turns)
Über 5 turns / (Über 6 turns)
ja
ja
ja
4.0mm / (2.5mm)
2.5mm
34.00 X 38.00 X 30.50
61g (50g)
Die rote LED erlischt für 1 Sekunde und blinkt dann 1x
Die rote LED erlischt für 1 Sekunde und blinkt dann 2x
Die rote LED erlischt für 1 Sekunde und blinkt dann 3x
Die rote LED erlischt für 1 Sekunde und blinkt dann 4x
