Lamello Profi la Pro plus Bedienungsanleitung Seite 28

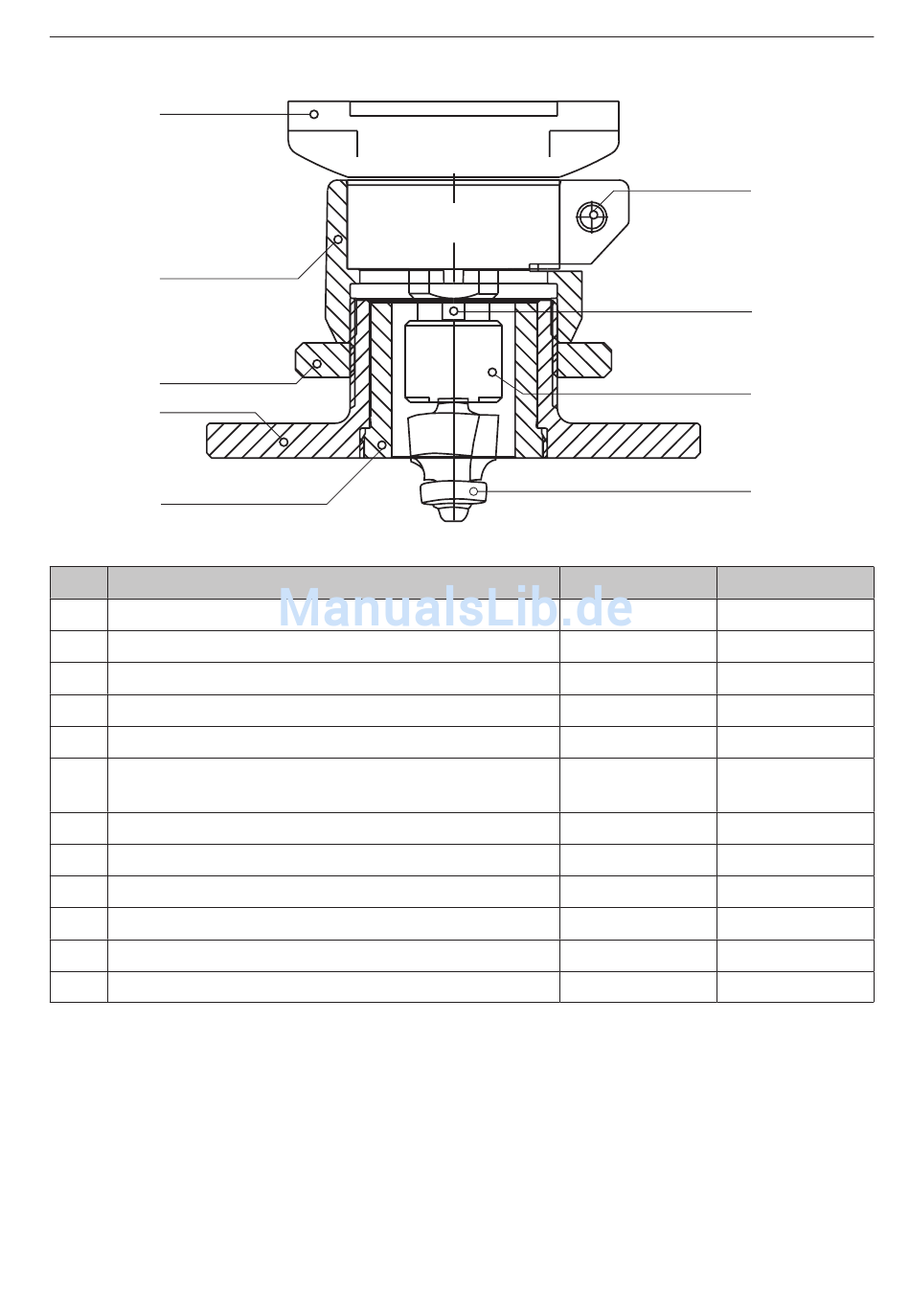

Ersatzteilzeichnung Profila E / E plus
1
2
3
4
5
Pos.
Bezeichnung
1
Elektromotor L48 230 V, CH
Elektromotor L48 230 V, D
2
Zwischenstück M42 x 43
3
Mutter zu Auflageplatte D 100/34
4+5
Auflageplatte D 100/34 + Reduktionseinsatz
Auflageplatte mit Aussparung zu Profila E plus +
4+5
Reduktionseinsatz
Reduktionseinsatz
5
Zylinderschraube M6 x 25
6
Spannzange 1/4 Zoll zu L50
7
Spannzange 8 mm zu L50
Ueberwurfmutter zu Spannzange L50
8
Abrundfräser, HW, Z2, R 2 mm
9
28
Profila E Profila E plus
30 4801CH 30 4801CH
30 4801 30 4801
34 1960 34 1960
34 1956 34 1956
12 1983 -
- 12 1982
34 1964 34 1964
35 2625 35 2625
25 1961 25 1961
25 1962 25 1962
25 1969 25 1969
13 1987 13 1987
6
7
8
9
