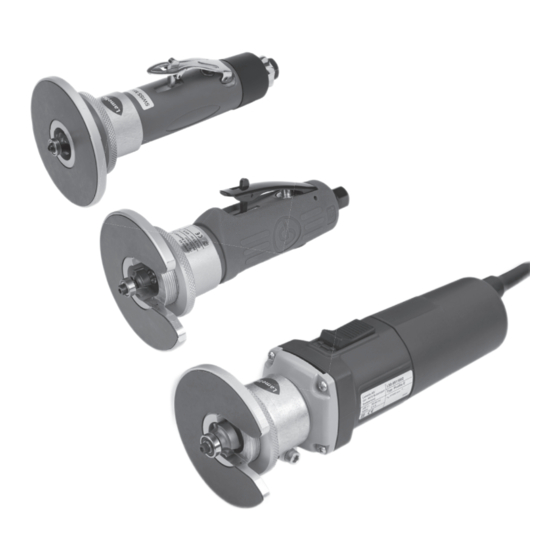

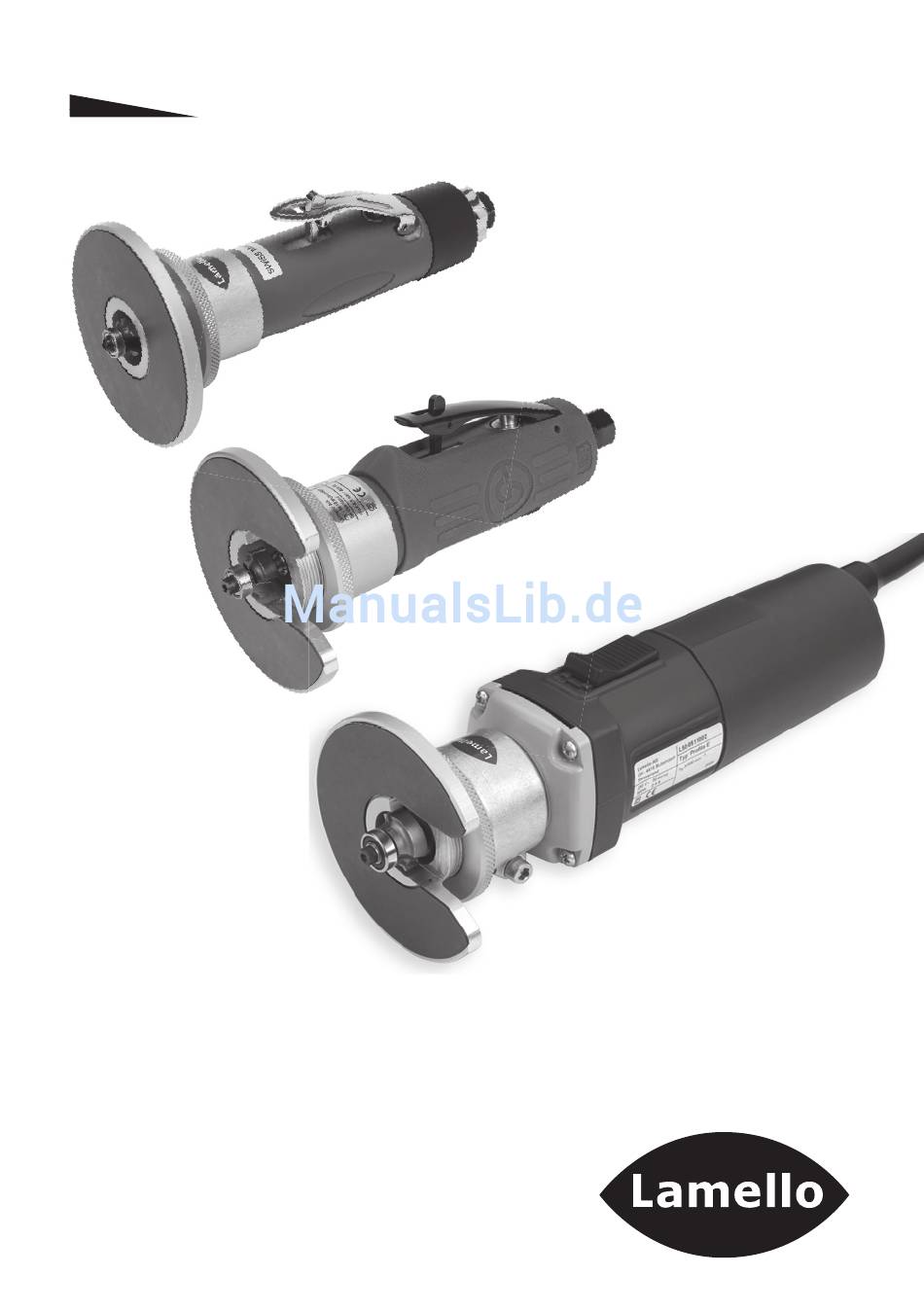

- Seite 1 Lamello Profila Lamello Profila Profi la P2 Profi la Pro plus Profi la E plus Bedienungsanleitung Mode d’emploi Operating instructions Istruzioni d’uso Handleiding Návod k obsluze Návod na obsluhu...
-
Seite 2: Stufenlose Feineinstellung
Profi la E plus Profi la E plus Stufenlose Feineinstellung Kein Verwackeln Durch Einfaches Drehen der Mutter. Auflageplatte wird Aussparung für vorstehende Kanten erlaubt führen der immer imm 100% korrekten Winkel fixiert. Maschine in vertikaler Positon ohne Verwacklen Vorteile und Eigenschaften ·... -
Seite 3: Alle Formen, Jeder Einsatz
Profi la P2 Profi la Pro plus Alle Formen, jeder Einsatz Alle Standardfräser Egal ob nach innen oder aussen gebogen, gerade oder Keine Spezialfräser. Setzen Sie Ihre bestehenden Fräser geschweift. Egal ob Kante oder Deckmaterial vorste- ein. Die Maschinen werden mit Spannzangen Ø 6, 8, hen. -
Seite 4: Eg-Konformitätserklärung
Die typische Hand-Arm-Schwingung ist kleiner als 2.5 m/s Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller... -
Seite 5: Sicherheitshinweise Und Haftung
Deutsch Sicherheitshinweise und Haftung Bitte lesen Sie vor Inbetriebnahme Ihrer Fräsmaschine auch die beiliegenden allgemeinen Sicherheitshinweise aufmerksam durch. Sicherheitshinweise Druckluft kann schwere Verletzungen verursachen Nach Gebrauch stets die Luftzufuhr schliessen, die Druckluft aus dem Schlauch entweichen lassen und das Werkzeug von der Luftzufuhr trennen. -
Seite 6: Technische Daten
Deutsch Technische Daten Maschinenversion Profila E plus Profila P2 Profila Pro plus Motorenleistung 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Drehzahl max. Luftverbrauch 150 l/min 180 l/min Betriebsdruck max. 6.5 bar max. -
Seite 7: Anwendung Und Bedienelemente
3. Aufl ageplatte (2) durch rein- oder rausschrauben auf die gewünschte Position einstellen 4. Gewünschte Drehzahl an der Drehzahlregelung (3) einstellen (nur Profi la Pro plus) 5. Zum Einschalten den Schalter nach vorne schieben (elektrisch) bzw. den Blockierstift (4) nach hinten schieben und den Hebel (5) drücken (pneumatisch) -
Seite 8: Indications Sur La Sécurité Et La Responsabilité
La vibration de l’avant-bras est en-dessous de 2.5 m/s Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller... -
Seite 9: Données Techniques
Français Données techniques Version Profila E plus Profila P2 Profila Pro plus Puissance: 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Vitesse de rotation: Air comprimé: 150 l/min 180 l/min Pression de travail: max. - Seite 10 3. mettre en position la plaque d’appui (2) en vissant ou dévissant 4. ajuster la vitesse de rotation désirée avec le régleur (3) (seulement sur Profi la Pro plus) 5. pour mettre en route, pousser l’interrupteur vers l’avant (électrique) / tirer la goupille de blocage (4) vers l’arrière et presser le levier (5) (pneumatique) 6.
-
Seite 11: Safety Instructions And Liability
Typically the hand-arm vibration is below 2.5 m/s Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller... -
Seite 12: Technical Data
English Technical data Versions Profila E plus Profila P2 Profila Pro plus Power 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Speed Air consumption 150 l/min 180 l/min Maximum pressure max. 6.5 bar max. -
Seite 13: Changing The Cutter
3. Set the baseplate (2) to the correct position by turning left or right 4. Set the ideal tool speed at the speed adjustment (3) (only with Profi la Pro plus) 5. To turn on the machine slide the switch forward (electric) resp. slide the blocking pin (4) backwards and push the lever (5) (pneumatic) 6. -
Seite 14: Norme Di Sicurezza E Responsabilità
Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2.5 m/s Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller... -
Seite 15: Caratteristiche Tecniche
Italiano Caratteristiche tecniche Versione Profila E plus Profila P2 Profila Pro plus Potenza 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Velocità Consumo d‘aria 150 l/min 180 l/min Pressione d‘esercizio max. 6.5 bar max. - Seite 16 3. Portare la base di appoggio (2) alla posizione giusta svitando e avvitandolo giù e sù 4. Regolare i giri desiderati con l’apposito regolatore (3) (solo per Profi la Pro plus) 5. Per accendere la fresatrice premere il pulsante in avanti (elettrica) ossia spingere il blocco (4) verso dietro e premere la leva(5) (pneumatica) 6.
-
Seite 17: Veiligheidstips En Aansprakelijkheid
Kenmerkend is dat de hand-arm vibratie minder is dan 5 m/s Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller... -
Seite 18: Technische Gegevens
Nederlands Technische gegevens Type Profila E plus Profila P2 Profila Pro plus Vermogen 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Toerental (230 V) Luchtverbruik 150 l/min 180 l/min Werkdruk max. 6.5 bar max. - Seite 19 3. Steunplaat (2) door heen- en terugdraaien op de juiste positie instellen. 4. Gewenste toerental met de toerentalregeling (3) einstellen ( enkel voor Profi la Pro plus) 5. Om de elektrische versie in te schakelen, schuift u de schakelaar naar voor. Bij de pneumatische versie, schuift u de blokkeerstift (4) naar achter om daarna de hendel (5) te kunnen indrukken.
-
Seite 20: Před Prvním Použitím
Typické vibrace měřené na rukou a ramenou jsou nižší než 2,5 m.s-2 Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller... -
Seite 21: Technické Údaje
Česky Technické údaje Verze stroje Profila E plus Profila P2 Profila Pro plus Výkon motoru 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Počet ot. max. Spotřeba vzduchu 150 l/min 180 l/min Provozní... - Seite 22 Česky Použití a ovládací prvky 1. Stroj připojte do zásuvky anebo ke zdroji stlačeného vzduchu. 2. Povolte matici (1) na základové desce. 3. Základovou desku (2) nastavte jejím vyšroubováním anebo zašroubováním do požadované polohy. 4. Regulací otáček (3) nastavte požadovaný počet otáček (jen Profi la Plus). 5.
- Seite 23 Typické vibrácie merané na rukách a ramenách sú nižšie ako 2,5 m.s-2 Lamello AG Holzverbindungstechnik Hauptstrasse 149 CH-4416 Bubendorf K. Steiner E.Zeller Lamello AG: Sitz Bubendorf, Gerichtsstand Liestal Haftende Gesellschafterin: Lamello AG, Sitz Bubendorf, Gerichtsstand Liestal Geschäftsführer: Herr Karl Steiner, stellv.: Herr Erich Zeller...
-
Seite 24: Oblasť Použitia
Slovensky Technické údaje Verzia stroja Profila E plus Profila P2 Profila Pro plus Výkon motora 740 W (230 V) 300 W 400 W 31'000 min - 21'000 min - 22'000 min - Počet ot. max. (230 V) Spotreba vzduchu 150 l/min 180 l/min Prevádzkový... - Seite 25 Slovensky Použitie a ovládacie prvky 1. Stroj pripojte do zásuvky alebo k zdroju stlačeného vzduchu. 2. Povoľte maticu (1) na základovej doske. 3. Základovú dosku (2) nastavte jej vyskrutkovaním alebo zaskrutkovaním do požadovanej polohy. 4. Reguláciou otáčok (3) nastavte požadovaný počet otáčok (len Profi la Plus). 5.
- Seite 26 Elektromotor L 48...
- Seite 27 Elektromotor L 48 Pos. Bezeichnung Art.-Nr. Überwurfmutter 251969 Spannzange 1/4” mm 251961 Spannzange 8mm 251962 Linsenblechschraube 3,9x30 314532 Rillenkugellager 6002 2Z 315111 Rillenkugellager 626 Z 313213 4-13 Anker mit Flansch 230 V komplett 314805 Dämmring 314527 Feldpaket 230 V 314607 Motorengehäuse 314515 27, 28...
- Seite 28 Ersatzteilzeichnung Profila E / E plus Pos. Profila E Profila E plus Bezeichnung 30 4801CH 30 4801CH Elektromotor L48 230 V, CH 30 4801 30 4801 Elektromotor L48 230 V, D 34 1960 34 1960 Zwischenstück M42 x 43 34 1956 34 1956 Mutter zu Auflageplatte D 100/34 12 1983...
- Seite 29 Ersatzteilzeichnung Profila P / P2 / Pro / Pro plus Pos. Bezeichnung P2 (P53) Pro plus (P52) Auflageplatte D 100/34 12 1984 12 1987 Mutter zu Auflageplatte D 100/34 34 1956 34 1956 Gewindehülse 34 1957 34 1957 Spannzange 6 mm 25 1986 251966 Spannzange 8 mm...
