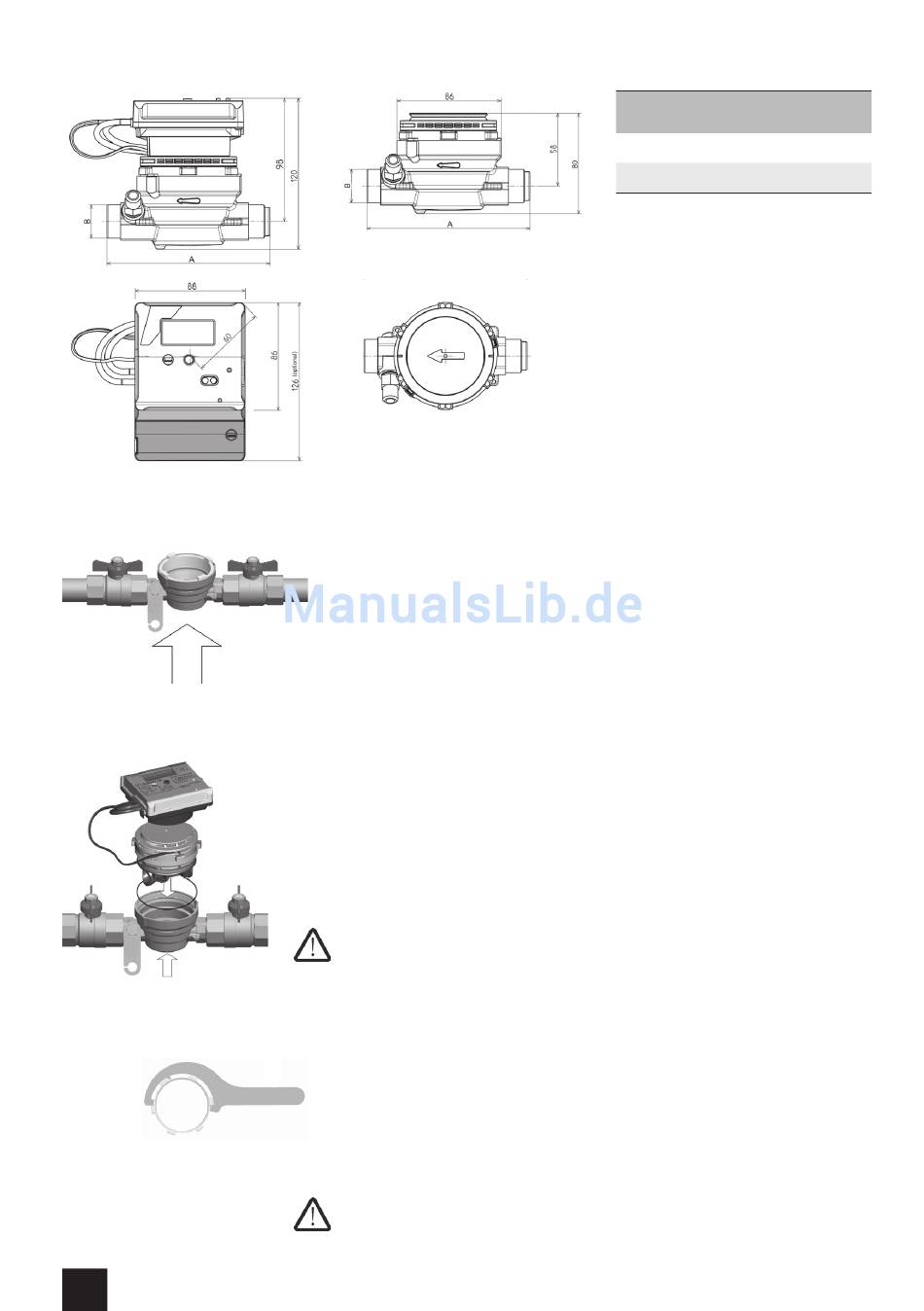

geRäteabMeSSungen (in eat)
Abb. 1
Abb. 2 / 3
MS-WMZ-MK
2
Montage (abb. 1)
Umwälzpumpe der Heizung abstellen und Kugelhähne schließen. Noch einmal
die Übereinstimmung von Fließrichtung und Fließrichtungspfeilen kontrollie-
ren, ggf. fehlerhaften Einbau korrigieren. Einbauort EAT (Rücklauf/Vorlauf) mit
Aufdruck auf dem Rechenwerk auf Übereinstimmung prüfen. Blindflansch mit
Montageschlüssel aus dem Gehäuse (EAT) herausschrauben. Alte O-Ring-
Dichtung entfernen.
Eichaustausch
• Umwälzpumpe abstellen
• Absperrorgane schließen und Rohrleitung druckentlasten (evtl. durch leichtes
Öffnen eines Absperrorgans)
• Plombierungen aufbrechen und Temperaturfühler aus dem EAT und dem
Vorlauf T-Stück bzw. aus dem Vorlaufkugelhahn herausschrauben
• Alten Messkapselwärmezähler mit Montageschlüssel (Art. Nr. 5699000006)
aus dem EAT schrauben. Einbau wie folgt.
Montage WäRMeZähleR MeSSKapSel (abb. 2 / 3)
Neue O-Ring-Dichtung fetten (nur beiliegendes Fett verwenden) und in die obere
Gehäusestufe des EATs einlegen. Messkapsel entsprechend Fließrichtungsp-
feilen einsetzen (s. Bodenprägung im EAT und Prägung auf dem Durchfluss-
sensor); eingepressten Stift beachten (der Stift muss in die Aussparung in der
Messkapsel passen).
achtung: das Kabel darf beim abnehmen des Rechenwerks nicht
durchtrennt werden!
Der Integral-MK UltraMaXX ist zugelassen für die Verwendung in EATs, die den
Anforderungen des Typ A1 gemäß EN 14154-2 Anhang B entsprechen. Kopfring der
Messkapsel einschrauben und mit Montageschlüssel leicht anziehen (ca. 30 Nm).
achtung: bei der benutzung des Montageschlüssels darauf achten,
dass kein Kabel des Zählers beschädigt wird. Rechenwerk in ablese-
position drehen.
Montageschlüssel WMZ-MK separat über den Fachgroßhandel beziehen
(Art. Nr. 5699000006).
Montage hinWeiS
Die Verwendung der Wärmemengenzähler-Temperaturfühler ist nur erlaubt in
Verbindung mit für den Fühler entsprechend zugelassenen Temperaturfühler-
messstellen. Beide Messstellen eines Wärmemengenzählers müssen gleich aus-
gelegt sein. Eine Kombination von Tauchhülse und Direktmessung ist verboten.
eat
für Zähler-
a
b
Dn
varianten
15
110 mm
3 / 4"
20
130 mm
1"
qp 1,5 + 2,5
qp 1,5
