ITRON Integral-V UltraLite Montageanleitung

MONTAGEANLEITUNG
Integral-V UltraLite / CF-UltraMaXX V
für Temperaturfühler ø 5,0 oder 5,2
LIEFERUMFANG
• Kompaktwärmezähler
• Dichtungsmaterial
• Plombierungsmaterial
• Wandhalterung
• Montageanleitung
• Bedienungsanleitung
(Bitte beim Gerät belassen!)
• Montage- und Übergabeprotokoll
WICHTIG VOR DER MONTAGE:
Heizwassernetze werden bei hohen Temperaturen und hohen Drücken
betrieben, die bei fehlerhaftem Umgang schwere körperliche Verletzungen
verursachen können. Deshalb dürfen die Messgeräte nur von qualifiziertem und
geschultem Personal installiert werden. Die Rohrleitungen müssen geerdet sein.
Die Installation eines Wärmezählers muss entsprechend den anerkannten Regeln
der Technik (z.B. EN 1434-6) so erfolgen, dass eine einwandfreie Messwerterfas-
sung erfolgen kann. Die Ablesung muss ohne weitere Hilfsmittel erfolgen können
und eine problemlose Demontage der einzelnen Komponenten nach Ablauf der
Eichgültigkeit möglich sein!
ZUSÄTZLICH IST FOLGENDES ZU BEACHTEN:
• Zulässige Umgebungstemperatur (von 5°C - 50°C) und Wassertemperatur für den Durchflusssensor (max. 120°C) beachten.
• Vor Montage des Durchflusssensors das Rohrsystem gründlich spülen.
• Rechenwerk/Durchflusssensor/Signalleitungen (z.B. Fühlerkabel) sind nach EN 1434-6 nicht in der Nähe von
stromführenden Netzleitungen und/oder elektromagnetischen Störquellen zu installieren/verlegen (min. 50 mm Abstand).
• Achtung: Bei besonders starken elektromagnetischen Störquellen, wie z.B. Maschinen, Frequenzumformer,
Wechselrichter, Leistungschalter, starkstromversorgter Pumpen, Neonröhren, ist besondere Sorgfalt geboten und der
Abstand zu den Signalleitungen des Wärmezählers auf 50 cm zu erhöhen.
• ESD gerechte Montage bei externen Kabeln nach EN 61340-5-1:2008.
• Umgebungsklasse C nach EN 1434-1 sowie E1 und M1 nach Richtlinie 2004/22/EG.
• Der Durchflusssensor darf niemals am Anschlusskabel angehoben oder transportiert werden!
• Kabel nicht an heißen Leitungen verlegen.
• Das Öffnen von Eichplomben zieht den Verlust der Eichgültigkeit und Garantie nach sich.
• Die Reinigung des Gehäuses darf nur von außen und mit einem weichen, leicht angefeuchteten Tuch ausgeführt werden,
keine Reinigungsmittel verwenden.
• Keinesfalls Schweißarbeiten in der Nähe des Zählers durchführen.
• Der Zähler sollte in der Originalverpackung bleiben, bis alle Anschluss-, Isolier-, Lackier- und Spülarbeiten beendet sind.
• Den Zähler immer entsprechend der auf dem Typenschild aufgedruckten Einbauposition (Vorlauf oder Rücklauf) montieren.
• Der Durchflusssensor kann sowohl horizontal als auch vertikal eingebaut werden. Nicht Überkopf!
• Der Wärmezähler ist gegen Beschädigung durch Stöße oder Vibrationen zu schützen, die am Einbauort entstehen
können. Bei Inbetriebnahme müssen die Absperrorgane langsam geöffnet werden.
• Gewindeanschlüsse am Zähler müssen in Nennweite DN und Nenndruck PN (nach EN 1092) den jeweiligen
Gegenstücken der Rohrleitung entsprechen. Das Messgerät darf keinen von Rohren oder Formstücken verursachten
übermäßigen Spannungen ausgesetzt werden. Die Rohrleitungen des Heizungssystems sind vor und hinter dem
Wärmezähler hinreichend zu verankern. Alle verwendeten Schrauben, Muttern und Dichtungen müssen für die
Nennwerte DN, Druckstufe PN, die maximale Temperatur und den maximal zulässigen Druck ausgelegt sein.
• Die Plombierung des Zählers selbst und der Temperaturfühler ist wichtig und verhindert unbefugte Demontage.
• Elektro-Altgeräte und darin enthaltene Batterien dürfen nicht dem Hausmüll zugeführt werden.
• Wir nehmen unsere Produkte nach Gebrauch zur fachgerechten Entsorgung kostenlos zurück.
Beipack Temperaturfühlermontage:
• Eine Klappverschraubung (hellgrau)
für Tauchhülse Ø 5,0 und 5,2
• Zwei Messingschraubungen
mit O-Ring und Hilfswerkzeug
für Direktmessung. Beipack
mit Direktmessungsadapter und
Kupferdichtung. Zwei Hinweis-
schilder Direktmessung.

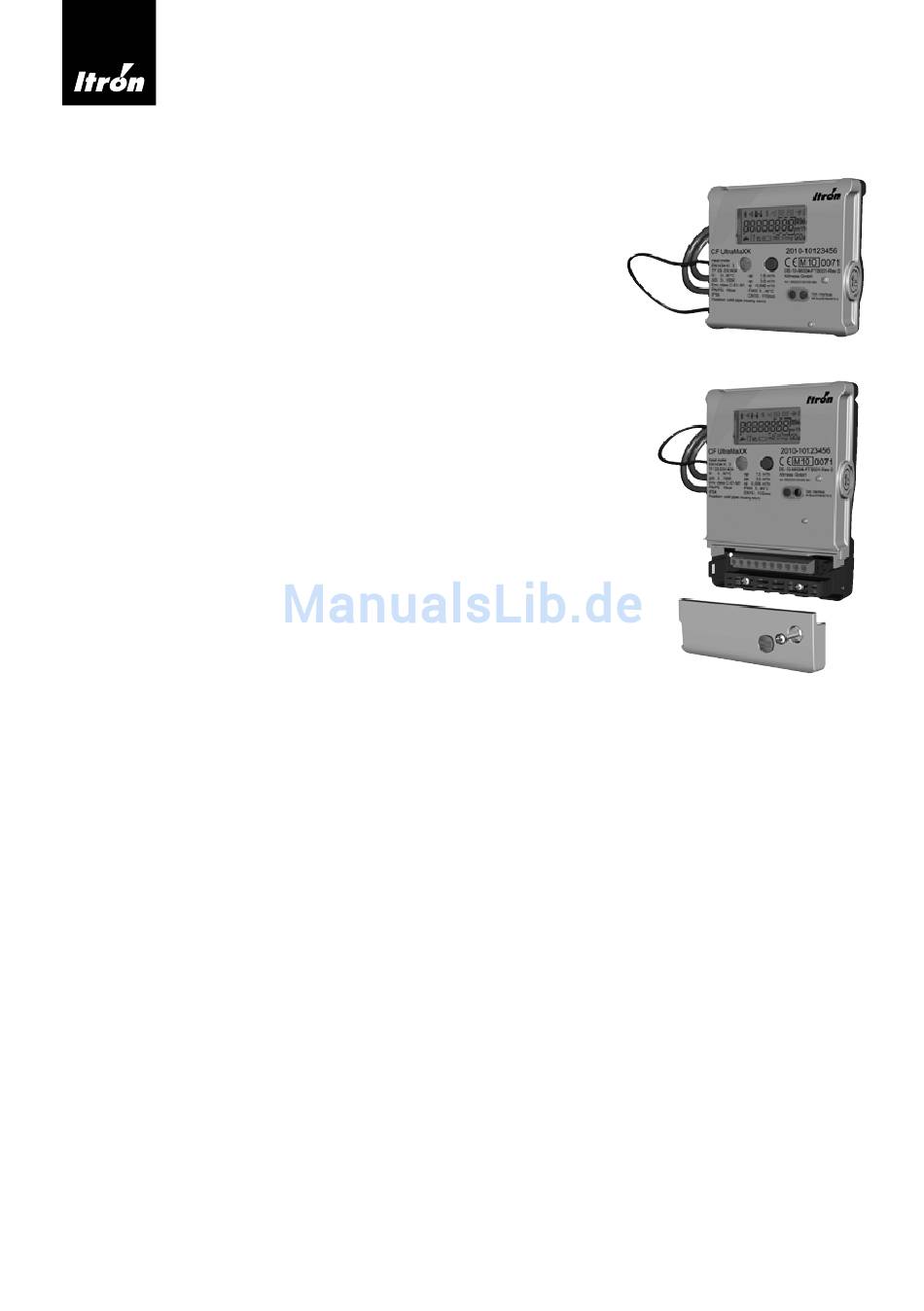

Kleines Rechenwerk
Großes Rechenwerk
