Inhaltszusammenfassung für DigiTech Supernatural
- Seite 1 Supernatural A M B I E N T V E R B...
-
Seite 2: Konformitätserklärung
Netzadapter, der den Anforderungen Sandy, Utah 84070, USA von EN60065, EN60742 oder Datum: 25. Juni 2012 gleichwertig entspricht) Europäischer Kontakt: Ihre DigiTech-Verkaufsniederlassung sich nach folgenden Produktspezifikationen richtet: und das Servicebüro oder auch Sicherheit: IEC 60065 -01+Amd 1 Harman Signal Processing... -
Seite 3: Elektromagnetische Verträglichkeit
WARNUNG: Entsorgen Sie das Gerät nicht im Haushaltsmüll. Elektronischer Müll ist getrennt in Übereinstimmung mit der entsprechenden Gesetzgebung zu entsorgen. Dies beinhaltet korrekte Entsorgung, Abholung und Recycling. Zu Ihrem Schutz lesen Sie bitte Folgendes: Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten Elektrogeräte kostenfrei an dafür geeigneten Sammelstellen oder beim Elektrofachhändler Wichtige Sicherheitshinweise abgeben (nur beim Kauf eines Neugeräts). -
Seite 4: Garantie
DigiTech® ist sehr stolz auf seine Produkte und gewährt auf jedes Produkt die folgende Garantie: 1. Bitte registrieren Sie sich online auf www.digitech.com innerhalb von zehn Tagen ab dem Kauf Ihres Produkts, um diese Garantie zu validieren. Diese Garantie ist nur in den Vereinigten Staaten von Amerika gültig. - Seite 5 Falls Sie eine Veränderung der LED-Helligkeit feststellen oder das Pedal nicht vom Bypass zum Effekt wechselt, wechseln Sie bitte die Batterie gegen eine neue 9-Volt-Alkalibatterie aus oder wenden Sie sich an Ihren lokalen DigiTech-Händler, um das optionale Netzteil zu kaufen und das volle Potenzial des Pedals mit unbegrenzter Leistungsfähigkeit nutzen zu...
-
Seite 7: Im Lieferumfang Enthalten

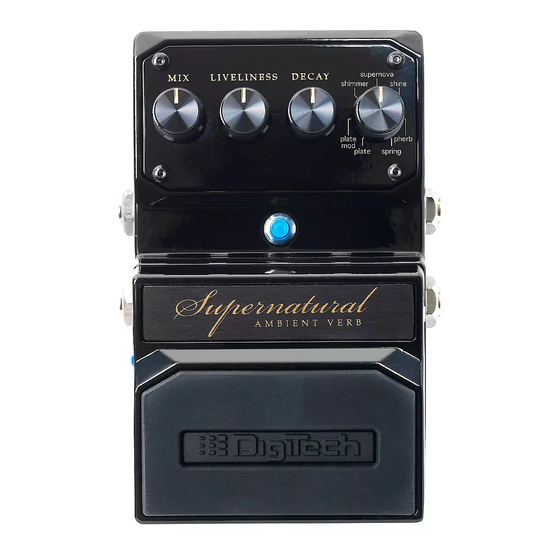

Einführung Die HardWire -Serie von DigiTech ist eine bemerkenswerte Errungenschaft auf ® dem Gebiet der Effektpedalen für Gitarren und zeichnet sich durch bedeutende Verbesserungen in diesem Bereich aus. Die Pedalen der HardWire-Serie bieten eine Sammlung bekannter Effekte mit unerreichter Tonqualität und hervorragenden Regelmöglichkeiten. - Seite 8 Pedalübersicht M I X L I V E L I N E S S D E C AY Supernatural A M B I E N T V E R B...
- Seite 9 Welches sind die Funktionen? Mix-Knopf - Regelt den Reverb-Pegel. Drehen Sie diesen Knopf im Uhrzeigersinn, um den Reverb-Pegel zu erhöhen, und gegen den Uhrzeigersinn, um den Reverb-Pegel zu verringern. DC-Adapterbuchse - Schließen Sie das optionale Netzteil an dieser Buchse an. Verwenden Sie das richtige Netzteil, das der jeweils erforderlichen Netzspannung entspricht.
- Seite 10 supernova • - Reverb aus dem „Weltall“ mit drehendem Flange und Tonhöhenverschiebung. • shine - Shimmer Reverb mit zusätzlichem, üppigem dickem Refrain. • pherb - Reicher Lexicon Hall Reverb mit einem Hauch von Phasing. • spring - Der unverkennbare klassische „Surf“-Reverb. Eingang 1 (Mono) - Schließen Sie Ihr Instrument, den Ausgang eines Pedals oder einen Verstärkereffekt-Send an diese Buchse an.
- Seite 11 Haltestifte des Fußschalters - Diese beiden Haltestife sind federbelastet und fixieren den Fußschalter. Weitere Informationen zum Zugang zur Batterie und Batteriewechsel finden Sie auf Seite 10. Weitere Informationen zur Verwendung und Änderung der Fahnenschaltereinstellungen finden Sie auf Seite 6. Anzeige-LED - Leuchtet bei eingeschaltetem Effekt auf. Bei niedrigem Batterieladezustand (ca.
- Seite 12 Das Supernatural hat einen Schalter, der das kontinuierliche Hören des Reverb-Signals nach der Umgehung des Effekts gestattet. Wenn der Fahnenschalter eingeschaltet (d. h. auf ON gestellt) ist, verwendet das Supernatural nicht den echten Hardwire Bypass. Falls Sie den echten Hardwire Bypass immer verwenden wollen, stellen Sie den Fahnenschalter auf OFF.
- Seite 13 Fahnenschalter Fahnen ein Fahnen aus...
- Seite 14 Einrichtung des Verstärkers Optionales Netzteil oder Supernatural...
- Seite 15 Einrichtung der Effekte Verst.-Return Optionales Netzteil Verst.-Send Supernatural ANMERKUNG: Falls der Effects Loop des Verstärkers eine Mixsteuerung hat, stellen Sie das Mix auf 100% Effektsignal.
- Seite 16 Batteriebetrieb Sollte die Batterie vollständig leer sein, schalten die HardWire-Pedalen automatisch in den Bypass-Modus. So müssen Sie das Pedal nicht von Ihrem Pedalboard nehmen, falls die Batterie leer sein sollte. Gehen Sie wie folgt vor, um die Batterie zu wechseln: Drücken Sie mit dem Stecker eines einfachen 1/4”-Gitarrenkabels einen der Haltestifte, die sich an der Seite des Fußschalters befinden, vorsichtig nach innen und nehmen Sie den Gehäusedeckel ab.
- Seite 17 Fußschalter Pedalschalterarm 9-V-GS-Batterie Fußschalter- Haltestift Batteriefach Fußschalter-Haltestift Feder Pedalgehäuse...
- Seite 18 Performance Accessories Mit den Performance Accessories integrieren Sie ein HardWire-Pedal im Handumdrehen in jedes Pedalboard. Die folgenden Accessories sind im Lieferumfang enthalten: • Pedalboardmatte mit Lasche (entworfen zum Anbringen auf den Oberflächen der gebräuchlichsten Pedalboards) • Fluoreszierender Aufkleber für den Fußschalter (gut erkennbar auf dunklen Bühnen) •...
- Seite 19 Pedalboardmatte mit Lasche Gehen Sie wie folgt vor, um die Pedalboardmatte anzubringen: Entfernen Sie den Gummiboden von der Unterseite des Pedals. Entfernen Sie die Schutzfolie der selbstklebenden Seite der Pedalboardmatte. Bringen Sie die Pedalboardmatte an der Unterseite des Pedals an.
- Seite 20 Fluoreszierender Aufkleber für den Fußschalter Gehen Sie wie folgt vor, um den fluoreszierenden Aufkleber für den Fußschalter anzubringen: Entfernen Sie die Schutzfolie der selbstklebenden Seite des fluoreszierenden Aufklebers für den Fußschalter. Bringen Sie den fluoreszierenden Aufkleber auf der Oberseite des Fußschalters an.
- Seite 21 StompLock Gehen Sie wie folgt vor, um das StompLock über den Pedalknöpfen zu platzieren: Stellen Sie die Knöpfe auf Ihre bevorzugte Einstellung. Drücken Sie das StompLock vorsichtig über die Oberkante der Knöpfe. Zum Entfernen des StompLocks heben Sie zuerst eine Seite und danach die andere Seite vorsichtig an.
-
Seite 22: Spezifikationen
Spezifikationen Pegel, Liveliness, Decay (Abschwellung), Typ, Ein/Aus-Pedal Regler: Input 1 (Mono), Input 2, Output 1 (Mono), Output 2 Anschlüsse/Buchsen: >1 MΩ (Stereo), >500 kΩ (Mono) - Effekt ein Eingangsimpedanz: 1 kΩ - Effekt ein Ausgangsimpedanz: Echte Hardwire-Umgehung - Effekt aus Eingangsimpedanz: Echte Hardwire-Umgehung - Effekt aus Ausgangsimpedanz:... - Seite 24 Sandy, Utah 84070, USA Tel.: (801) 566-8800 Fax: (801) 566-7005 DigiTech und HardWire sind ® ® eingetragene Warenzeichen von Harman. Entwickelt in den USA. Copyright - Harman Gedruckt in China. HardWire Supernatural ® Bedienungshandbuch 5020843-B Besuchen Sie uns unter: www.digitech.com...
