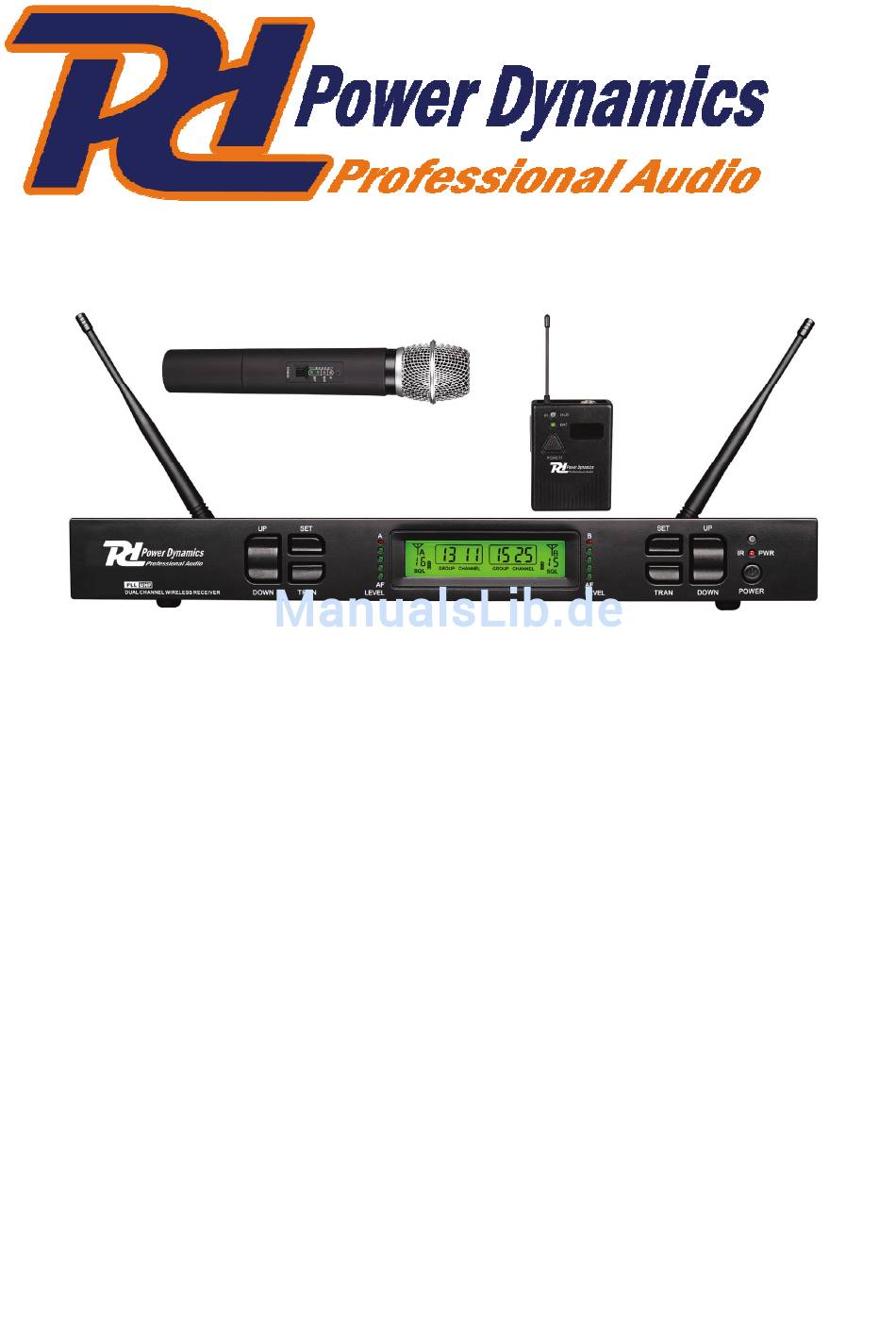

- Seite 1 WIRELESS MICROPHONE SYSTEM 179.100 / 179.102 / 179.104 Instruction Manual Gebruiksaanwijzing Gebrauchsanleitung...
-
Seite 26: Sicherheitsvorschriften
Lassen Sie das Gerät erst auf Raumtemperatur kommen. Wenn das Gerät sichtbar beschädigt ist, darf es NICHT an eine Steckdose angeschlossen und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall Power Dynamics Vor Kindern schützen. Stecker niemals mit nassen Händen anfassen. -
Seite 27: Systemkomponenten
System Komponenten Bodypack Sender (mit Krawatten- und Kopf- Mikrofon und Anschluß für Gitarre) Handmikrofon Dual-Kanal Empfänger Empfänger : Bedienung 1. Audio-Pegel-Anzeige: Zeigt den Pegel des Audiosignals. Ein grünes Signal zeigt eine normale Wiedergabe während ein rotes Signal eine Überbelastung des Signals zeigt. 2. - Seite 28 13. Adapterkabel (12-18VDC) 14. XLR-Ausgangsbuchsen (symmetrisch) 15. Lautstärkeregelung 16. 6,35-Klinke-Ausgang (unsymmetrisch) 17. Squelch: 2 Regler Kanal A/B um die Qualität des Signals zu verbessern und Geräusche zu reduzieren. Das System ist werkseitig voreingestellt. 18. TNC Antenne Anschlüsse (Eingänge): Die Antennen sind hier an zu schließen. Die Anschlüsse sind auch ausgestattet mit einem 9Vdc Ausgang für Speisung eines Antennenverstärkers.
-
Seite 29: System Anschlüsse
1. Antenne: Die flexible Antenne auf den Sender montieren 2. IR / Mute-Anzeige: Grün bedeutet, das System wartet auf einem Code. Rot bedeutet Mute-anzeige (Stummschaltung). Wenn die Anzeige nicht leuchtet, ist das System im normalen Betrieb. 3. Batterie-Power Anzeige: Rot weist auf eine niedrige Batteriespannung. 4. -
Seite 30: Empfänger Bedienung ( Wahl Der Kanäle)
Kopfmicrofon Anschluß Gitarre Anschluß Batterien einlegen Empfänger Bedienung ( Wahl der Kanäle) Schalten Sie den Empfänger ein bevor der Sender betrieben wird. Kanal Set-up : Drücken Sie die SET-Taste, die Kanal-Anzeige blinkt. ▲ ▼ Drücke oder um ein Kanal zu wählen. -
Seite 31: Handmikrofon Bedienung
Gruppe Set-up : Drücken Sie die SET-Taste, die Gruppe-Anzeige blinkt. ▲ ▼ Drücke oder um eine Gruppe zu wählen. Squelch Set-up : Drücken Sie die SET-Taste, die SQL-Anzeige blinkt. ▲ ▼ Drücke oder um die gewünschte SQL zu wählen. (Empfohlen wird zwischen 15 und 20 ) Hinweis: Für die oben genannten Einstellungen gilt daß... -
Seite 32: Bodypack Sender Bedienung
Wenn der Code festgelegt werden sollte (Kanal-Tuning) gehen Sie zum Code-Modus (siehe weiter im Handbuch). Nach + / - 20 Sekunden geht die grüne IR-LED aus, dann verlassen Sie den Modus. Die MUE / BAT LED’s leuchten auf und zeigen an dass das Mikrofon im Stummzustand (Mute) ist. - Seite 33 Wenn der Code festgelegt werden sollte (Kanal-Tuning) gehen Sie zum Code-Modus (siehe weiter im Handbuch). Nach + / - 20 Sekunden geht die grüne IR-LED aus, dann verlassen Sie den Modus. Die MUE / BAT LED’s leuchten auf und zeigen an dass das Mikrofon im Stummzustand (Mute) ist.
- Seite 34 Die Power-Taste 2 oder3 seconden festhalten. Zuerst der Empfänger einschalten. Vergewissern Sie sich daß sich der Sender innerhalb von 50cm des Empfängers befindet. Drücken Sie die TRAN-Taste des Empfängers, die IR/PWR Anzeige blinkt, Empfänger und Sender kommen jetzt in Code-Modus. Handmikrofon : Wenn der Sender den empfangenen Code des Empfängers akzeptiert zeigt sich folgendes : Der IR-Indikator am Sender leuchtet nicht mehr.
- Seite 35 Bodypack Sender Wenn der Sender den empfangenen Code des Empfängers akzeptiert zeigt sich folgendes : Wennn der grüne IR-Indikator am Sender nicht mehr leuchtet und der rote MUE- LED leuchtet auf, ist die Synchronisation jetzt abgeschlossen und kommt der Sender im Ruhezustand (MUE / BAT leuchtet).
-
Seite 36: Akku Kapazität Überprüfen
Drücken Sie die TRAN-Taste des Empfängers, die IR/PWR Anzeige blinkt, Empfänger und Sender kommen jetzt in Code-Modus. Blättern Sie zurück zu den Informationen über "Handmikrofon" und "Body Pack Sender", um den Code modus festzulegen. Akku Kapazität überprüfen Wenn der Empfänger und Sender eingeschaltet sind, nachdem die Codefestlegung abgeschlossen ist, 1 Sekunde die Power-Taste am Sender drücken (BAT LED leuchtet). -
Seite 37: Technische Daten
Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.
