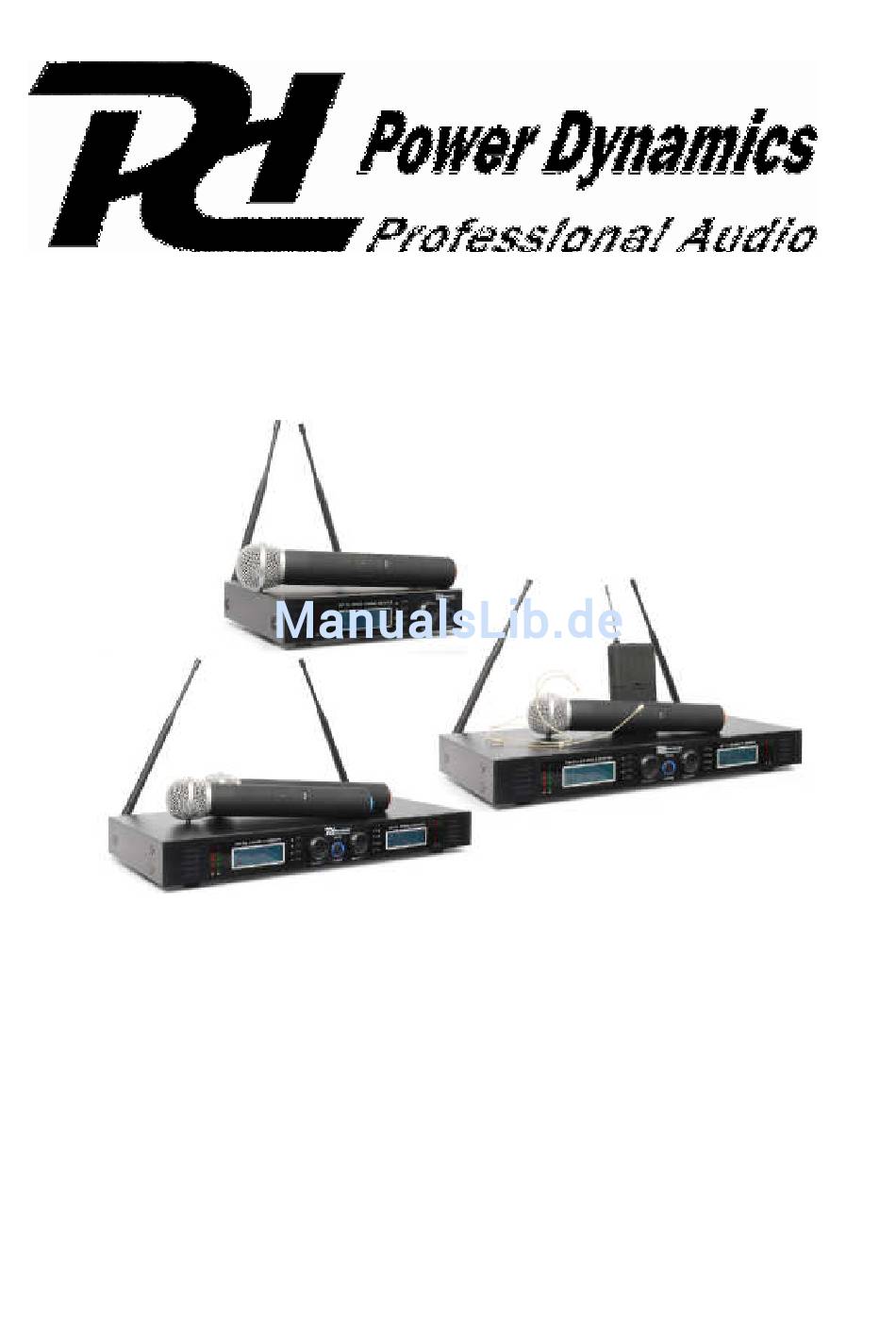

- Seite 1 WIRELESS MICROPHONE SYSTEMS 179.126-2x16Channel 179.130-2x16Channel 179.133-1x16Channel Instruction Manual Gebruiksaanwijzing Gebrauchsanleitung...
- Seite 2 This would also invalid your warranty. The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings contained in this manual. Power Dynamics cannot be held responsible for personal injuries caused by a disrespect of the safety recommendations and warnings.
-
Seite 3: System Features
AFS- channel searching SYSTEM SETUP 179.126 UHF 2x 16 ch with hand-held and headset system 179.130 UHF 2x 16 ch with two handheld mics 179.133 UHF 1x 16 ch with one handheld mic 1. Power switch to switch ON/OFF the system 2. - Seite 4 13. Mix out: Output jack for both channels 14. Output jack channel B 15. Output jack channel A 16. Power inlet, 12-15Vdc 17. AC power input 18. Balance outputs Receiver LCD display panel: 19. RF signal receipt display 20. AF signal volume display 21.
-
Seite 5: Bodypack Transmitter
BODYPACK TRANSMITTER 30. Antenna. 31. Power Button 32. Input Connector: It is TA3 PINS connector; It is suitable for the lavaliere microphones system/ Headset microphone systems. 33. Lavalier/Headset audio level switch IR-------------IR SETTING Turn on the transmitter and the receiver, set the desired channel or the desired frequency on the receiver. -
Seite 6: Operation
LOCK-------------LOCK SETTING Press SET and DOWN key at the same time to lock. After locked press any key will not change the settings of the system. AFS: This AFS channel searching system simplifies the operating procedure. Turn on the system. Press SET and UP key at the same and the system will automatically scan the frequency. -
Seite 7: Troubleshooting
Receiver: Intermediate freq........72.1MHz/10.7MHz Antenna input..........50 Ohms/TNC Sensitivity...........15dBuV RF squelch..........>80dB Transmitter: Input max ...........130dB Cartridge ............Condenser/Dynamic(Optional) Battery............2*AA TROUBLESHOOTING: Problem Solution No sound: Status: receiver RF monitor 1. Check mic power switch is in “ON” does not light up. position. 2. Check antenna connection. 3. - Seite 8 Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.
-
Seite 9: Systeem Setup
H. AFS- kanaalzoeker I. Geschikt voor 19” rack SYSTEEM SETUP 179.126 UHF 2x 16 kanaals met handmicrofoon en headset systeem 179.130 UHF 2x 16 kanaals met twee handmicrofoons 179.133 UHF 1x 16 kanaals met één handmicrofoons 1. Aan/Uit schakelaar 2. Volumeregelaar 3. - Seite 10 13. Mix out: Uitgangsjack voor beide kanalen 14. Uitgangsjack voor kanaal B 15. Uitgangsjack voor kanaal A 16. 12-15Vdc aansluiting 17. 220-240Vac aansluiting 18. Gebalanceerde aansluitingen Ontvanger LCD display: 19. RF: ontvangst signaal weergave sterk of zwak 20. AF: geluidssterkte signaal weergave sterk of zwak 21.
- Seite 11 BODYPACK ZENDER 30. Antenne. 31. Aan/Uit schakelaar bodypack. 32. Ingang 3 PINS connector; geschikt voor lavalier microfoons / Headset microfoon systems. 33. Lavalier/Headset niveau schakelaar IR-------------IR INSTELLING Zet de zender en de ontvanger aan, stel het gewenste kanaal of de gewenste frequentie in op de ontvanger.
- Seite 12 LOCK-------------LOCK INSTELLING Druk de SET en DOWN toets tegelijkertijd om de instelling vast te zetten (locken). Daarna functioneert geen enkele toets meer! Het systeem is op slot gezet. AFS: Dit AFS kanaalzoek- systeem vergemakkelijkt de werkwijze. Schakel het systeem in. Druk de SET en UP toets en het systeem zal automatisch de frequenties gaan scannen.
-
Seite 13: Probleemoplossing
Ontvanger: Midden frequentie ........72.1MHz/10.7MHz Antenne ingang..........50 Ohms/TNC Gevoeligheid ..........15dBuV RF squelch..........>80dB Zender: Ingang max ..........130dB Cartridge ............Condenser/Dynamisch(Optie) Batterij............2*AA PROBLEEMOPLOSSING: Probleem Oplossing Geen geluid : Status: Geen RF 1. Controleer of de microfoon signaalsterkte in de display. aanstaat. 2. Controleer antenne aansluiting. 3. -
Seite 14: Sicherheitsvorschriften
Garantieanspruch.Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form. -
Seite 15: Systemeigenschaften
H. AFS- Kanalfinder I. Geeignet für 19” Rack SYSTEM SETUP 179.126 UHF 2x 16 Kanäle mit Hand-Funkmikrofon und Headset System 179.130 UHF 2x 16 Kanäle mit zwei Hand-Funkmikrofone 179.133 UHF 1x 16 Kanäle mit éinem Hand-Funkmikrofon 1. Ein/Aus Schalter 2. Lautstärkeregler 3. - Seite 16 13. Mix out: Ausgangsbuchse für beiden Kanäle 14. Ausgangsbuchse Kanal B 15. Ausgangsbuchse Kanal A 16. 12-15Vdc Eingangsbuchse 17. 220-240Vac Buchse 18. Symmetrischer Ausgänge Empfänger LCD Display: 19. F signal Anziege 20. AF signal Anziege 21. Verwendeter Frequenzkanal 22. RF Antennensignal Status 23.
- Seite 17 BODYPACK SENDER 30. Antenne. 31. Ein/Aus Schalter Bodypack. 32. Eingang 3 PIN Buchse; geeignet für Lavalier Mikrofone / Headset Mikrofon Systeme. 33. Lavalier/Headset Schalter IR-------------IR EINSTELLUNG Schalten Sie den Sender und Empfänger an, stellen Sie den gewünschten Frequenz am Receiver ein. Halten Sie den Sender + / - 10 cm von der IR-LED auf dem Empfänger, drücken Sie die IR-Taste, die Anzeige "SEND"...
-
Seite 18: Bedienung
LOCK-------------LOCK EINSTELLUNG Drücken Sie die SET und DOWN Taste gleichzeitig um die Einstellung zu blockieren (Lock) und die Tasten sind verriegelt. AFS: Dieses AFS Kanalsuch- System dient um den Prozess zu erleichtern. Schalten Sie das System ein. Drücken Sie die SET und UP Taste und automatisch Scannen von Frequenzen folgt. -
Seite 19: Fehlersuche
Empfänger: Mittelfrequenz ..........72.1MHz/10.7MHz Antenneneingang........50 Ohms/TNC Empfindlichkeit...........15dBuV RF squelch..........>80dB Sender: Eingang max ..........130dB Cartridge ............Condenser/Dynamisch(Option) Batterien.............2*AA FEHLERSUCHE: Problem Lösung Kein Ton : Status: Zeigt kein HF-Signal an 1. Prüfen Sie ob das Mikrofon eingeschaltet ist. 2. Prüfen Sie den Antennenanschluss. 3. Prüfen Sie, ob sich Gegenstände befinden zwischen Mikrofon und Empfänger. - Seite 20 0031546589298 The Netherlands Product number: 179.126_179.130_179.133 Power Dynamics, 16-Channel UHF Wireless Microphone Systems True Diversity- Product Description: 863-865MHz The product conforms to the essential requirements stated in Directives 2006/95 and 2004/108/EC and other relevant previsions of the R&TTE Directive (1999/5/EC).
