Verwandte Anleitungen für Power Dynamics 179.120
Inhaltszusammenfassung für Power Dynamics 179.120

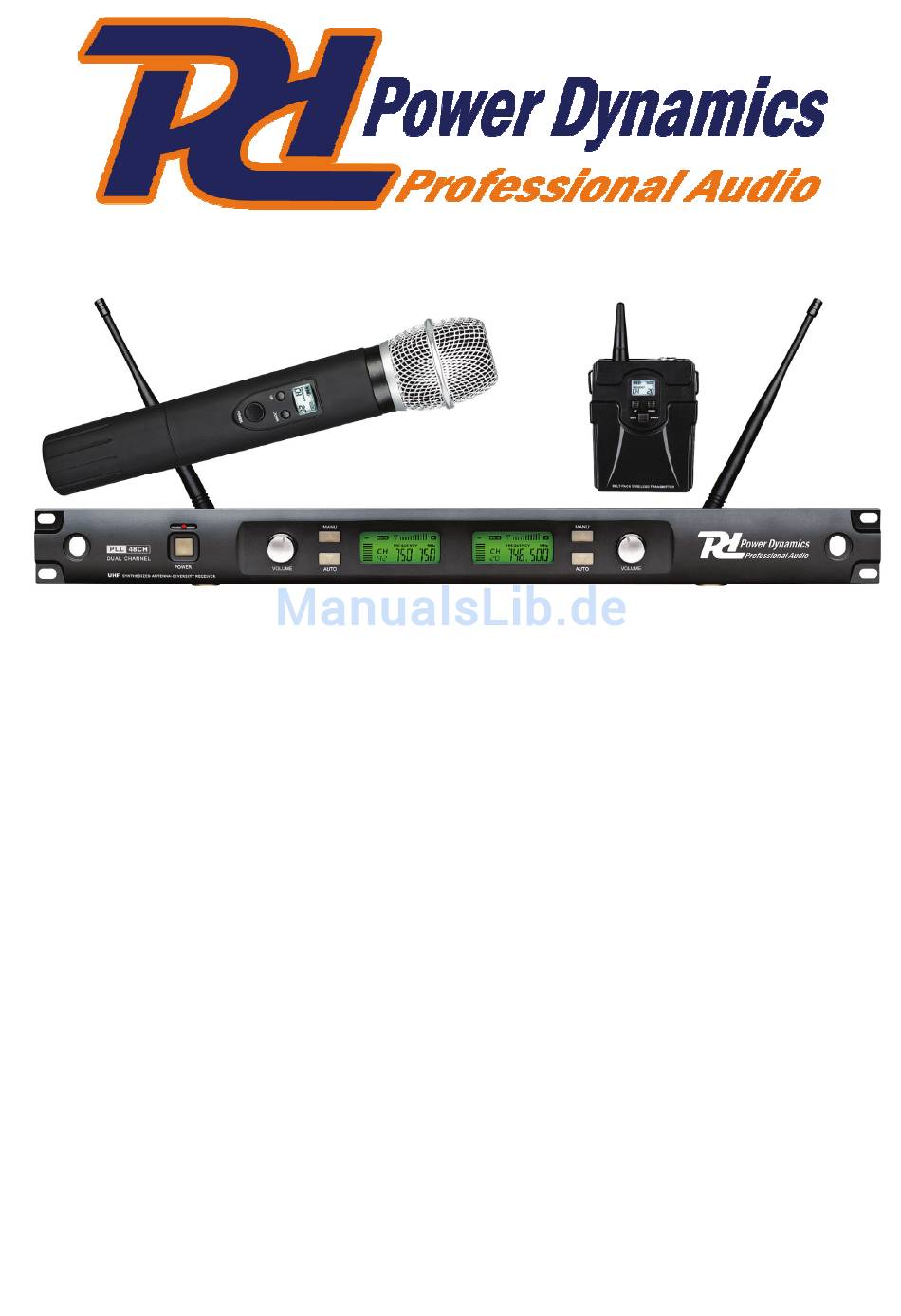

- Seite 1 WIRELESS MICROPHONE SYSTEM 179.120 / 179.114 Instruction Manual Gebruiksaanwijzing Gebrauchsanleitung...
- Seite 3 Thanks for purchasing this product, please read this instruction carefully so that can understand how to operate the product of style you bought correctly. Please store this instruction in a safe place after reading as a reference in the future. This series of professional wireless microphone system used a super steady PLL-synthesized control technique and match with the high efficient, low consumption discharging technique and the super sensitive discharging receiving technique, also apply an independent developed mobile frequency compression, expander circuit, image...
-
Seite 4: System Type
SYSTEM FEATURE Adopt the PLL-Synthesized control technical, 2x48 selectable UHF channels. The UHF frequency range is 790-812MHz, avoiding the frequency interruption. LCD information display. Fully computerized numerical control, agility and convenience to operate. Double noise squelch operation circuit and system will be higher efficient and much more steady. - Seite 5 DUAL CHANNEL RECEIVER FEATURES 1. Power Button: Turns the receiver ON/OFF. 2. Power On Indicator: This light on when the receiver is plugged into and electrical outlet and switch is pushed, it indicates that the receiver is on. 3. Channel A.B Volume Control: Rotate the knob to increase or decrease the volume of the receiver output.
- Seite 6 TRANSMITTER FUNCTION & FEATURES 1. Grill: Protects the microphone cartridge and helps reduce wind noise. 2. LCD information Display: Show the transmitter power/frequency channel ect. 3. Up Function Button: Sets channel data. 4. Down Function Button: Sets channel data. 5. Power / Mute Button: Power ON/OFF transmitter. 6.
-
Seite 7: System Connections
SYSTEM CONNECTIONS 1. Receiver Power Connection: Connect the AC adapter into the DC power connector on the back of the receiver. Plug the AC adapter into a 220~240VAC/50Hz outlet. 2. Antenna Connection: Attach the two antenna to the ANTENNA connectors. 3. -
Seite 8: Transmitter Connections
TRANSMITTER CONNECTIONS 1. Lavalier microphone connection. 2. Headset microphone connection. 3. Guitarist microphone connection. 4. Transmitter Battery Installation: Open the battery cover and insert two AA (1.5V) Alkaline batteries. (Att. the battery polarity) - Seite 9 RECEIVER OPERATION INSTRUCTION (CHANNEL DATA SETTING) 1. Turn on the receiver Length press 2. Channel Set Up: Press Up and Down button 10 select the channel data. 2.1 Length press "MANU" 10 enter channel setting mode, the figure is flashing, during three seconds after operation is finished.
-
Seite 10: Specifications
The warranty is not applicable in case of accidents or damages caused by inappropriate use or disrespect of the warnings contained in this manual. Power Dynamics cannot be held responsible for personal injuries caused by a... - Seite 11 Hartelijk dank voor de aanschaf van deze Power Dynamics draadloze microfoonkit. Lees de gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen. WAARSCHUWING Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken. Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.
- Seite 12 SYSTEEM TYPE 179.122 UHF handmicrofoon 179.124 UHF body-pack systeem 179.106 Tie clip lavalier dasspeld microfoon. 179.108 Hoofdband microfoon voor allerhande handsfree toepassingen. 179.109 Gitaarkabel voor gebruik met een electrische gitaar en andere electrische instrumenten. INTRODUCTIE Handmicrofoon Bodypack zender 2-Kanaals antenne diversity ontvanger 2-KANAALS ONTVANGER 1.
- Seite 13 5. ▲ functie : Scroll functie om door kanaal gegevens te bladeren. 6. Kanaal A/B LCD display : Laat de frequentie / RF signaalsterkte / AF geluidsniveau sterkte ect zien. 7. Antennes 8. Antenne aansluitingen. 9. XLR uitgangs connector: Gebalanceerde uitgang om aan te sluiten op de ingang van uw mixer/versterker.
- Seite 14 SYSTEEM AANSLUITINGEN 1. Netaansluiting : Sluit de adapter aan op het lichtnet (230Vac/50Hz) en plaats de voedingsplug in de ontvanger op de achterzijde. 2. Antenna aansluiting: Sluit beide antennes aan. 3. Audio aansluiting : Sluit de audio-apparatuur aan op de ontvanger.
- Seite 15 BODYPACK AANSLUITINGEN 1. Dasspeld microfoon aansluiting. 2. Hoofdband microfoon aansluiting. 3. Gitaarsysteem aansluiting. 4. Batterijen plaatsen: Plaats 2x AA (1.5V) Alkaline batterijen. (Controleer batterij polariteit)
- Seite 16 Ontvanger bediening (Kanaal DATA SETTING) 1. Zet de ontvanger aan. Toets vasthouden 2. Kanaal Set Up: Toets ▲(up) en ▼(down) om de kanaal data te selecteren. 2.1 Houd toets "MANU" vast om in de kanaal-setting-mode te komen, de info knippert gedurende 3 seconden na bediening, het systeem locked, slaat de data op en gaat daarna uit de mode.
- Seite 17 Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.
-
Seite 18: Sicherheitsvorschriften
Lassen Sie das Gerät erst auf Raumtemperatur kommen. Wenn das Gerät sichtbar beschädigt ist, darf es NICHT an eine Steckdose angeschlossen und NICHT eingeschaltet werden. Benachrichtigen sie in diesem Fall Power Dynamics Vor Kindern schützen. Stecker niemals mit nassen Händen anfassen. -
Seite 19: Dual-Kanal Empfänger
EINFÜHRUNG Handmikrofon Bodypack Sender Dual Antenne Diversity Empfänger DUAL-KANAL EMPFÄNGER 1. Ein/Aus-Taste. 2. Betriebsanzeige: Leuchtet, wenn der Empfänger angeschlossen ist und der Netzschalter gedrückt wird. 3. Kanal A/B Lautstärke Regler 4. ▼ Funktion: Um durch Kanal-Daten zu blättern. 5. ▲ Funktion: Um durch Kanal-Daten zu blättern. -
Seite 20: Sender Funktionen
6. LCD-Anzeige: Zeigt die Frequenz / HF-Signal-Stärke / AF Audiosignal-Stärke. 7. Antennen 8. Antennen Anschluß. 9. XLR Ausgang: Symmetrischer Ausgang zum Anschluss an dem Eingang des Mixers / Verstärkers. 10. Squelch Regler: Zur Verbesserung des Signals und um das Rauschen zu reduzieren. Diese Einstellung ist Werkseitig vorprogrammiert. -
Seite 21: System Anschlüsse
SYSTEM ANSCHLÜSSE 1. Schließen Sie das Netzteil an das Stromnetz (230VAC/50Hz) und schließen Sie die Klinkenbüchse an auf der Rückseite. 2. Antennen-Anschluss: Die beide Antennen mit den Einbaubüchsen verbinden. 3. Audio-Anschluss: Die Audio-Geräte mit dem Empfänger verbinden. -
Seite 22: Bodypack Sender Anschlüsse
BODYPACK SENDER ANSCHLÜSSE Krawattenmikrofon Anschluß Kopfmicrofon Anschluß Gitarre Anschluß 4. Batterien einlegen : 2x AA (1.5V) Alkaline Batterien. (Auf polarität achten) -
Seite 23: Empfänger Bedienung (Kanal Data-Setting)
EMPFÄNGER BEDIENUNG (KANAL DATA-SETTING) 1. Schalten Sie den Empfänger ein. Taste festhalten 2. Kanal Set Up: Drücken Sie ▲(up) und ▼(down) um die Kanal Daten zu wählen. 2.1 Halten Sie die "MANU" Taste fest um in den Kanal-setting-Modus zu kommen, die Info blinkt während 3 Sekunden, das System “locked”, speichert die Daten und verläßt den Modus. -
Seite 24: Technische Daten
Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form. - Seite 28 Specifications and design are subject to change without prior notice.. www.tronios.com Copyright © 2010 by TRONIOS the Netherlands...
