Bezeichnung zu Abbildungen 3 und 4
1
Beckenwand
2
SPLM mit UNI-DI
3
SPLM
4
Steingehäuse MTS-Art. Nr. 8182

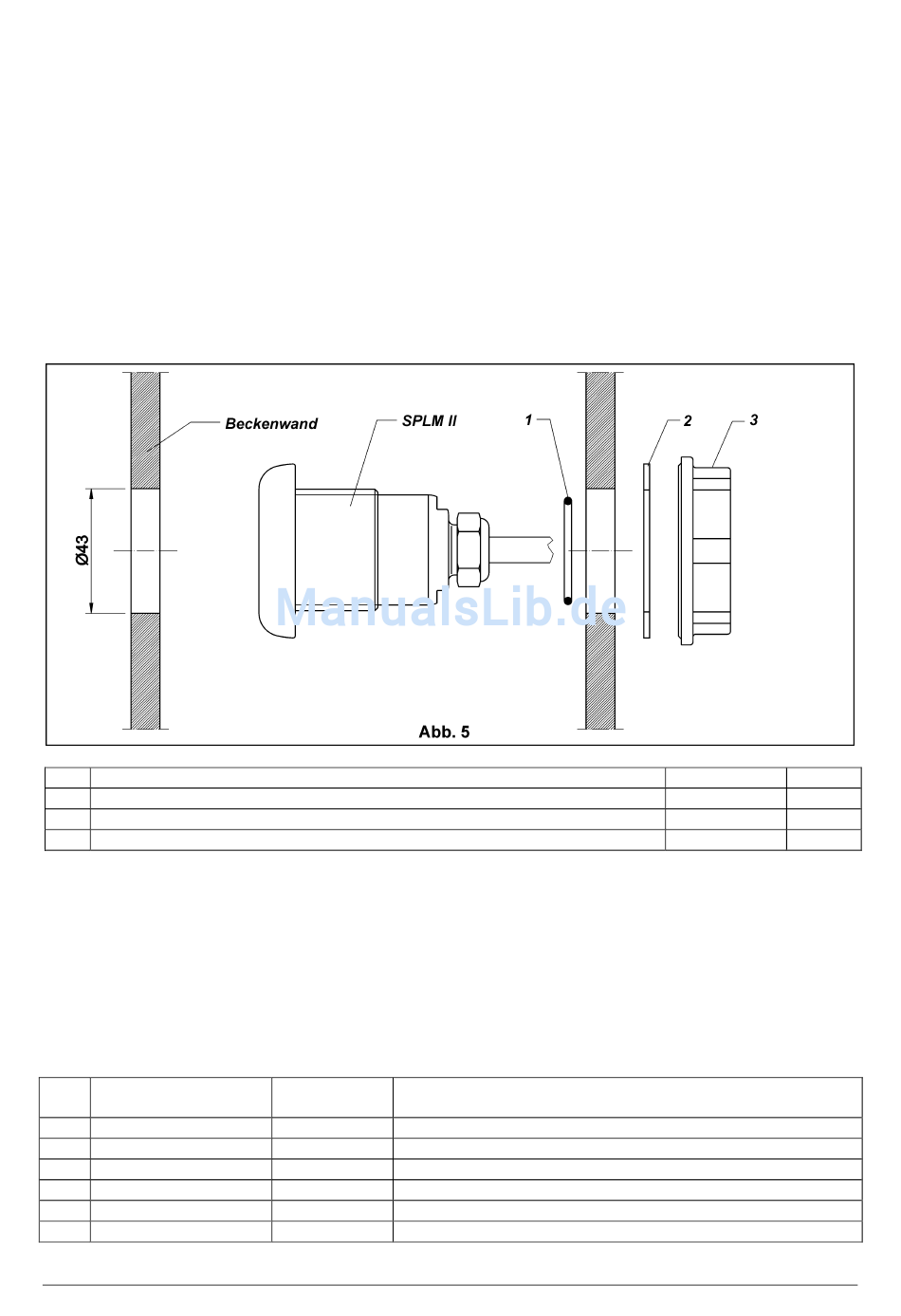

Wenn die Beckenwandstärke mehr als 10 mm beträgt, lässt sich der SPLM II Unterwasserscheinwerfer mit dem
Befestigungssatz (Art. Nr. 3626) einbauen. (Abb. 5)
Pos
1
O-Ring 32 x 2,5 mm EPDM 70°Sh, schwarz
2
Dichtung 60 x 42 x 2 mm APK 55°Sh
3
Kontermutter 1 ¼", PA 6,6 grün
3. Anschluss an das Netz
•
SPLM II
Der
Unterwasserscheinwerfer darf nur an einen TÜV-geprüften Sicherheitstransformator 230 /
12V , nach DIN VDE 0570 / EN 61558 angeschlossen werden. Das Anschließen des SPLM II
Scheinwerfers an einen anderen nicht geprüften Transformator ist unzulässig!
•
Alle Elektroarbeiten sind nur durch einen autorisierten Elektrofachbetrieb durchzuführen.
•
Die Firma MTS-Produkte bietet Ihnen folgende Sicherheitstransformatoren an:
Pos.
Transformatortyp
1
50 VA
2
100 VA
3
150 VA
4
350 VA
5
700 VA
6
1050 VA
MTS-Produkte GmbH
Bezeichnung (Abb.5)
Art. Nr.
8910
2 x 20 W
8911
5 x 20 W
8912
7 x 20 W
8913
15 x 20 W
8914
2 x 15 x 20 W
8916
3 x 15 x 20 W
7 / 10
Art. Nr.
0601903225
E3112002
E362601
Anzahl der SPLM II
bzw.
1 x 35 W
bzw.
3 x 35 W
bzw.
4 x 35 W
bzw.
9 x 35 W
bzw.
2 x 9 x 35 W
bzw.
3 x 9 x 35 W
Stück
1
1
1
26.04.2016
