1. Technische Daten
Scheinwerfertyp : Unterwasserscheinwerfer SPLM II
Lampentyp
Elektroanschluss
Schutzklasse
Schutzart
max. Einbautiefe
max. zulässige
Wassertemperatur t
a
Anschlussleitung
Leitungsausführung
Achtung! Der Unterwasserscheinwerfer SPLM II darf nur im Wasser betrieben werden.

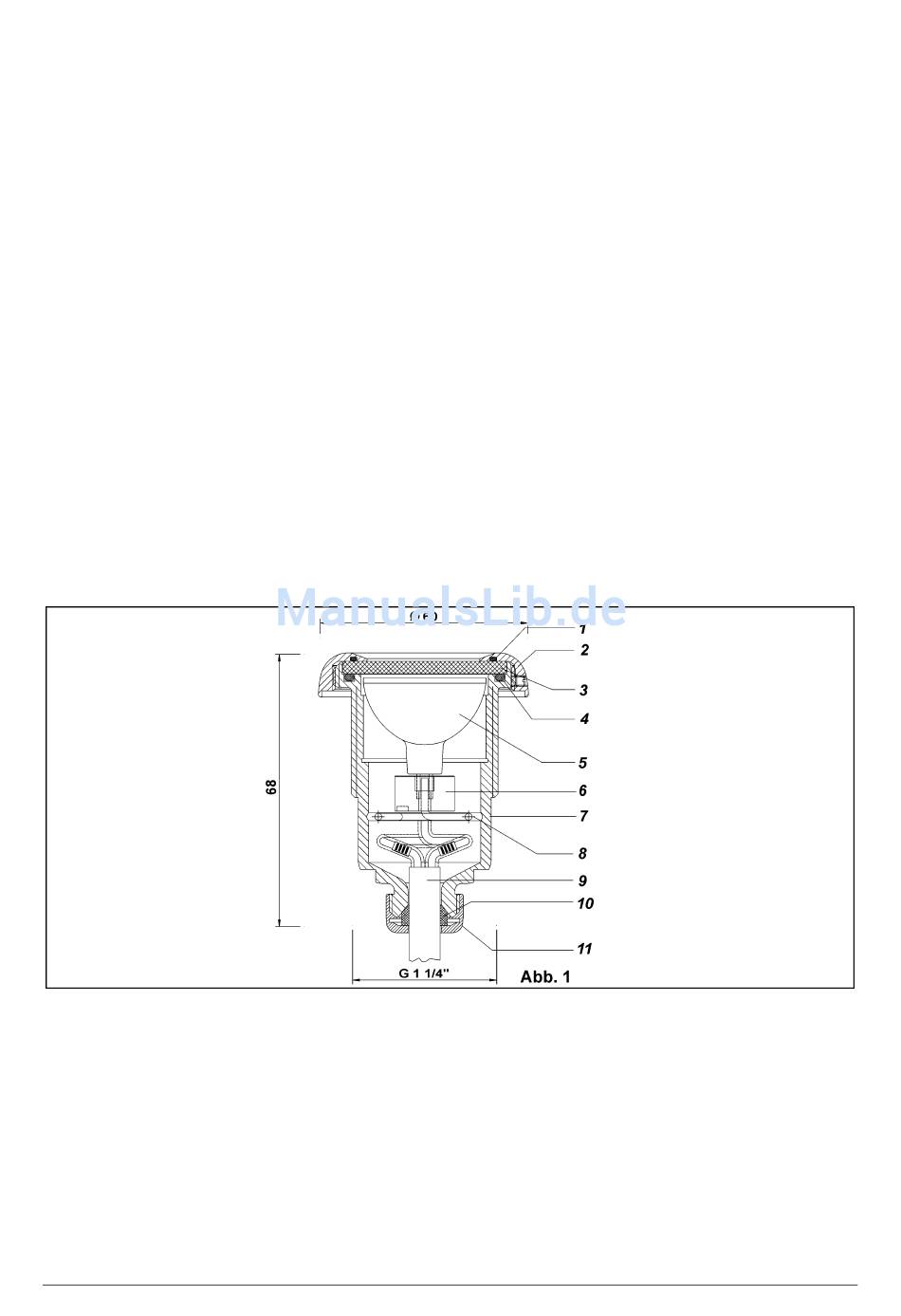

Die Konstruktion des SPLM II Scheinwerfers ist in der Abb. 1 dargestellt.
Bezeichnung zu Abbildung 1
1
O-Ring (Blende)
2
Blende (V4A)
3
Frontglas
4
O-Ring (Gehäuse)
5
Reflektorlampe
6
Keramikfassung
MTS-Produkte GmbH
: Halogen-Reflektorlampe 20W und max. 35W/12V G4/GY 6,35
: Anschluss nur an einen geprüften Sicherheitstransformator 12V (SELV) nach
DIN VDE 0570 / EN 61558, min. 50 VA
: III (Schutzkleinspannung)
: IP 68 (staub- und druckwasserfest)
: 2,0 m unter dem Wasserspiegel = 0,2 bar (bis 5,0m mit verlängertem Kabel)
: 40 °C
: HO7RN-F 2 x 1,5 mm²
: festangeschlossen, druckwasserfest
3 / 10
