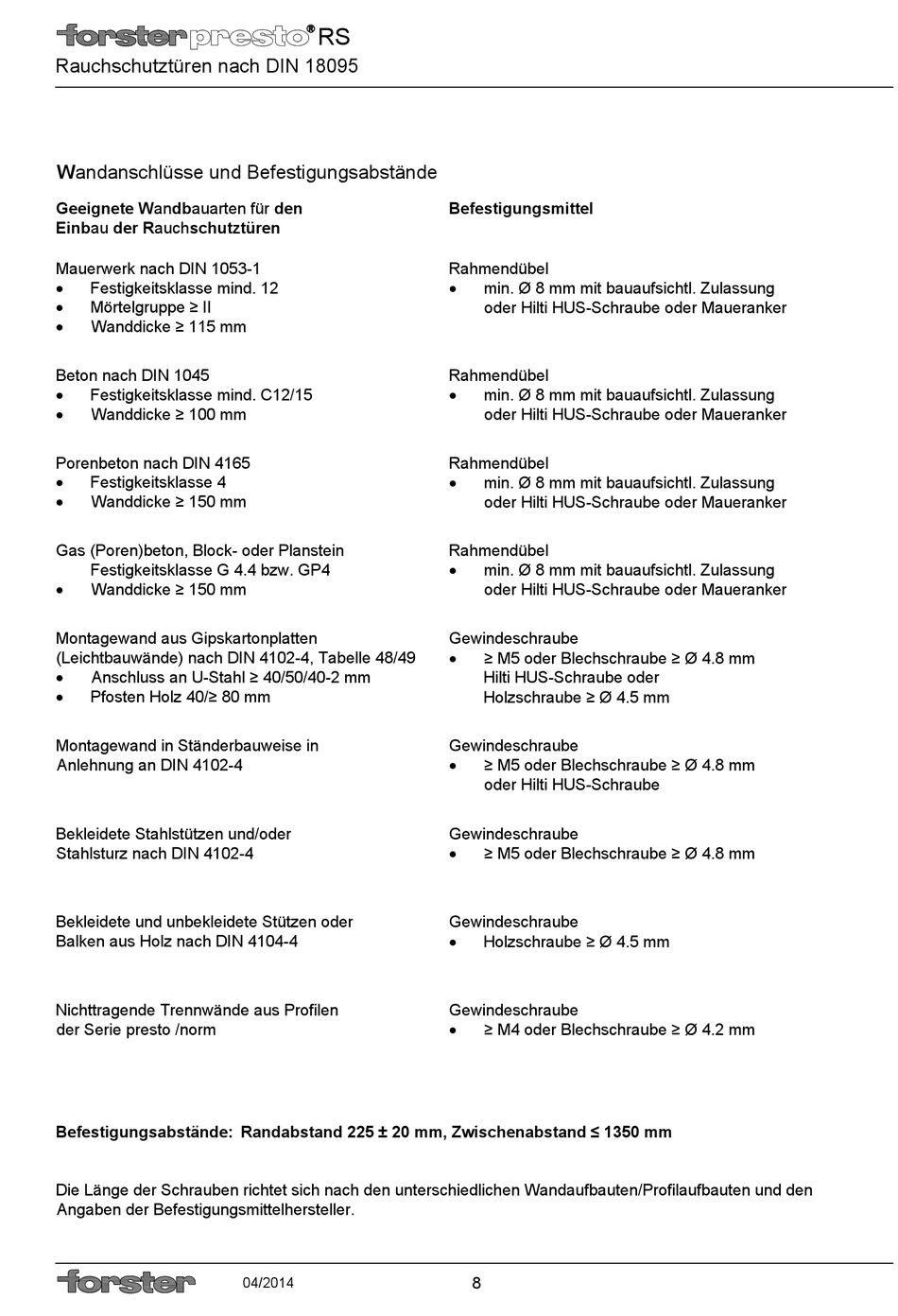

Wandanschlüsse Und Befestigungsabstände - Forsterpresto RS-1 Einbau- Und Wartungsanleitung

Rauchschutztüren nach DIN 18095
Wandanschlüsse und Befestigungsabstände
Geeignete Wandbauarten für den
Einbau der Rauchschutztüren
Mauerwerk nach DIN 1053-1

Festigkeitsklasse mind. 12

Mörtelgruppe ≥ II

Wanddicke ≥ 115 mm
Beton nach DIN 1045

Festigkeitsklasse mind. C12/15

Wanddicke ≥ 100 mm
Porenbeton nach DIN 4165

Festigkeitsklasse 4

Wanddicke ≥ 150 mm
Gas (Poren)beton, Block- oder Planstein
Festigkeitsklasse G 4.4 bzw. GP4

Wanddicke ≥ 150 mm
Montagewand aus Gipskartonplatten
(Leichtbauwände) nach DIN 4102-4, Tabelle 48/49

Anschluss an U-Stahl ≥ 40/50/40-2 mm

Pfosten Holz 40/≥ 80 mm
Montagewand in Ständerbauweise in
Anlehnung an DIN 4102-4
Bekleidete Stahlstützen und/oder
Stahlsturz nach DIN 4102-4
Bekleidete und unbekleidete Stützen oder
Balken aus Holz nach DIN 4104-4
Nichttragende Trennwände aus Profilen
der Serie presto /norm
Befestigungsabstände: Randabstand 225 ± 20 mm, Zwischenabstand ≤ 1350 mm
Die Länge der Schrauben richtet sich nach den unterschiedlichen Wandaufbauten/Profilaufbauten und den
Angaben der Befestigungsmittelhersteller.
RS
04/2014
Befestigungsmittel
Rahmendübel

min. Ø 8 mm mit bauaufsichtl. Zulassung
oder Hilti HUS-Schraube oder Maueranker
Rahmendübel

min. Ø 8 mm mit bauaufsichtl. Zulassung
oder Hilti HUS-Schraube oder Maueranker
Rahmendübel

min. Ø 8 mm mit bauaufsichtl. Zulassung
oder Hilti HUS-Schraube oder Maueranker
Rahmendübel

min. Ø 8 mm mit bauaufsichtl. Zulassung
oder Hilti HUS-Schraube oder Maueranker
Gewindeschraube

≥ M5 oder Blechschraube ≥ Ø 4.8 mm
Hilti HUS-Schraube oder
Holzschraube ≥ Ø 4.5 mm
Gewindeschraube

≥ M5 oder Blechschraube ≥ Ø 4.8 mm
oder Hilti HUS-Schraube
Gewindeschraube

≥ M5 oder Blechschraube ≥ Ø 4.8 mm
Gewindeschraube

Holzschraube ≥ Ø 4.5 mm
Gewindeschraube

≥ M4 oder Blechschraube ≥ Ø 4.2 mm
