Rauchschutztüren nach DIN 18095

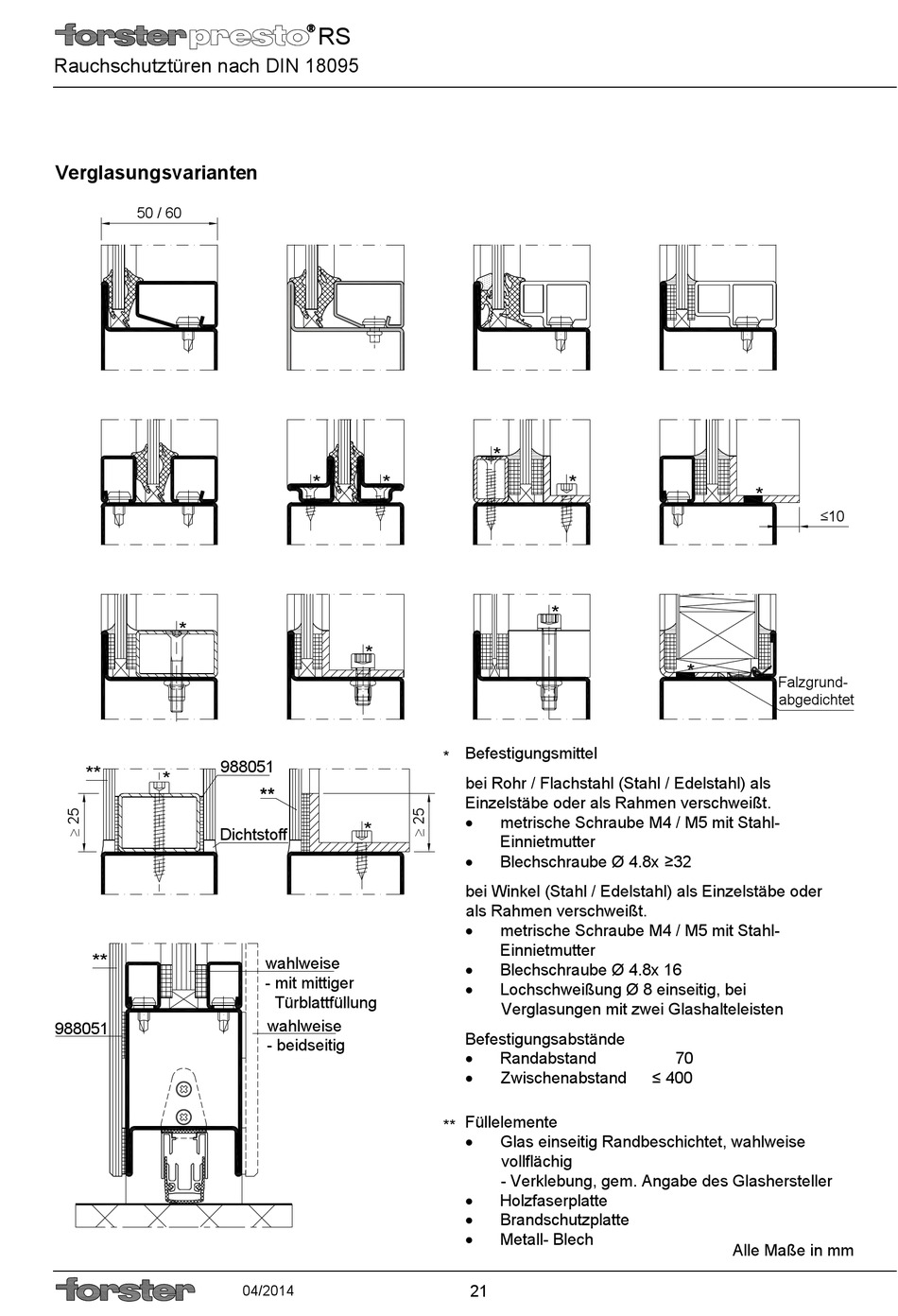

Verglasungsvarianten
50 / 60
*
988051
**
*
Dichtstoff
**
988051
RS
* *
*
*
wahlweise
- mit mittiger
Türblattfüllung
wahlweise
- beidseitig
04/2014
*
*
*
Befestigungsmittel
*
bei Rohr / Flachstahl (Stahl / Edelstahl) als
Einzelstäbe oder als Rahmen verschweißt.

metrische Schraube M4 / M5 mit Stahl-
Einnietmutter

Blechschraube Ø 4.8x ≥32
bei Winkel (Stahl / Edelstahl) als Einzelstäbe oder
als Rahmen verschweißt.

metrische Schraube M4 / M5 mit Stahl-
Einnietmutter

Blechschraube Ø 4.8x 16

Lochschweißung Ø 8 einseitig, bei
Verglasungen mit zwei Glashalteleisten
Befestigungsabstände

Randabstand

Zwischenabstand
Füllelemente
**

Glas einseitig Randbeschichtet, wahlweise
vollflächig
- Verklebung, gem. Angabe des Glashersteller

Holzfaserplatte

Brandschutzplatte

Metall- Blech
21
*
≤10
*
Falzgrund-
abgedichtet
70
≤ 400
Alle Maße in mm
