Forsterpresto RS-1 Einbau- Und Wartungsanleitung Seite 16

Rauchschutztüren nach DIN 18095

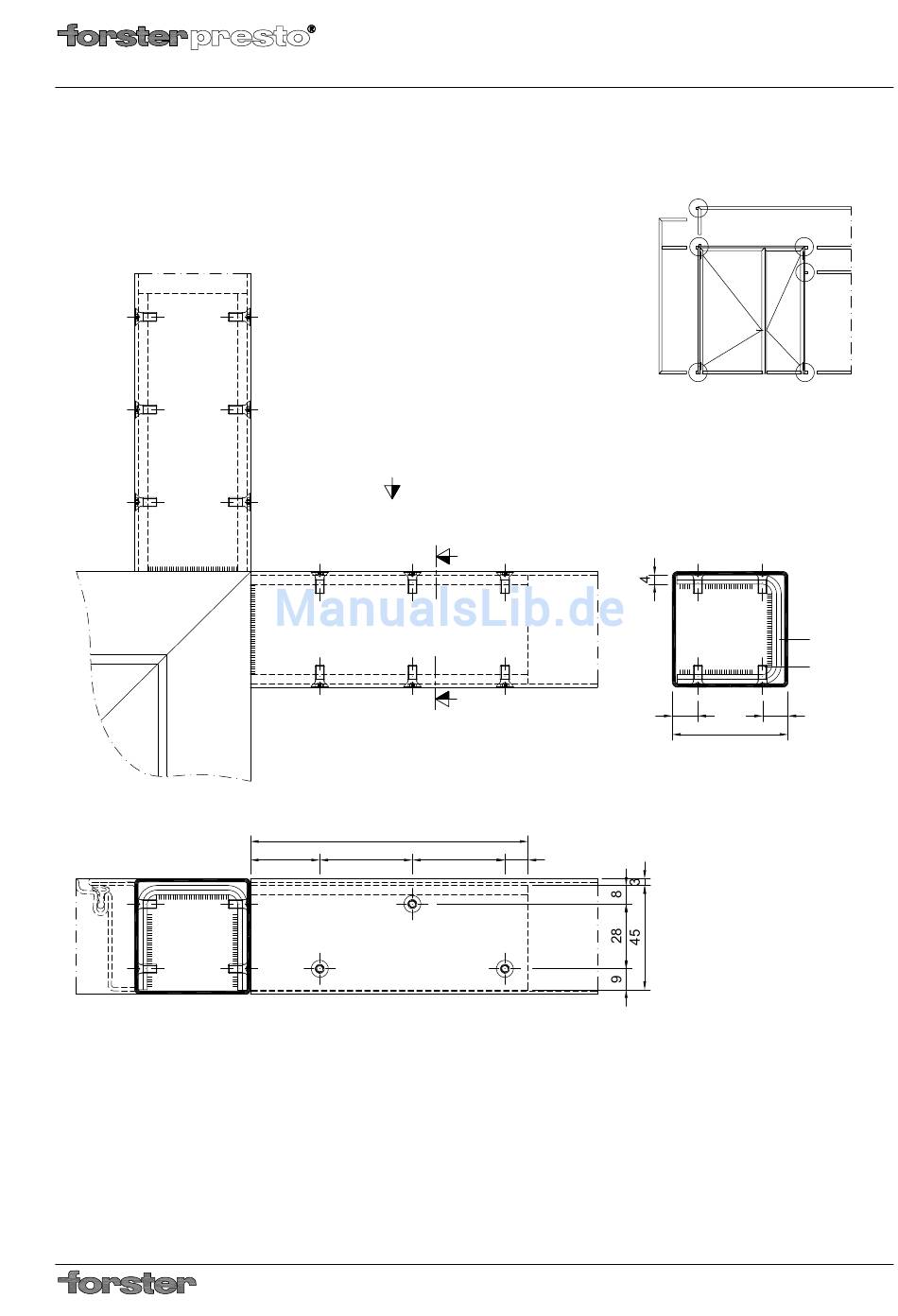

Montagestösse
Varianten Montagestoss gesteckt, horizontal und vertikal
Ansicht A
1) Senkkopfschraube ≥ M4
wahlweise Lochschweißung Ø8
2) Futterrohr
wahlweise U-Profil, Vierkantrohr
oder Rechteckrohr min. 4 dick
wahlweise in Stahl oder Edelstahl
RS
A
120
30 40
04/2014
B
B
40 10
15
B-B
2)
1)
11 11
50 / 60
Alle Maße in mm
