Never damage the flight battery covering, do not cut the foil cover, do not probe the
rechargeable battery with sharp objects. There is a risk of fire and explosion!
-
The flight battery must not get damp or wet. There is a risk of fire and explosion!
-
Do not expose the flight battery to any high/low temperatures or to direct solar radiation.
Technische Daten / Technical Data:
Spannweite / wingspan
Länge / length
Höhe / heigt
Abfluggewicht / totally weight 300g
Motor / motor
Regler / ESC
Prop / prop
2. Benötigtes Zubehör / Required accessoires
Fernsteuerung mit mindestens 4 Kanälen / TX with minimum 4 channels : z.B Hacker DS-5
Flugakku / Lipo battery : 7,4V 2S 500mAH Hacker Top Fuel Eco-X
Lipo Ladegerät / Lipo charger
3. Montage des Höhenleitwerks/ mounting the elevator
Anleitung / Manual Hacker Kinetic
© 2016 Hacker Motor GmbH
82cm
72cm
17cm
Hacker 3400 kV
12A
6 x 3

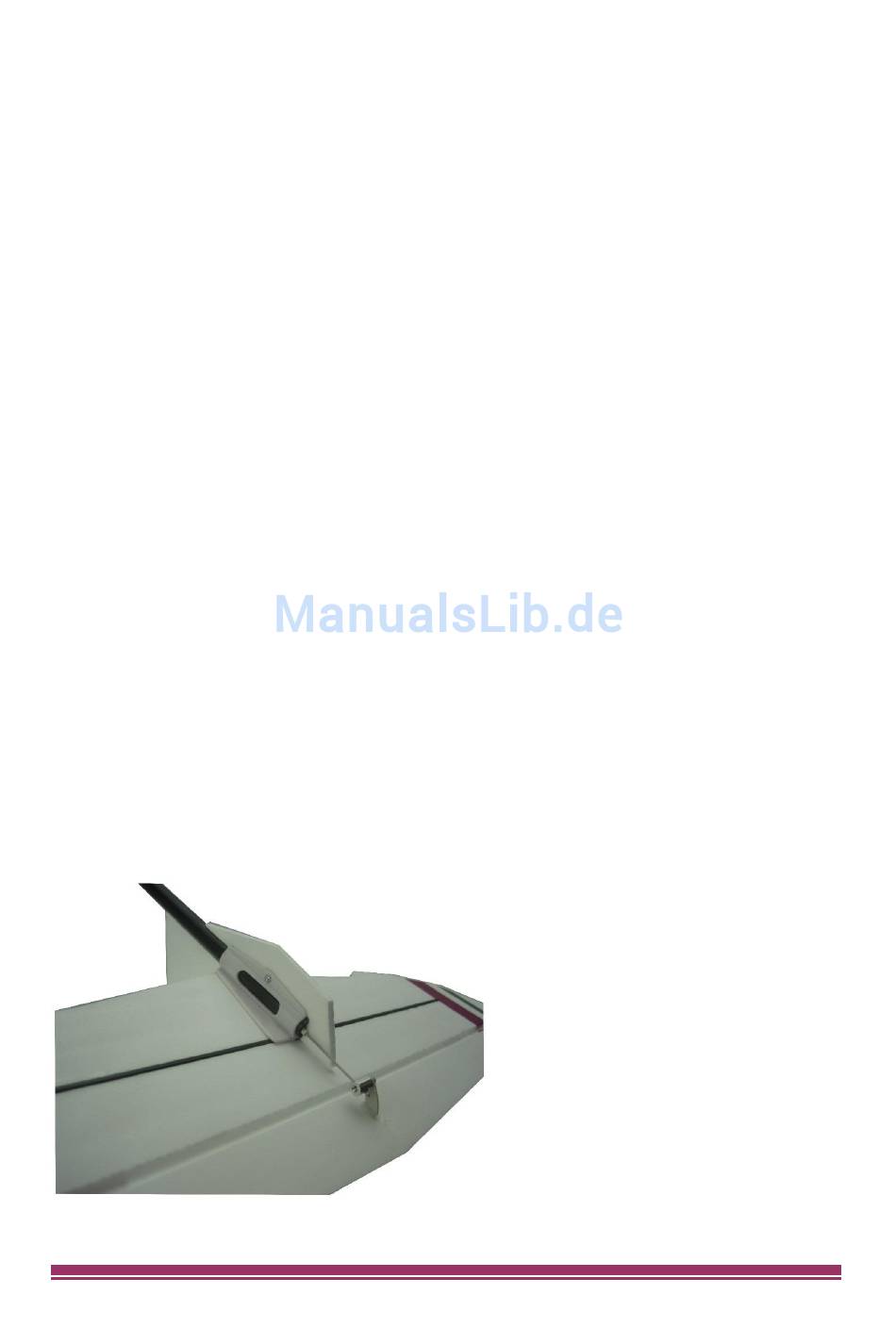

Schieben Sie da Höhenleitwerk in den
vorgegebenen Schlitz und fixieren Sie es mit
einem Tropfen Sekundenkleber. Danach
schieben Sie das Gestänge in den Stellring
und ziehen Sie die Schraube zur Fixierung
des Drahtes am Ruder an.
Slide the elevator into the provided slot and
fix it with a drop of superglue. Then slide the
rod into the ring, and tighten the screw to
fix the wire at the elevator-rudder .
Seite / page 6
