14. Anwendungsbeispiel für einflügelige antriebe
Wird die Steuerung E2H in Anwen-
dungen für Automationen mit ein
Flügel verwendet, sind folgende
Anschlüsse möglich:

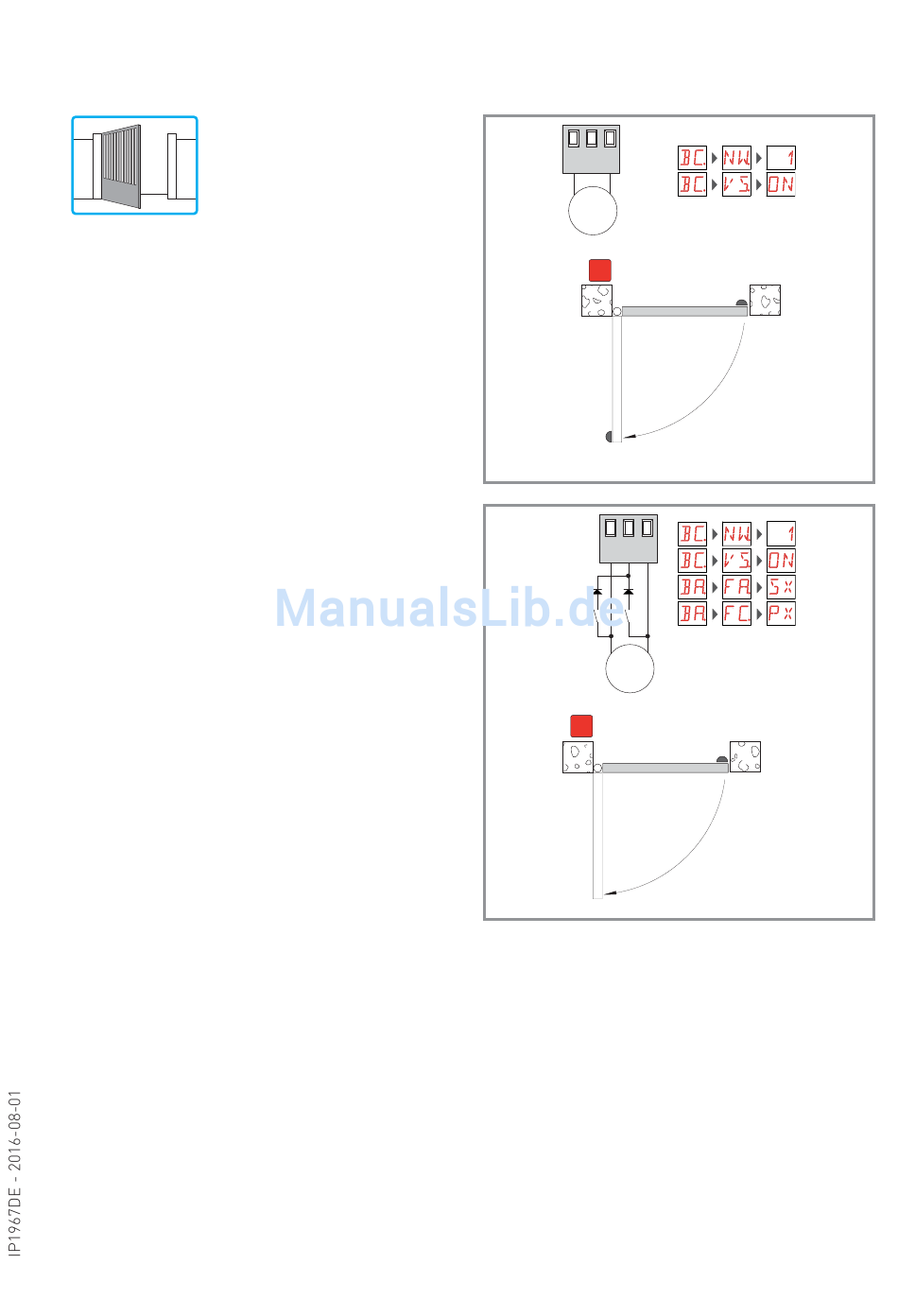

(Abb. 14.1) Installierung mit mechanischem Endan-
schlag beim Öffnen und Schließen und ohne Verwen-
dung eines elektrischen Endschalters.
(Abb. 14.2) Installierung mit mechanischem Endan-
schlag beim Schließen und mit Verwendung eines
elektrischen Endschalters.
33 32 31
24V=
Motor 1
1
33 32 31
24V=
Motor 1
1
145
Fig. 14.1
Fig. 14.2
