IP1812DE
Ditec CUBIC
Technisches Handbuch
Drehtorantriebe
(Originalsprachlichen Anweisungen)
www.entrematic.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Entre Matic Ditec CUBIC

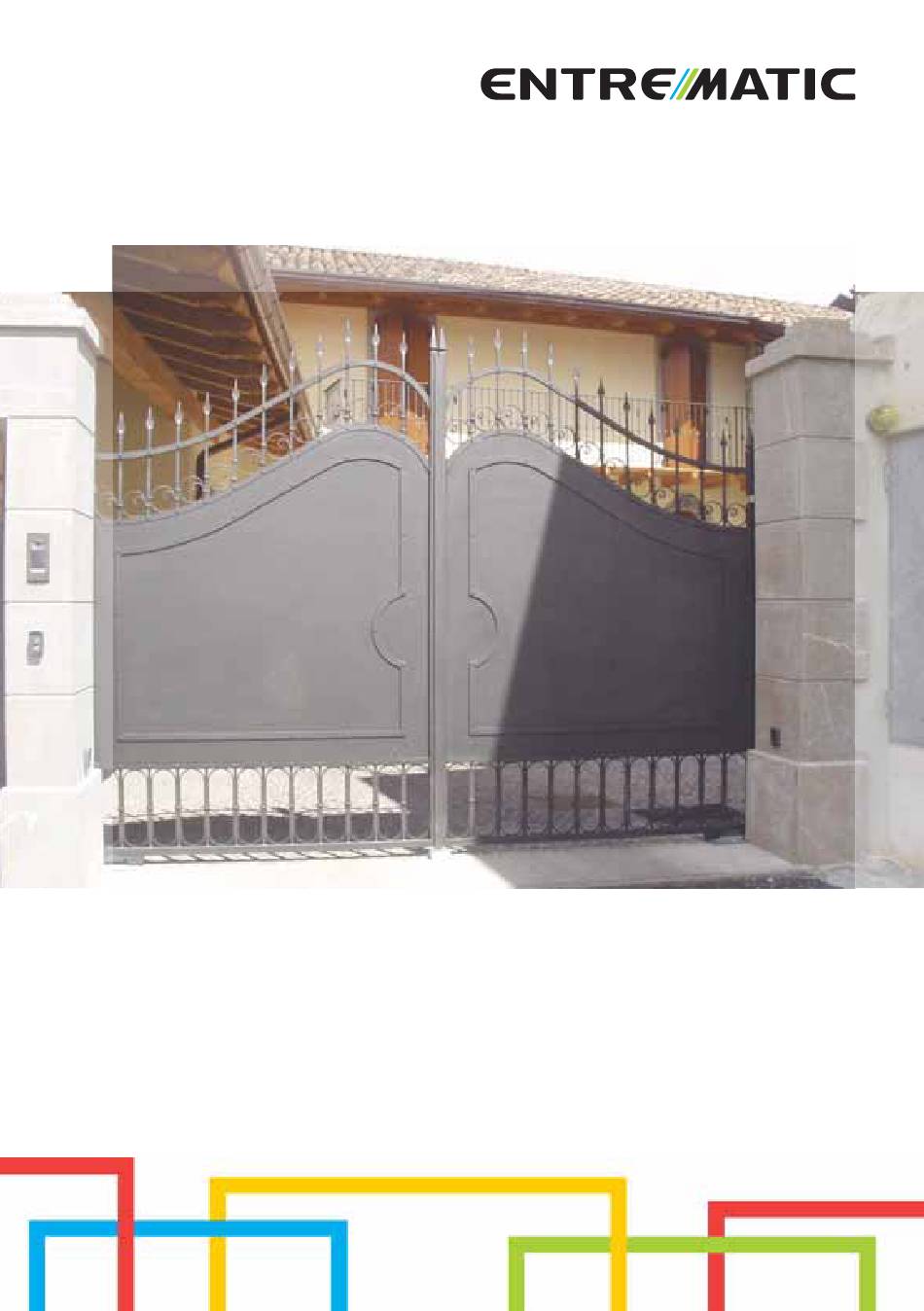

  • Seite 1 IP1812DE Ditec CUBIC Technisches Handbuch Drehtorantriebe (Originalsprachlichen Anweisungen) www.entrematic.com...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Thema Seite Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise für den Benutzer EG-Konformitätserklärung Maschinenrichtlinie Technische Angaben Hinweise zum Gebrauch Installationsbeispiel Anwendungsbeispiele Installation 6.1 Einleitende Kontrollen 6.2 Installation der Einbauzarge 6.3 Installation des Hebelarms 6.4 Installation der Flügelentriegelung 6.5 Installation des Getriebemotors 6.6 Installation mit CUBIC6L-CUBIC6LG 6.7 Installation mit CUBIC6TC 6.8 Installation CUBIC6FM Elektrische Anschlüsse...
  • Seite 3: Allgemeine Sicherheitshinweise

    1. Allgemeine Sicherheitshinweise Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann Verletzungen oder Schäden am Gerät verursachen. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, die elektrischen Anschlüsse und Einstellungen sind fachgerecht und unter Be- achtung der Montageanweisung durch qualifiziertes Personal auszuführen.
  • Seite 4: Allgemeine Sicherheitshinweise Für Den Benutzer

    Allgemeine Sicherheitshinweise für den Benutzer Diese Hinweise sind ein wichtiger Bestandteil des Produkts und dem Betreiber auszuhändigen. Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informationen zur Sicherheit bei Installation, Gebrauch und Wartung. Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbe- nutzer der Anlage weiter.
  • Seite 5: Einbauerklärung Für Unvollständige Maschinen

    2. Einbauerklärung für unvollständige Maschinen (Richtlinie 2006/42/EG, Anhang II-B) Der Hersteller Entrematic Group AB mit Firmensitz in Lodjursgatan 10, SE-261 44 Landskrona, Schweden erklärt, dass der Antrieb für Drehtore des Typs Ditec CUBIC6-CUBIC6H-CUBIC6HV: - für den Einbau in ein handbetriebenes Tor hergestellt wurde, um im Sinne der Richtlinie 2006/42/EG eine Maschine darzustellen.
  • Seite 6: Technische Daten

    3. Technische Daten CUBIC6 CUBI6H CUBIC6HV Spannungsversorgung 230 V~ 50 Hz 24 V 24 V Stromaufnahme 1,5 A 12 A 12 A Drehmoment 340 Nm 340 Nm 220 Nm Kondensator 10 µF Geschwindigkeit 18 s/90° 12÷25 s/90° 6÷13 s/90° Max. Öffnung 110°-180°...
  • Seite 7: Installationsbeispiel

    4. Installationsbeispiel Bez. Kode Beschreibung GOL4 ZEN2 / ZEN4 Funksteuerung ZEN2C / ZEN4C FL24 Blinkleuchte XEL5 Schlüsselschalter GOL4M Funkcodetaster LAB9 Schleifenauswerter für die Durchfahrts-/Durchgangskontrolle LOGICM VIVAH Steuerung LCU30H LCU40H CUBIC6 Antrieb 230 V~ CUBIC6H Antrieb 24 V= CUBIC6C Einbauzarge CUBIC6CG Überdimensioniert Einbauzarge CUBIC6CY Edelstahl Einbauzarge...
  • Seite 8: Anwendungsbeispiele

    5. Anwendungsbeispiel CUBIC6L - CUBIC6LG max 110° CUBIC6TC max 180°...
  • Seite 9: Installation

    6. Montage Sofern nichts anderes angegeben wird, gelten alle Maße in Millimetern (mm). 6.1 Einleitende Kontrollen Prüfen, ob die Konstruktion des Tors widerstandsfähig ist und die Schaniere geschmiert sind. Für die Öffnung und Schließung ist je ein Anschlag vorzusehen. ANMERKUNG.: ist ein Flügel des Tores länger als 2,5 m, wird ein Elektroschloss empfohlen. 6.2 Installation der Einbauzarge Die Installation der Einbauzarge wie im zugehörigen Handbuch beschrieben ausführen.
  • Seite 10: Installation Mit Cubic6L-Cubic6Lg

    6.6 Installation mit CUBIC6L-CUBIC6LG Den Hebel [A] einsetzen und die mechanische Sperren [B] und [C] positionieren und einstellen, wie in der Abbildung dargestellt. ANMERKUNG: das abgebildete Beispiel zeigt die Installation des Motors am rechten Torflügel. 6.7 Installation mit CUBIC6TC Die Ritzel [A] einsetzen und die beiden Ritzeln [B] mit der Kette verbinden, wie in der Abbildung dargestellt.
  • Seite 11: Installation Cubic6Fm

    6.8 Installation mit CUBIC6FM Der Laufweg der Flügel kann durch zwei magnetischen Endschaltern beschränkt werden. Die Installation der magnetische Endschalter erfolgt wie im Benutzerhandbuch beschrieben. Schliessen Sie die elektronischen Anschlüsse wie im Schaltplan dargestellt an. ACHTUNG: die Magnetendschalter können die Stromversorgung des Motors nicht unterbrechen 7.
  • Seite 12: Regelmäßiger Wartungsplan

    8. Regelmäßiger Wartungsplan Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate durch, je nachdem wie oft der Antrieb verwendet wird. Unterbrechen Sie die Spannungsversorgung- 230 V~ und Akku (soweit vorhanden): Hebelsystem des Getriebemotors schmieren. Tordrehpunkte schmieren. Torschanier schmieren. Zustand der Elektroanschlüsse überprüfen.
  • Seite 13: Bedienungsanleitung

    Bedienungsanleitung Allgemeine Sicherheitshinweise für die Benutzersicherheit Diese Hinweise sind ein wich- tiger Bestandteil des Produkts und dem Betreiber auszuhändigen. Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informati- onen zur Sicherheit bei Installation, Gebrauch und Wartung. Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbenutzer der Anlage weiter.
  • Seite 14 an einen Fachmann. Zuwiderhandlungen können Gefahrensituationen mit sich bringen. Reparaturen oder technische Arbeiten dürfen ausschließlich durch Fachpersonal ausgeführt werden. Reinigungs- und Wartungsarbeiten dürfen nicht durch unbeaufsichtigte Kinder ausgeführt werden. Um die Leistung und Betriebstüchtigkeit der Anlage zu gewährleisten, müssen die planmäßigen Wartungsarbeiten an der motorisierten Tür oder am Tor durch Fachpersonal nach Vorgabe des Herstellers aus- geführt werden.
  • Seite 15: Anweisungen Zur Manuellen Entriegelung

    Anweisungen zur manuellen Entriegelung Fig. 1 Fig. 2 Im Falle eines Defekts oder bei Stromausfall: CUBIC6SBL: den Entriegelungshebel einsetzen und um 180° drehen (Abb. 1). Das eventuelle Elektroschloss entriegeln. Das Tor manuell öffnen. CUBIC6SBD: den Entriegelungsschlüssel in das Schloss einsetzen und um 180° drehen (Abb. 2). Das eventuelle Elektroschloss entriegeln.
  • Seite 16 Ihr Fachhändler: Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
