13. Anwendungsbeispiel für zweiflügelige Antriebe
Wird die Steuerung E2H in
Anwendungen für Automatio-
nen mit zwei überlappenden
Flügeln verwendet, sind fol-
gende Anschlüsse möglich:

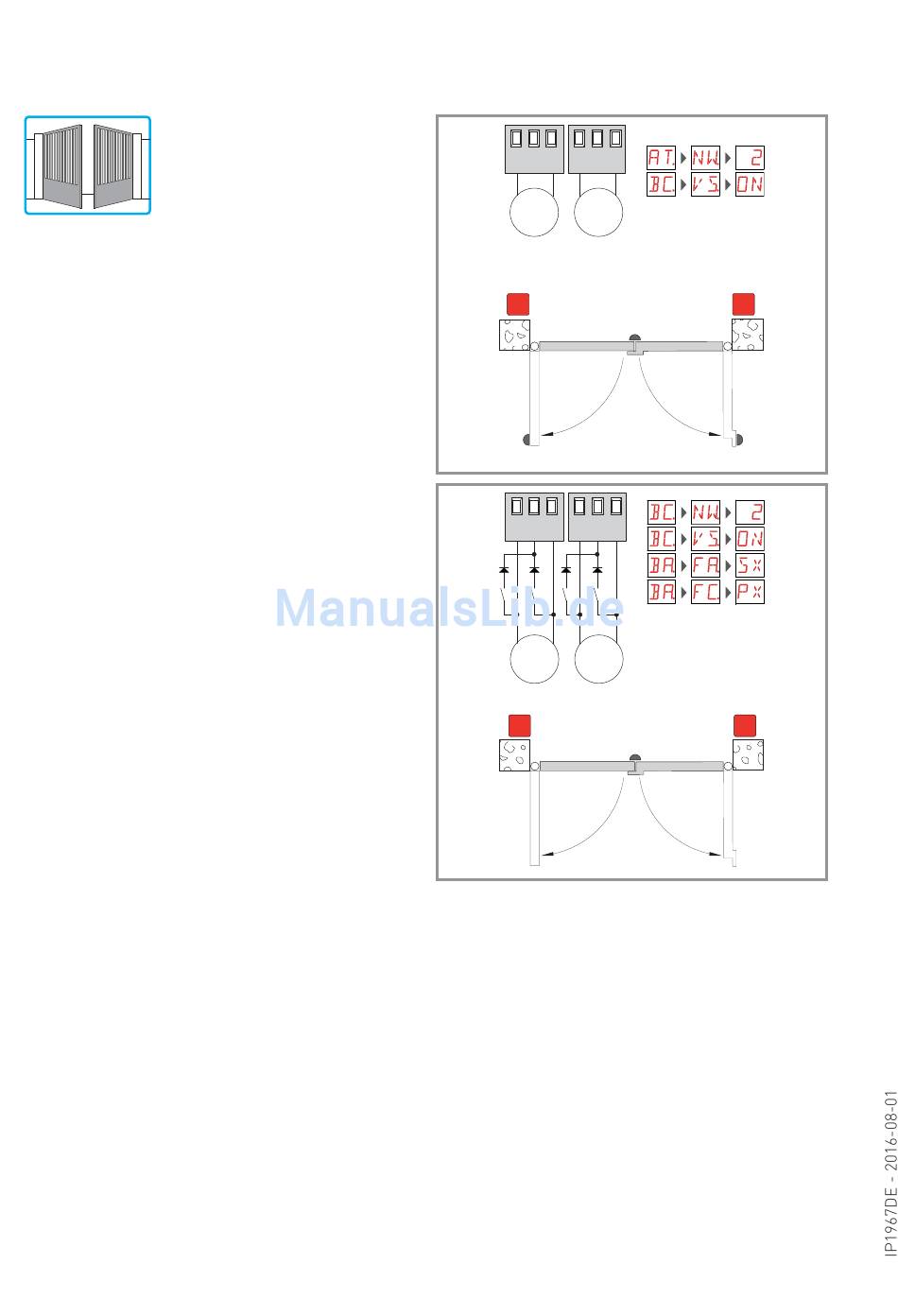

(Abb. 13.1) Installierung mit mechanischem
Endanschlag beim Öffnen und Schließen und
ohne Verwendung eines elektrischen En-
dschalters.
(Abb. 13.2) Installierung mit mechanischem
Endanschlag beim Schließen und mit Verwen-
dung eines elektrischen Endschalters.
36 35 34 33 32 31
24V= 24V=
Motor 2 Motor 1
2
36 35 34 33 32 31
24V= 24V=
Motor 2 Motor 1
2
144
1
Fig. 13.1
1
Fig.13.2
