Anzeigen auf dem Monitor
8.4.1
Anzeige der Lage des Kamerakopfes (Wöhler VIS 250/350)
Zeigersymbol

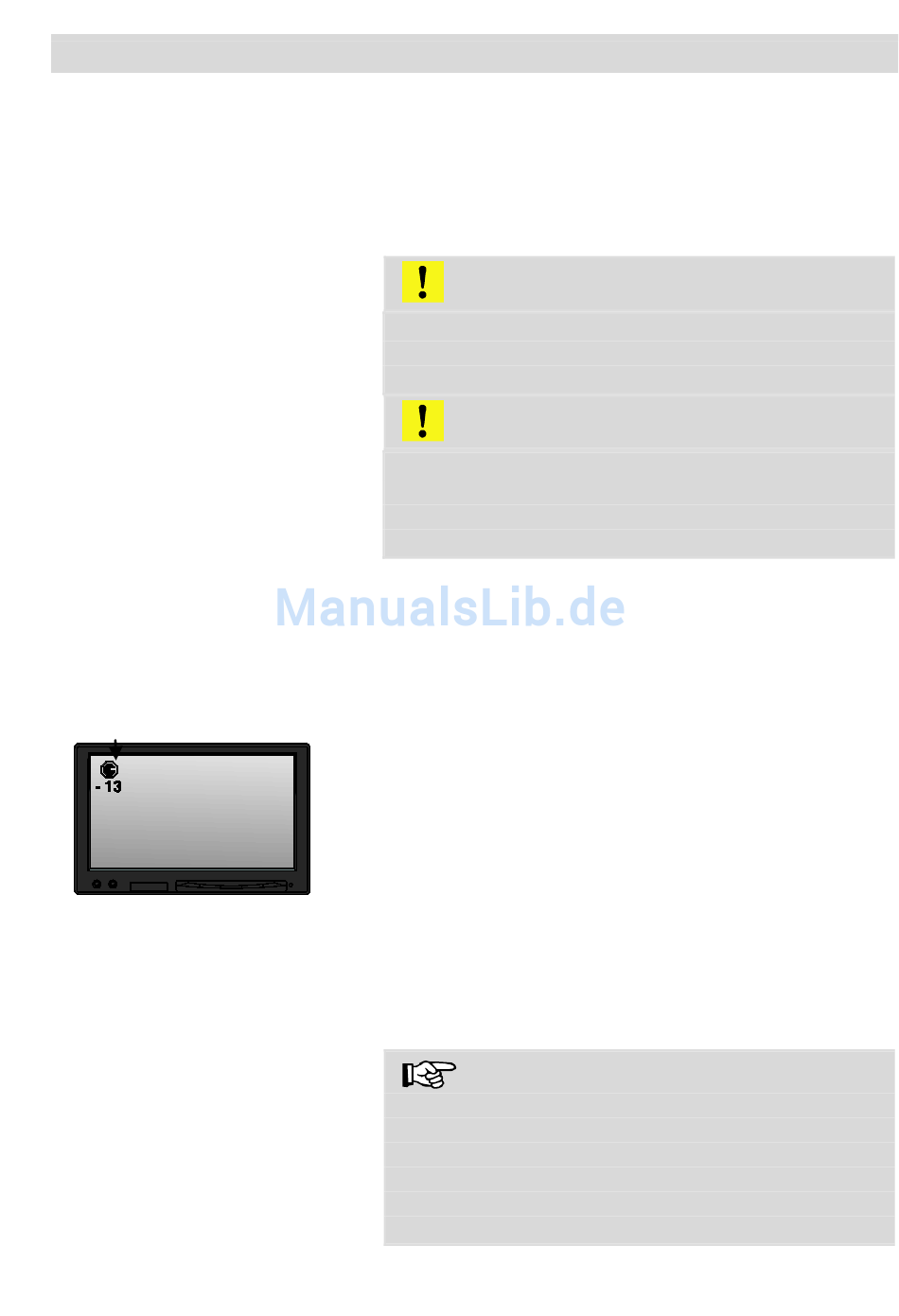

Abb. 20: Display mit Zeigersymbol
und Gradzahl
Gradzahl
26
•
Ziehen Sie die Schubstange langsam und
gleichmäßig aus dem Koffer und schieben Sie
den Kamerakopf in den zu inspizierenden Be-
reich.
ACHTUNG!
Nicht über das Stangenende hinausziehen!
Stange nicht knicken oder über scharfe Kanten
ziehen!
ACHTUNG!
Bevor Sie die Schubstange in den Koffer zurück-
schieben, wischen Sie sie mit einem Tuch trocken,
damit keine Schmutz- / Rußpartikel in den Haspel-
korb im Innern des Koffers gelangen können!
Ein Zeigersymbol links oben zeigt immer in Rich-
tung der Schwerkraft, also auf die Bodenebene.
Der Benutzer kann so immer erkennen, wo im
Rohr oben und wo unten ist.
Ist der Kamerakopf senkrecht nach oben gerichtet,
erscheint in dem Symbol ein Kreis.
Ist der Kamerakopf senkrecht nach unten gerich-
tet, erscheint in der Mitte des Symbols ein Kreuz.
Die darunter stehende Gradangabe gibt das Gefäl-
le des Rohres an.
Beispiel Abbildung: - 13° entspricht 13° Gefälle.
HINWEIS!
Beispiel:
Kamerakopf ist senkrecht nach oben gerichtet: +
90°
Kamerakopf ist senkrecht nach unten gerichtet: -
90°
Kamerakopf ist parallel zum Boden gerichtet: 0°
