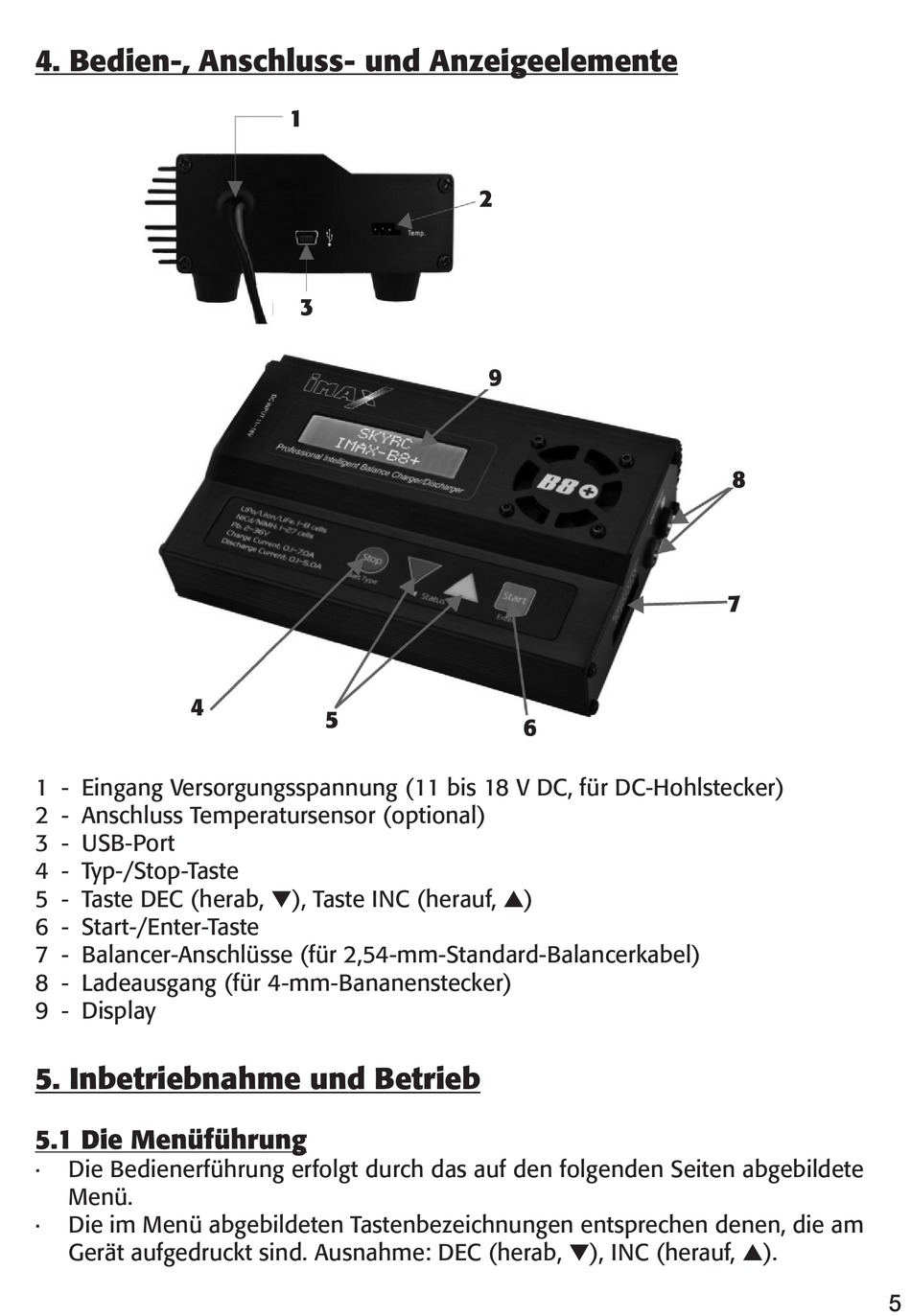

4. Bedien-, Anschluss- und Anzeigeelemente

4
1 - Eingang Versorgungsspannung (11 bis 18 V DC, für DC-Hohlstecker)
2 - Anschluss Temperatursensor (optional)
3 - USB-Port
4 - Typ-/Stop-Taste
5 - Taste DEC (herab, t), Taste INC (herauf, s)
6 - Start-/Enter-Taste
7 - Balancer-Anschlüsse (für 2,54-mm-Standard-Balancerkabel)
8 - Ladeausgang (für 4-mm-Bananenstecker)
9 - Display

5. Inbetriebnahme und Betrieb

5.1 Die Menüführung
· Die Bedienerführung erfolgt durch das auf den folgenden Seiten abgebildete
Menü.
· Die im Menü abgebildeten Tastenbezeichnungen entsprechen denen, die am
Gerät aufgedruckt sind. Ausnahme: DEC (herab, t), INC (herauf, s).
1
3
5
2
9
6
8
7
5
