Inhaltszusammenfassung für Reichelt iMAX B8+

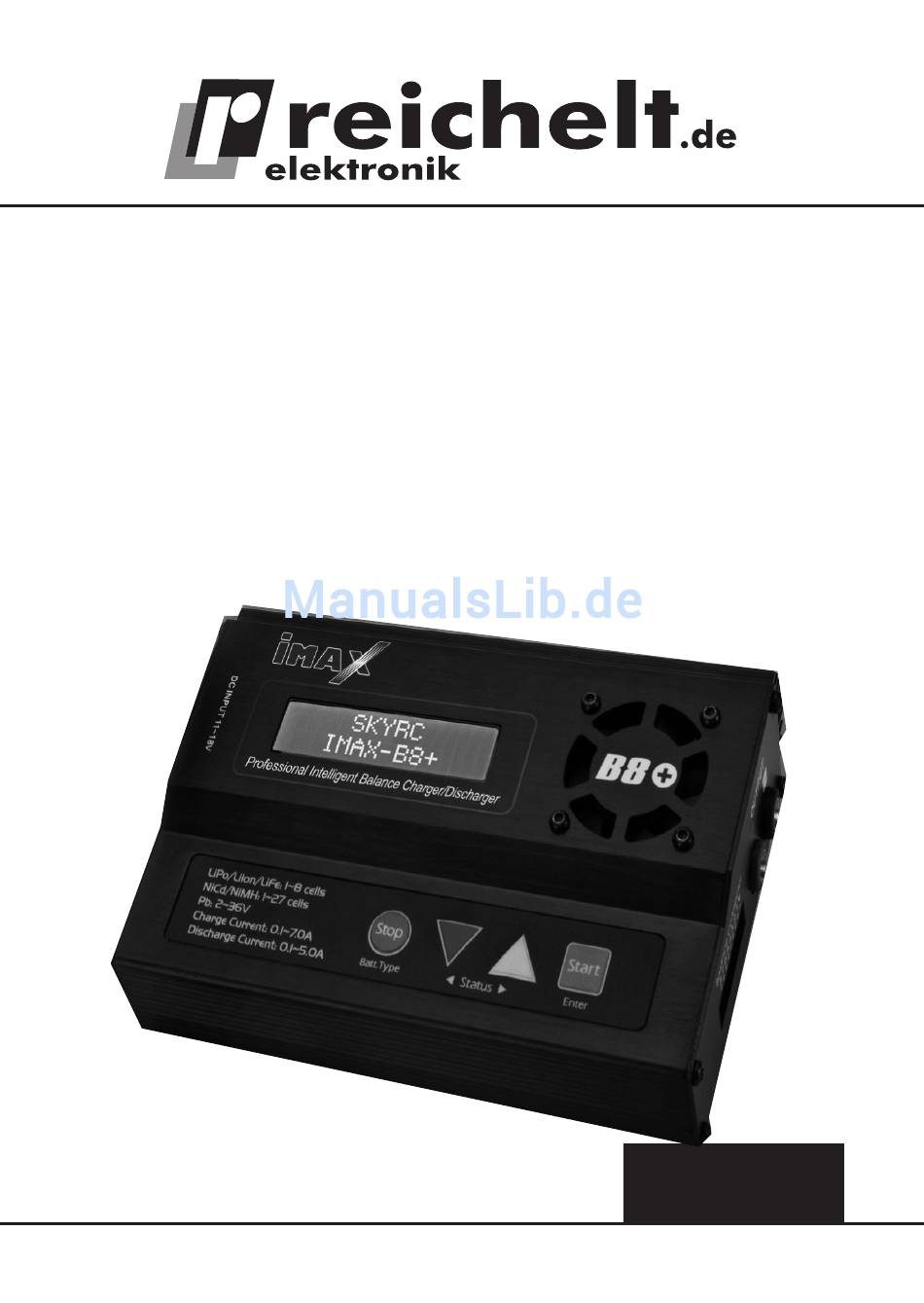

- Seite 1 Multimode-Power- Akkulader iMAX B8+ – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie das Gerät an andere Personen übergeben. weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 6/2012 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion

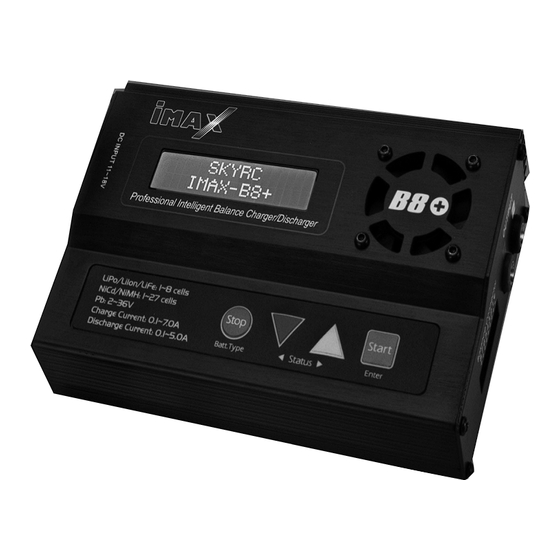

1. Beschreibung und Funktion Der Multifunktions-Akku-Lader ist ein leistungsfähiger mikroprozessorgesteuerter Schnell-Lader für Akkus der Technologien NiCd, NiMH, LiPo, LiIon, LiFePo sowie Blei-Akkus. Für das Balancing von Lithium-Akkus ist ein Balancer integriert. Die Funktionen: · Ladefunktion: max. Ladestrom 7 A · Entladefunktion: max. - Seite 4 oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich- tigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände. Es enthält heiße, klei- ne und verschluckbare Teile sowie Kabel, die Strangulierungsgefahren bergen.
-
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
4. Bedien-, Anschluss- und Anzeigeelemente 1 - Eingang Versorgungsspannung (11 bis 18 V DC, für DC-Hohlstecker) 2 - Anschluss Temperatursensor (optional) 3 - USB-Port 4 - Typ-/Stop-Taste 5 - Taste DEC (herab, t), Taste INC (herauf, s) 6 - Start-/Enter-Taste 7 - Balancer-Anschlüsse (für 2,54-mm-Standard-Balancerkabel) 8 - Ladeausgang (für 4-mm-Bananenstecker) 9 - Display... - Seite 6 DEC = herab, t INC = herauf, s...
-
Seite 8: Inbetriebnahme
5.2 Inbetriebnahme · Stellen Sie das Ladegerät so auf, wie in Kapitel 3 beschrieben. Legen Sie auch den Akku auf eine nichtbrennbare Unterlage und entfernen Sie brennbare Gegenstände aus der Nähe. · Schließen Sie zunächst den Akku polrichtig mit ausreichend dimensionierten Leitungen an den Ladeausgang an. - Seite 9 · In der nächsten Grundeinstellung ist es möglich, den Delta-Peak-Abschaltwert für NiCd-/NiMH-Akkus ein- zustellen (5 bis 20 mV/Zelle). Stellen Sie hier nur höhere Werte als in der Grundeinstellung ein, wenn Sie die Eigenschaften Ihres Akkus genau kennen, sonst kann es zu schädlichem Überladen kommen. Ist der Wert zu niedrig eingestellt, wird das Laden vorzeitig abgebrochen und der Akku nicht voll gela- den (Grundeinstellung: NiCd: 12 mV;...
-
Seite 10: Laden/Entladen/Balancing Von Lithium-Akkus
Beispiel: Kapazität 2000 mAh, Ladestrom 2 A: 2000/2=1000/11,9=84 min Der Sicherheitstimer kann auch abgeschaltet (auf OFF) werden. · Auch die nächste Einstellung ist eine Sicherheits- funktion. Hier können Sie die maximal einzuladen- de Kapazität einstellen. Denn es kann vorkommen, dass die Abschaltspannung nicht erkannt wird und der Lader dann unbegrenzt weiterlädt. - Seite 11 TYPE/STOP und gehen Sie zurück ins vorherige Menü zur Überprüfung der Eingabe. Beachten Sie hier auch die Ausführung zur Testzeit in den Grund- einstellungen. · Nach dem Start des Ladens erscheinen die aktuellen Ladewerte wie Akkutyp, Zellenzahl, Ladestrom, Ak- kuspannung, Betriebsart, Ladezeit und eingeladene Kapazität.
- Seite 12 · Nach dem Start des Ladens erscheinen die aktuellen La- dewerte wie Akkutyp, Zellenzahl, Ladestrom, Akkuspan- nung, Betriebsart, Ladezeit und eingeladene Kapazität. · Mit der BATT TYPE/STOP-Taste können Sie den Vor- gang jederzeit abbrechen. Laden für die Lagerung · Mit dieser Betriebsart bereiten Sie den Akku für eine längere Lagerung vor. Hierbei wird ein spezielles Verfahren eingesetzt und der Akku geladen bzw.
-
Seite 13: Laden/Entladen Von Nicd-/Nimh-Akkus
· Fällt die Zellenspannung einer Zelle zu weit ab, so erscheint eine Fehlermeldung. Mit der Taste s kön- nen Sie nun die Anzeige aller Zellenspannungen aufrufen. Im Beispiel ist die Zelle 4 defekt. Bei mehr als vier Zellen können Sie die jeweils nächste Vierergruppe durch erneutes Drücken von s aufrufen. - Seite 14 · Mit den t/ s -Tasten wählen Sie nun den Entlade- strom aus und bestätigen mit Start/Enter. Danach stellen Sie in gleicher Weise die Entladespannung ein. · Danach drücken sie Start/Enter für länger als 3 s. · Nach dem Start des Entladens erscheinen die ak- tuellen Werte wie Akkutyp, Entladestrom, Akku- spannung, Betriebsart, Entladezeit und entladene Kapazität.
-
Seite 15: Laden/Entladen Von Blei-Akkus
5.6 Laden/Entladen von Blei-Akkus Laden · Beachten Sie beim Laden von Blei-Akkus, dass diese regulär nur mit einem La- destrom von 1/10 der Kapazüt geladen werden dürfen (Herstellervorschrift be- achten, hier gibt es Ausnahmen), nicht schnellgeladen werden dürfen, und sich ansonsten bezüglich der Ladeparameter an die Herstellervorschrift zu halten ist. -
Seite 16: Parameter-Datensätze Speichern/Laden
5.7 Parameter-Datensätze speichern/laden · Sie können, um beim erneuten Laden/Entladen eines Akkus das erneute Ein- geben der Parameter zu vermeiden, die Parameter als Datensatz speichern und später jederzeit wieder aufrufen. Es sind zehn Datensätze speicherbar. Die Anzeigen und Einstellungen unterscheiden sich je nach Akkutyp. Wir zei- gen die Einstellung anhand eines NiMH-Akkus. -
Seite 17: Weitere Informationen Abrufen
Daten aus dem Speicher laden · Wählen Sie entsprechend der Menüübersicht die Option „PROGRAM SELECT LOAD DATA” aus und mit Start/Enter die Parameteranzeige an. · Hier erscheinen die Parameter des hinter LOAD an- gezeigten Speicherplatzes. Wählen Sie mit Start/En- ter und t/ s den gewünschten Speicherplatz an. ·... -
Seite 18: Warn- Und Fehlermeldungen
· Aktuelle Eingangsspannung · Anzeige der Zellenspannungen bei Anschluss an Balancerport. Jeweils Anzeige von vier Zellen, Vie- rergruppen-Weiterschaltung mit s-Taste. 5.9 Warn- und Fehlermeldungen · Akku verpolt angeschlossen · Akkuanschluss unterbrochen · Ladeausgang kurzgeschlossen · Eingangsschutzschaltung hat angesprochen, Ge- rätefunktionen abgeschaltet ·... -
Seite 19: Wartung, Lagerung Und Pflege
· Zu hohe Akkuspannung gegenüber der Vorgabe. Meist falsche Angabe der Zellenzahl. · Spannung einer Zelle zu niedrig (Lithium-Akku). Zellenspannungen kontrollieren (siehe 5.8). · Spannung einer Zelle zu hoch (Lithium-Akku). Zel- lenspannungen kontrollieren (siehe 5.8). · Balancer-/Ladekabelanschluss nicht korrekt, über- prüfen ·... -
Seite 20: Technische Daten
7. Technische Daten Eingangsspannung: 11 bis 18 V DC Leistung: Laden: 150 W, Entladen 20 W Ladestrom: 0,1 bis 7 A Entladestrom: 0,1 bis 5 A Balancerstrom: 300 mA/Zelle Zellenanzahl Lithium-Akkus: 1 bis 8 Zellen Zellenanzahl NiMH/NiCd-Akkus: 1 bis 27 Zellen Zellenanzahl Blei-Akkus: 1 bis 18 (2 bis 36 V) Besonderheiten:... -
