1. Übersicht linke Bürste
Linke Bürste
2. Die Scheibe mit Nasen
(Nr. 1) und ohne
Markierung genau
passend in die
Vertiefung des
Hohlkörpers der linken
Bürste hineindrücken.
Eventuell mit leichten
Schlägen
3. Die Scheibe in die
Vertiefung der
Außenseite der linken
Bürste hineindrücken.
3.
1. Paßfedern in die Nut
Linke und
der Welle stecken.
rechte
2. Kurze Seite der Welle
Bürstenwelle
mit den Paßfedern links
montieren
und rechts in die
Bohrung des Getriebes
stecken.
3. Auf jedes Wellenende 3
Ausgleichsscheiben
schieben.
Übersicht
4.
1. Vormontierte Bürsten auf die Bürstenwellen schieben
Bürsten
2. Bei der linken Bürste die Nut ohne Markierung über die Paßfeder führen
montieren
3. Bei der rechten Bürste die Nut mit Markierung über die Paßfeder führen
4. Die Bürsten sind nun auf Versatz eingesetzt
5. Gewindestange durch die gesamte Bürsteneinheit schieben
6. Auf beiden Enden mit einer kleinen Scheibe und Sicherungsmutter sichern
(Siehe auch Zeichnung unter 2.3).
Originalbedienungsanleitung
Kehrmaschine HVR
Seite 14 von 16

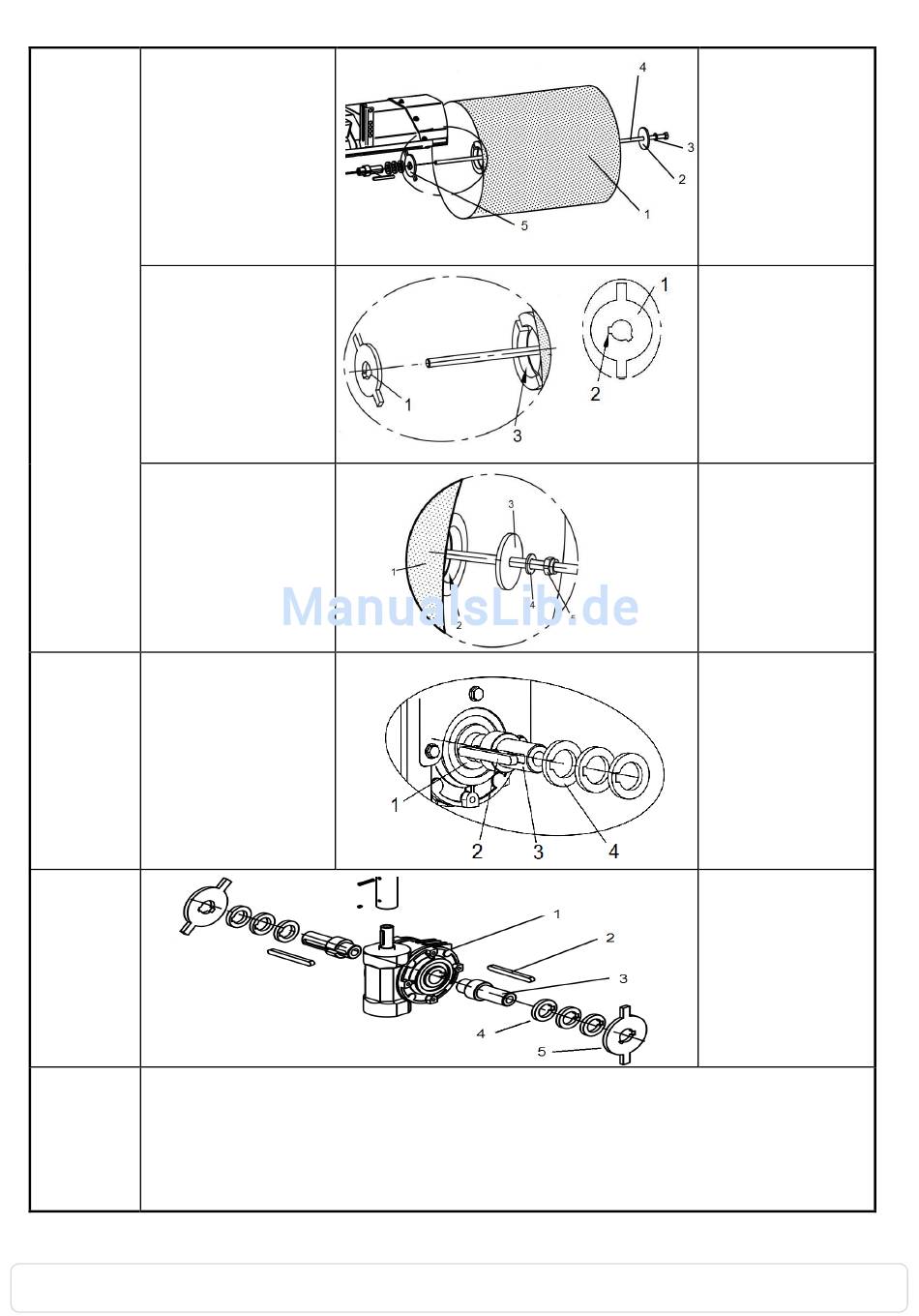

1. Linke Bürste
2. Scheibe
3. Kleine Scheibe
4. Gewindestange
5. Scheibe mit Nasen
1. Scheibe mit Nasen
2. Nut ohne Markierung
symmetrisch
3. Vertiefung
1. Bürste
2. Vertiefung
3. Scheibe
4. Kleine Scheibe
5. Sicherungsmutter
1. Bohrung des
Getriebes
2. Paßfeder
3. Welle
4. Ausgleichsscheiben
1. Bohrung des
Getriebes
2. Paßfeder
3. Welle
4. Ausgleichsscheiben
5. Scheibe mit Nasen
