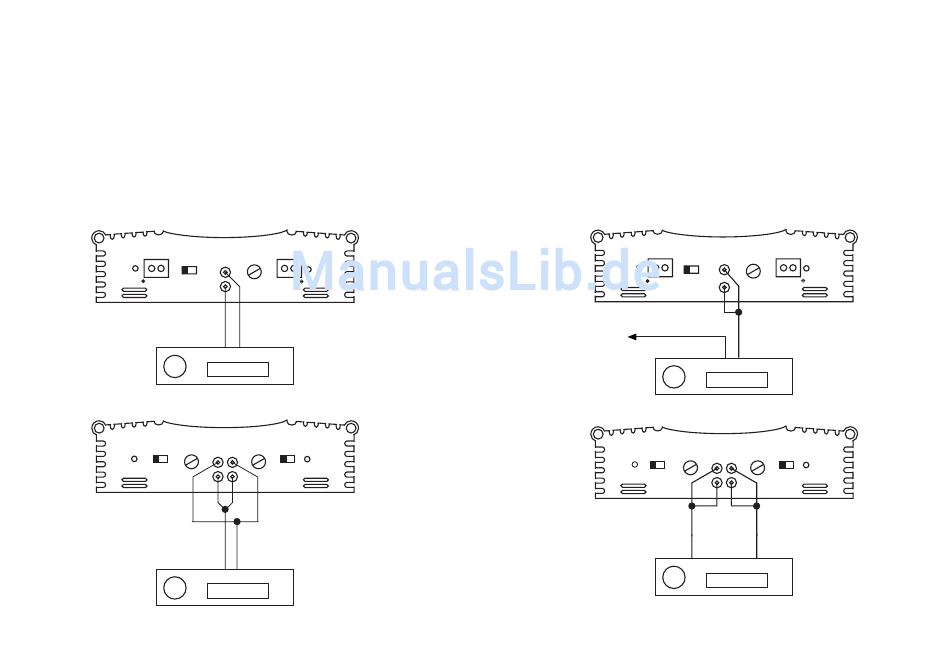

a) Anschluß über die Cincheingänge
Stereobetrieb (Normalbetrieb):
• Verbinden Sie den linken Cincheingang INPUT L.CH (12) mit dem linken
Vorverstärkerausgang des Autoradios.
Beim Modell „Twister" verbinden Sie die Vorverstärkereingänge INPUT
1CH (18) und INPUT 3CH (19) über einen Y-Adapter (z. B. Best.-Nr. 36 46
65) mit dem linken Vorverstärkerausgang des Autoradios.
• Verbinden Sie den rechten Cincheingang INPUT R.CH (12) mit dem
rechten Vorverstärkerausgang des Autoradios.
Beim Modell „Twister" verbinden Sie die Vorverstärkereingänge INPUT
2CH (18) und INPUT 4CH (19) über einen Y-Adapter (z. B. Best.-Nr. 36 46
65) mit dem rechten Vorverstärkerausgang des Autoradios.
THUNDER, STORM, HURRICANE:
L+
L-
CROSS
OVER
POWER
OFF 150Hz
BRIDGED
80Hz
HIGH PASS
GAIN
CROSSOVER
POWER
OFF
150Hz
80Hz
12
INPUT
GAIN
R+ R-
L.CH
PROTECTION
BRIDGED
MIN MAX
R.CH
Vorverstärkerausgänge
R
L
Autoradio
TWISTER:
LOW PASS
INPUT
GAIN
CROSSOVER
1
3
PROTECTION
CH
CH
OFF 150Hz
80Hz
2
4
CH
CH
Vorverstärkerausgänge
R
L
Autoradio
Mono-Brückenbetrieb (Erklärung siehe „Anschluß der Verstärkeraus-
gänge"):
• Verbinden Sie die beiden Cinchbuchsen INPUT L.CH und INPUT R.CH
(12) mit Hilfe eines Y-Adapters (z. B. Best.-Nr. 36 46 65) und schließen
Sie an diesen Adapter das für den Mono-Brückenbetrieb erforderliche
Mono-Cinchsignal (z. B. linker Cinchausgang) vom Autoradio an.
Beim Modell „Twister" verbinden Sie die Cinchbuchsen INPUT 3CH und
4CH (19) mit dem Y-Adapter und schließen diesen an den linken
Cinchausgang des Autoradios an.
• Für den zweiten (in diesem Fall rechten) Kanal wird ein zweiter Ver-
stärker (oder die zwei noch unbenutzten Kanäle der „Twister" INPUT
1CH und 2CH (18)) erforderlich, der analog zum ersten anzuschließen ist.
THUNDER, STORM, HURRICANE:
L+
L-
CROSS
OVER
POWER
OFF
150Hz
BRIDGED
80Hz
zu einem zweiten
Verstärker
HIGH PASS
GAIN
CROSSOVER
POWER
OFF
150Hz
80Hz
INPUT
GAIN
R+ R-
L.CH
PROTECTION
BRIDGED
MIN MAX
R.CH
Vorverstärkerausgänge
R
L
Autoradio
TWISTER:
INPUT
GAIN
LOW PASS
CROSSOVER
1
3
PROTECTION
CH
CH
OFF
150Hz
80Hz
2
4
CH
CH
Vorverstärkerausgänge
R
L
Autoradio
