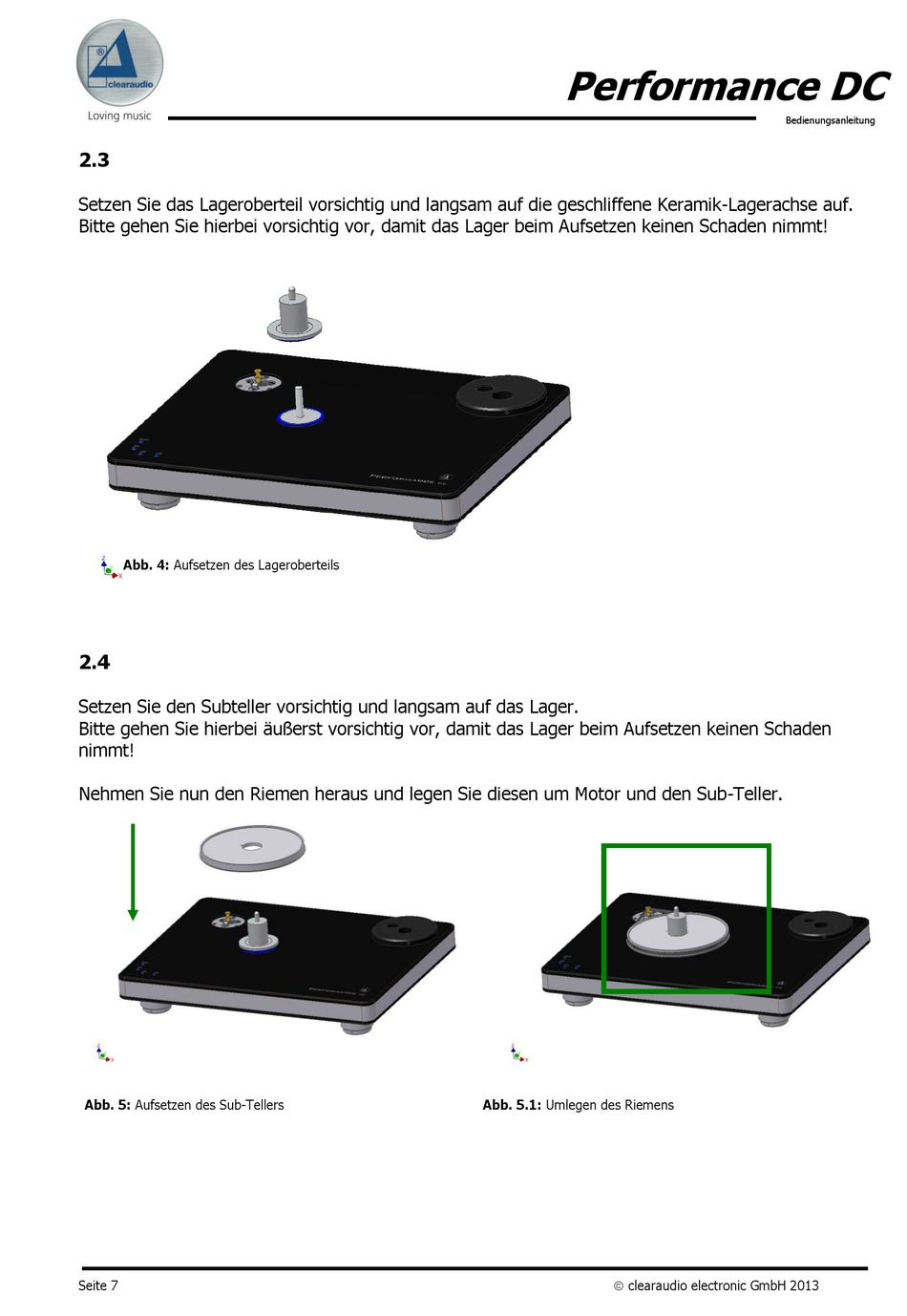

Performance DC
Bedienungsanleitung
2.3
Setzen Sie das Lageroberteil vorsichtig und langsam auf die geschliffene Keramik-Lagerachse auf.
Bitte gehen Sie hierbei vorsichtig vor, damit das Lager beim Aufsetzen keinen Schaden nimmt!
Abb. 4: Aufsetzen des Lageroberteils
2.4
Setzen Sie den Subteller vorsichtig und langsam auf das Lager.
Bitte gehen Sie hierbei äußerst vorsichtig vor, damit das Lager beim Aufsetzen keinen Schaden
nimmt!
Nehmen Sie nun den Riemen heraus und legen Sie diesen um Motor und den Sub-Teller.
Abb. 5: Aufsetzen des Sub-Tellers
Abb. 5.1: Umlegen des Riemens
Seite 7
clearaudio electronic GmbH 2013
