Serviceanleitung
für die Fachkraft

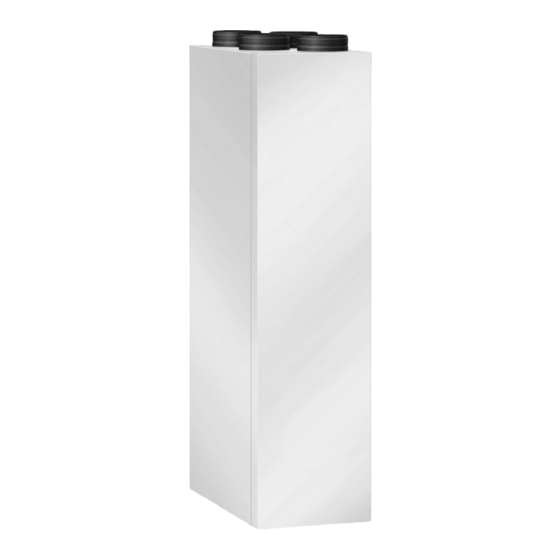

Vitovent 300-F
Wohnungslüftungs-System mit Wärmerückgewinnung
3
für max. Luftvolumenstrom 280 m
/h
Gültigkeitshinweise siehe letzte Seite
VITOVENT 300-F
Bitte aufbewahren!
5619 790
7/2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOVENT 300-F

Inhaltszusammenfassung für Viessmann VITOVENT 300-F

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitovent 300-F Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 280 m Gültigkeitshinweise siehe letzte Seite VITOVENT 300-F Bitte aufbewahren! 5619 790 7/2012...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden.
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Verwendung Verwendung......................Einsatz im Passivhaus..................Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Störungsbehebung Diagnose an der Regelung................... 49 Instandsetzung..................... 49 Einzelteillisten Einzelteillisten....................... 53 Übersicht der Baugruppen................... 54 Einzelteile ohne Abbildung................... 55 Gehäuse.......................

  • Seite 5: Verwendung

    Wärmepumpenregelung mungsgemäß. Vitotronic 200, Typ WO1C betrieben werden. Hinweis Vitovent 300-F ist ausschließlich für den Das Lüftungsgerät Vitovent 300-F kann häuslichen Gebrauch vorgesehen, d.h für folgende Zwecke verwendet werden: auch nicht eingewiesene Personen kön- ■ Be- und Entlüftung von Räumen über nen das Gerät sicher bedienen.

  • Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems....• • • 2. Vitovent einschalten............•...

  • Seite 7: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Kontrolle des Wohnungslüftungs-Systems Gefahr Hinweise zum Betrieb des Vitovent in Der gleichzeitige Betrieb einer Verbindung mit einer raumluftabhän- raumluftabhängigen Feuerstätte gigen Feuerstätte (z.B. offener Kamin) und des ■ Bauseits muss eine Sicherheitsein- Vitovent im selben Verbren- richtung installiert werden.

  • Seite 8: Vitovent Einschalten

    1. Vor dem Einschalten prüfen, ob Vitovent 300-F an die Wärmepumpe und über eine Geräteanschlussdose an die Stromversorgung angeschlos- sen ist. Montageanleitung „Vitovent 300-F“ 2. Vitovent 300-F mit dem Netzschalter A auf der Geräterückseite einschal- ten. A Netzschalter Achtung Temperaturwerte abfragen Niedrige Außentemperaturen Serviceanleitung „Vitotronic 200,...

  • Seite 9: Luftvolumenströme Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenströme einstellen Achtung Bei Fehlbedienungen durch den Falsche Einstellungen können Anlagenbetreiber erlischt die Betriebsstörungen verursachen. Gewährleistung. Einstellungen dürfen ausschließ- lich von der Fachkraft durchge- führt werden. Lüftungsstufen Anzeige im Funktion/Betriebs- Betriebsstatus Luftvolumenstrom Basis-Menü...
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenströme gemäß der folgen- den Tabelle an der Wärmepumpenrege- lung einstellen. Luftvolumenströme „Volumenstrom Redu- „Volumenstrom Nenn- „Volumenstrom Intensiv- zierte Lüftung 7D0A“ lüftung 7D0B“ ( lüftung 7D0C“ ( Einstellbereich „95“ bis „7D0B“ abzüglich „7D0A“...

  • Seite 11: Leitungssystem (Flach) Metall: Zuluft-/ Abluftöffnungen Voreinstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Leitungssystem (flach) Metall: Zuluft-/Abluftöffnungen vorein- stellen Aus der Planung sind folgende Daten Mit diesen Daten kann aus dem jeweili- erforderlich: gen Diagramm die erforderliche Öff- ■ Druckverluste für die Teilstrecken nungsweite bei den Zuluft- und Abluftöff- ■...
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenstrom in m³/h A Anzahl der freien Öffnungen 1. Abhängig vom geplanten Druckver- 2. An der Zuluftöffnung für Wandeinbau lust und Luftvolumenstrom für die die ermittelte Anzahl an Öffnungen A einstellen. Teilstrecke die erforderliche Anzahl an Öffnungen aus dem Diagramm ermitteln.
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftventil Metall für Deckeneinbau (DN 100, DN 125) Hinweis ■ Der Luftaustrittswinkel kann durch Entfernen des Luftleitblechs B von 180° auf 360° erweitert werden (z.B. bei Einbau in der Raummitte). ■ Durch Verschieben des Luftleitblechs B kann die Richtung der Zuluft ein- gestellt werden (z.B.
  • Seite 14 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100, Luftaustrittswinkel 180° (mit Luftleitblech) Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in...
  • Seite 15 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100, Luftaustrittswinkel 360° (ohne Luftleitblech) Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in...
  • Seite 16 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125, Luftaustrittswinkel 180° (mit Luftleitblech) Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in...
  • Seite 17 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125, Luftaustrittswinkel 360° (ohne Luftleitblech) Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in 1. Abhängig vom geplanten Druckver- 2. Am Zuluftventil für Deckeneinbau lust und Luftvolumenstrom für die den ermittelten Ringspalt A einstel- Teilstrecke den erforderlichen Ring- len.
  • Seite 18 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Fußbodenauslass Max. Volumenstrom: 35 m A Öffnungsweite...
  • Seite 19 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 32,5 27,5 22,5 17,5 12,5 Luftvolumenstrom in m³/h A Öffnungsweite in mm 1. Abhängig vom geplanten Druckver- 2. Abdeckgitter am Fußbodenauslass lust und Luftvolumenstrom für die abnehmen. Teilstrecke die erforderliche Öff- nungsweite für den Fußbodenaus- 3.
  • Seite 20 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schlitzauslass mit Anschlusskasten Max. Volumenstrom: 35 m A Öffnungsweite 22,5 17,5 12,5 Luftvolumenstrom in m³/h A Öffnungsweite in mm...
  • Seite 21 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Abhängig vom geplanten Druckver- lust und Luftvolumenstrom für die Teilstrecke die erforderliche Öff- nungsweite für den Schlitzauslass aus dem Diagramm ermitteln. Beispiel: ■ Druckverlust: 15 Pa ■ Luftvolumenstrom: 27 m Einzustellende Öffnungsweite: 30 mm 2.
  • Seite 22 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Einbaulage Einstellung der Stellräder Deckeneinbau Alle Stellräder auf „6“ Eine Hälfte der Stellräder auf „1/A “, die andere auf „F/6“ Abluftventil Metall für Wand- und Deckeneinbau (DN 100, DN 125) A Ventilkegelstellung in mm Nenn-Durchmesser Maß...
  • Seite 23 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100 Luftvolumenstrom in m³/h A Ventilkegelstellung in mm...
  • Seite 24 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125 Luftvolumenstrom in m³/h A Ventilkegelstellung in mm 1. Abhängig vom geplanten Druckver- 2. Am Abluftventil für Wand- und lust und Luftvolumenstrom für die Deckeneinbau die ermittelte Ventil- Teilstrecke die erforderliche Ventilke- kegelstellung A einstellen.
  • Seite 25 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Küchen-Abluftventil (DN 100, DN 125) Nenn-Durchmesser Maß a in mm Max. Volumenstrom in m DN 100 DN 125...
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100 50 60 Luftvolumenstrom in m³/h A-E Druckverlustkurven für die Ven- tilstellungen: A geöffnet, freier Querschnitt 50 % E geschlossen...
  • Seite 27 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125 50 60 Luftvolumenstrom in m³/h A-E Druckverlustkurven für die Ven- tilstellungen: A geöffnet, freier Querschnitt 50 % E geschlossen...

  • Seite 28: Leitungssystem (Flach) Kunststoff: Luftvolumenströme Voreinstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Abhängig vom geplanten Druckver- lust und Luftvolumenstrom für die Teilstrecke die erforderliche Ventil- stellung aus dem Diagramm (für DN 100 oder DN 125) ermitteln. Beispiel: Für die Teilstrecke sind folgende Daten aus der Planung vorhanden: ■...
  • Seite 29 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A DN 125 B DN 160 C DN 180...
  • Seite 30 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 300 400 40 50 Luftvolumenstrom in m³/h Druckverluste im Zuluftvolumenstrom bei vollständig belegten Flachkanalanschlüs- sen, ohne Drosselscheiben. A DN 125 C DN 180 B DN 160 Zuluftventil Metall (DN 125) vollstän- Abluftventil Metall (DN 125) vollstän- dig öffnen dig öffnen...
  • Seite 31 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftventil Kunststoff vollständig öffnen Zu Arbeitsschritt 2.: Zuluftventil bis zum Ende der Skala öff- nen.
  • Seite 32 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftaustrittswinkel am Zuluftventil Kunststoff einstellen Der Luftaustrittswinkel kann durch Ein- bau eines Luftleitblechs (Lieferumfang Zuluftventil) von 360° auf 180° einge- schränkt werden (z.B. bei Deckeneinbau in der Nähe von Wänden).
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abluftventil Kunststoff vollständig öffnen Zu Arbeitsschritt 2.: Abluftventil bis zum Ende der Skala öff- nen.

  • Seite 34: Luftvolumenströme Einregulieren

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenströme einregulieren 1. Betriebsprogramm „Lüftungsauto- matik“ einschalten und Zeitpro- gramm so einstellen, dass Zeitphase mit Betriebsstatus „Normal“ aktiv ist. Bedienungsanleitung „Vitotronic 200, Typ WO1C“ Falls vorhanden, folgende Funktio- nen ausschalten: ■ Raumbeheizung über Nachheizre- gister: „Freigabe Nachheizregis- ter hydraulisch 7D02“...
  • Seite 35 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. Mit einem Flügelradanemometer die 5. Zuluft-/Abluftöffnungen entspre- Luftgeschwindigkeit (oder direkt den chend der Abweichung nachregulie- Volumenstrom) an den Zuluft- und ren. Abluftventilen messen (Anleitung des Neue Öffnungsweiten/Ringspalt in Messgeräteherstellers beachten). das Inbetriebnahme-Protokoll auf- Messwerte in das Inbetriebnahme- nehmen.
  • Seite 36 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kennlinien/Tabelle für Luftvolumenstrom Zuluftventil Wandeinbau (DN 100) Luftgeschwindigkeit in m/s A Anzahl der Öffnungen Fußbodenauslass Öffnungsweite in mm Gemessene Luftge- schwindigkeit in m/s Luftvolumenstrom in m 1,26 1,89 2,52 2,62 3,78 5,04 3,78 5,87...

  • Seite 37: Luftvolumenströme Zuluft-/Abluftseite Abgleichen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenströme Zuluft-/Abluftseite abgleichen Hinweis 2. Luftvolumenströme erneut messen Abgleich nur erforderlich, falls sich die (siehe Seite 34) und Summe von Summen der gemessenen Luftvolumen- Zuluft- und Abluftseite miteinander ströme aller Zuluftöffnungen von der vergleichen.

  • Seite 38: Anlage Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlage außer Betrieb nehmen Bei Arbeiten am geöffneten Gerät: Gefahr Das Berühren spannungsfüh- render Bauteile kann zu gefährli- chen Verletzungen durch elektri- schen Strom führen. Vor Arbeiten am Gerät Anlage spannungsfrei schalten. Netz- schalter (siehe Seite 8) und Sicherung ausschalten, ggf.

  • Seite 39: Filter Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Filter austauschen Achtung Staubablagerungen im Gerät können zu Geräteschäden füh- ren. Gerät nicht ohne Außenluft- und Abluftfilter betreiben.
  • Seite 40 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Außenluft- und Abluftfilter nicht reinigen. Beide Filter austauschen, falls im Dis- play der Wärmepumpenregelung „A0 Lüftung: Filter prüfen“ angezeigt wird. Diese Meldung erscheint unter folgen- den Bedingungen: ■ Außenluftfilter und/oder Abluftfilter sind verschmutzt (Auslösewert des Differenzdruckwächters ist überschrit- ten).
  • Seite 41 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Abluftfilter B Außenluftfilter...

  • Seite 42: Gegenstrom-Wärmetauscher Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wartungsanzeige zurücksetzen 4. „Ja“ 5. „OK“ zur Bestätigung Nach dem Filterwechsel muss die War- tungsanzeige für den Filterwechsel in Hinweis der Wärmepumpenregelung manuell Damit die Anzahl der verbleibenden zurückgesetzt werden. Tage bis zum nächsten Filterwechsel richtig berechnet werden kann, muss Erweitertes Menü...
  • Seite 43 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. 6x A Gegenstrom-Wärmetauscher B Umreifungsband...
  • Seite 44 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zusammenbau in umgekehrter Rei- Reinigungshinweise henfolge ■ Zu Arbeitsschritt 1.: Gefahr Schrauben der Abdeckung mit max. Ablagerungen von Chemika- Drehmoment 1,6 Nm anziehen. lien am Gegenstrom-Wärme- tauscher können zu Gesund- heits- und Geräteschäden füh- ren.

  • Seite 45: Innenraum Des Vitovent Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Innenraum des Vitovent reinigen 1. Außenluft-, Abluftfilter und Gegen- strom-Wärmetauscher herausziehen (siehe Seite 39 und 42) 2. Außenluftkanal A, Kondenswasser- wanne B und den übrigen Innen- raum mit einem feuchten Tuch aus- wischen, ggf.

  • Seite 46: Leitungssystem (Flach) Kunststoff Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Leitungssystem (flach) Kunststoff reinigen Zur Reinigung der Flachkanäle des Lei- tungssystems Kunststoff spezielles Rei- nigungswerkzeug verwenden, z.B. Rei- nigungs-Set Fa. Lamers, siehe www.lamersequipment.nl...

  • Seite 47: Kondenswasserablauf Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kondenswasserablauf prüfen Achtung Durch Verdrehen des Kondens- wasser-Ablaufwinkels wird die Verbindung zur Kondenswasser- wanne undicht. Kondenswasser-Ablaufwinkel nicht verdrehen. 1. Ungehinderten Ablauf des Kondens- wassers prüfen, ggf. Kondenswas- serwanne (siehe Seite 45), Siphon/ Wasserverschluss reinigen.

  • Seite 48: Parameter An Der Wärmepumpe Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Parameter an der Wärmepumpe einstellen Die Parameter von Vitovent 300-F wer- Serviceanleitung „Vitotronic 200, den vollständig über die Wärmepumpen- Typ WO1C“ regelung Vitotronic 200, Typ WO1C ein- gestellt. Einweisung des Anlagenbetreibers...

  • Seite 49: Störungsbehebung

    Störungsbehebung Diagnose an der Regelung Serviceanleitung „Vitotronic 200, Typ WO1C“ Instandsetzung Vorderblech abbauen Anbau in umgekehrter Reihenfolge.

  • Seite 50: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen Die Sicherung F1 T10AH befindet sich an der Lüsterklemme der Netzan- schlussleitung. N´ L´ F1 T10AH...

  • Seite 51: Anschluss- Und Verdrahtungsschema

    Störungsbehebung Instandsetzung (Fortsetzung) Anschluss- und Verdrahtungsschema Außenlufttemperatursensor Fortlufttemperatursensor (NTC 10 kΩ) (NTC 10 kΩ) Zulufttemperatursensor -Sensor (Zubehör) (NTC 10 kΩ) Feuchtesensor (Zubehör) Ablufttemperatursensor Differenzdruckwächter Abluftfilter (NTC 10 kΩ)

  • Seite 52: Widerstandskennlinie Der Temperatursensoren

    Störungsbehebung Instandsetzung (Fortsetzung) Differenzdruckwächter Außenluft- dÖ Netzversorgung Fortluftventilator filter Elektrisches Vorheizregister Ansteuerung Zuluftventilator Bypassklappe 0-10 V fÖ Interner Netzanschluss (werkseitig Ansteuerung Fortluftventilator angeschlossen) 0-10 V aBH Netzversorgung Relais (werkseitig Sicherheitstemperaturbegrenzer angeschlossen) elektrisches Vorheizregister a;Ö Netzversorgung Zuluftventilator Nichts anschließen. Modbus, Anschluss an X18 auf der Regler- und Sensorleiterplatte der Wärmepumpenregelung Serviceanleitung...

  • Seite 53: Einzelteillisten

    Einzelteillisten Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste)

  • Seite 54: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen...

  • Seite 55: Einzelteile Ohne Abbildung

    Einzelteillisten Übersicht der Baugruppen (Fortsetzung) A Typenschild C Baugruppe Elektrische Ausrüstung B Baugruppe Gehäuse D Baugruppe Lüftungsmodul Einzelteile ohne Abbildung 0005 Sprühdosenlack weiß 0006 Lackstift weiß Gehäuse 0001 Vorderblech 0007 Vorderwand 0002 Seitenblech 0008 Kondenswasser-Ablaufwinkel 0003 Bodenblech 0009 Durchführungstülle 7 70/21 0004 Rückwand (außen/innen) (1 Stück) 0005 Oberblech...
  • Seite 56 Einzelteillisten Gehäuse (Fortsetzung) 0005 0004 0002 0007 0008 0009 0006 0003 0010 0002 0001...

  • Seite 57: Elektrische Ausrüstung

    Einzelteillisten Elektrische Ausrüstung 0001 Reglerleiterplatte 0009 Anschlussleitung Bypassklappe 0002 Netzanschlussklemme mit Siche- 0010 Netzanschlussleitung 230 V~ rungshalter 0011 Temperatursensoren Abluft/Fort- 0003 Tragschiene luft mit Anschlussleitung 0004 Netzschalter 0012 Anschlussleitung Netzschalter 0005 Temperatursensoren Zuluft/ 0013 Stecker Außenluft mit Anschlussleitung 0014 Differenzdruckschalter 300 Pa 0006 Anschlussleitung Ventilator 0-10 V Einzelteile ohne Abbildung...
  • Seite 58 Einzelteillisten Elektrische Ausrüstung (Fortsetzung) 0004 0012 0013 0001 0003 0002 0014 0008 0014 0007 0009 0006 0010 0005 0011...

  • Seite 59: Lüftungsmodul

    Einzelteillisten Lüftungsmodul 0001 Lüftungsmodul (EPP) 0011 Filtersatz: Außenluftfilter F7, 0003 Abdeckung Bypassklappe (EPP) Abluftfilter G4 0004 Abdeckung Motor für Bypass- 0013 Motor für Bypassklappe klappe 0014 Bypassklappe 0005 Abdeckung Außenluft-/Abluftfilter 0015 Lippendichtungen DN 160 0006 Abdeckung Ventilator mit Lei- (4 Stück) tungsdurchführung 0017 Kondenswasser-Ablaufschlauch 0007 Abdeckung Ventilator...
  • Seite 60 Einzelteillisten Lüftungsmodul (Fortsetzung) 0007 0005 0015 0010 0004 0011 0003 0007 0014 0013 0019 0018 0008 0010 0005 0006 0005 0009 0006 0011 0019 0018 0008 0001 0005 0017...

  • Seite 61: Protokolle

    Protokolle Inbetriebnahme-Protokoll...

  • Seite 62: Beispiel Für Inbetriebnahme-Protokoll

    Protokolle Beispiel für Inbetriebnahme-Protokoll...

  • Seite 63: Technische Daten

    Technische Daten Technische Daten Vitovent 300-F Max. Luftvolumenstrom Max. externer Druckverlust bei max. Luft- volumenstrom Werkseitige Einstellung Luftvolumen- strom : „Grundbetrieb“ : „Volumenstrom Reduzierte Lüftung 7D0A“ : „Volumenstrom Nennlüftung 7D0B“ : „Volumenstrom Intensivlüftung 7D0C“ Lufteintrittstemperatur Min. °C Max. °C Gehäuse...

  • Seite 64: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH&Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitovent 300-F mit den folgenden Normen über- einstimmt: EN 55 014-1 EN 60 335-2-40 EN 55 014-2 EN 61 000-3-2 EN 60 335-1...

  • Seite 65: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Druckverlust........11 Abfragen Temperaturwerte....8 ■ Abluftventil für Wand- und Deckenein- Abluftöffnungen einstellen....11 bau..........23, 24 Abluftventil ■ Fußbodenauslass......18 ■ für Deckeneinbau.....22, 30 ■ Küchen-Abluftventil......25 ■ für Wandeinbau......22, 30 ■ Leitungssystem.......10 ■ für Wand- und Deckeneinbau...23, 24 ■ Luftverteilerkasten......30 Abluftventil öffnen......33 ■...
  • Seite 66 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Geräteanschlussdose......38 Luftvolumenstrom......9, 11 Geräteaufstellung.........8 ■ abgleichen........37 Grundbetrieb........9 ■ Abschaltbetrieb.........9 ■ einregulieren........34 ■ Ferienprogramm.......9 Inbetriebnahme-Proto- ■ Fußbodenauslass......36 koll....12, 17, 19, 21, 28, 35, 61, 62 ■ Grundbetrieb........9 Intervall für Filterwechsel....40 ■ Intensivlüftung........9 ■ Nennlüftung........9 ■ Reduzierte Lüftung......9 Kennlinien..........52 ■...
  • Seite 67 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Reinigen Ventilstellung........28 ■ Gegenstrom-Wärmetauscher..42 Verbrennungsluftverbund.....7 ■ Innenraum........45 Verbrennungsluftzufuhr......7 ■ Leitungssystem.........8 Verschmutzung der Filter....10 ■ Leitungssystem (flach) Kunststoff...46 Verwendung.........5 Reinigungshinweise......44 Volumenstrom........9 Ringspalt....13, 14, 15, 16, 17, 22 ■ Abschaltbetrieb.........9 ■ Ferienprogramm.......9 ■ Grundbetrieb........9 Schlitzauslass......20, 21 ■ Grundlüftung........63 ■ Luftaustrittswinkel......21 ■...

  • Seite 68: Gültigkeitshinweis
