Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Bedienstruktur TKO 67°C Betriebs Temp. u. Ein- Ausgänge Optionen Fehler TBU 51°C Werte steller testen o wählen Anzeige 100% wählen auslesen ändern übernehm BW AUTO Betriebs Passwort Passwort Passwort Passwort Passwort ändern eingeben eingeben eingeben eingeben...
Seite 3
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 TKO 67°C Betriebs Temp. u. Ein- Ausgänge Optionen Fehler TBU 51°C Werte steller testen o wählen Anzeige 100% wählen auslesen ändern übernehm BW AUTO Zusatzk Speicher Temp. Temp. Istwert Maximum 68°C 90°C Leistung Über- aktuell höhung2...
Seite 4
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 TKO 67°C Betriebs Temp. u. Ein- Ausgänge Optionen Fehler TBU 51°C Werte steller testen o wählen Anzeige 100% wählen auslesen ändern übernehm BW AUTO Zusatzk. Diff. Zusatzk. Diff. Drehzahl Minimum Sprache wählen Deutsch Dok.
Seite 5
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Sehr geehrter Leser, sehr geehrte Leserin Dieser Solar-Speicherladeregler ist ein modernes, elektronisches Gerät mit einer Vielzahl von Funktionen, um eine Solaranlage optimal zu betreiben. Die meisten der notwendigen Einstellungen werden einmal bei der Inbetriebnahme durch Fachpersonal vorgenommen.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Sicherheitsvorschriften Bestimmungsgemässe Verwendung Der Regler ist ein elektronisches Gerät für den Einsatz zusammen mit einer Hydraulikschaltung entsprechend den Spezifikationen des Herstellers bestimmt. Anderweitige Verwendung des Gerätes ist nicht zulässig. Der Regler entspricht folgenden EU-Richtlinien: •...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Ihr Solar-Speicherladeregler Was kann der Solar-Speicherladeregler Richtig programmiert stellt der Regler im Zusammenwirken mit einer entsprechen- den Hydraulikschaltung sicher, dass die anfallende Solarenergie richtig genutzt und auf den Betrieb von zusätzlichen Wärmeerzeugern, soweit möglich, verzichtet werden kann.

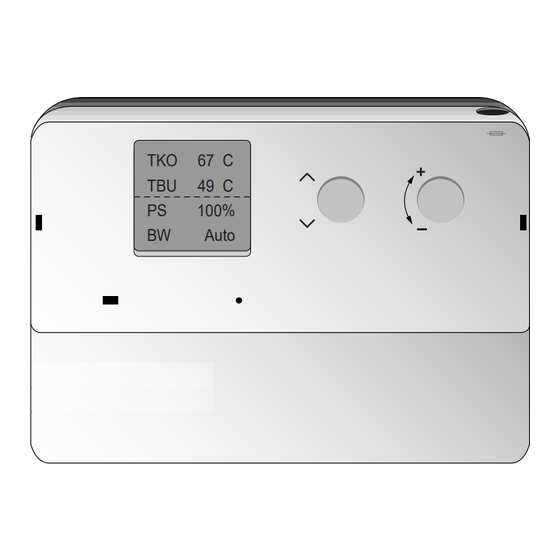

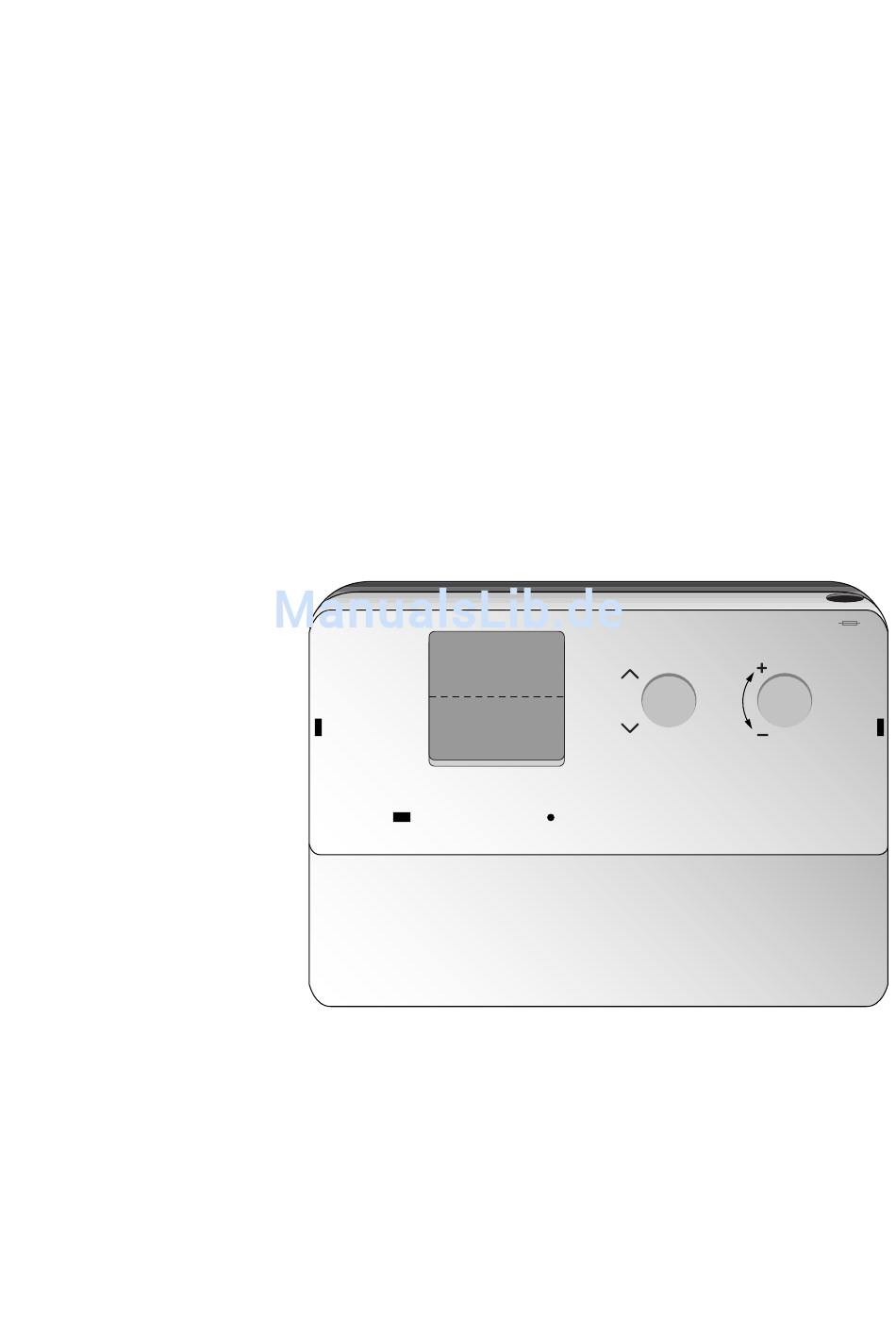

Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Bedienelemente und Anzeigen 2.4.1 Übersicht 67 C 49 C 100% Auto Dieses Bild zeigt die Frontansicht des Reglers Display mit Standardanzeige Wahlknopf Einstellknopf Feinsicherung (6,3A M 5x20mm) Klemmraumdeckel Resettaste eBUS Steckanschluss Dok. Nr. 107368 20/2001...
Seite 11
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 2.4.2 Display Die Standardanzeige erkennen Sie an der Anzeige von 4 Zeilen 67°C und einer gestrichelten Linie in der Mitte des Displays. 51°C 100% In den ersten drei Zeilen des Displays werden drei Temperaturen, Auto Werte oder Schaltzustände der Ausgänge angezeigt.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Auswahlmenüs anzeigen Einstellknopf Durch Drehen des Einstellknopfs im Uhrzeigersinn 67°C können Sie von der Standardanzeige aus die folgen- 51°C den Auswahlmenüs anzeigen: 100% Auto Betriebsarten Auto, Hand oder Aus wählen. Betriebs wählen Temperaturen und Werte auslesen und in die Stan- Temp.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Betriebsart wählen (ohne Passwort) Mit dem Betriebswahlschalter wird die Betriebsart des Reglers gewählt. Auto Automatischer Betrieb nach den eingestellten Kriterien. Energetisch bester Betrieb. Hand = Im Handbetrieb können unter "Ausgänge testen o übernehm" alle Ausgänge zu- oder abgeschaltet werden.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Einsteller für Endverwender (ohne Passwort) Werks- Ihre Ein- Nr. Einsteller Einstellbereich Funktion einstel- stellung lung Auto: Die Anlage wird tempera- Betriebs turabhängig geregelt. Auto = Normalbetrieb Hand: Die gewünschten Aus- Auto Hand = Notbetrieb ändern gänge müssen aktiviert werden.
Seite 15
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Werks- Ihre Ein- Nr. Einsteller Einstellbereich Funktion einstel- stellung lung Sprache z.B. Drei Sprachen stehen zur Aus- wählen DE/FR/E wahl. German Dok. Nr. 107368 20/2001...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Temperaturen und Werte auslesen, Standardan- zeige verändern (Passwort 1) Hier können Sie Temperaturen und Werte auslesen oder in die Standardanzeige übernehmen. Um Werte oder Temperaturen in die Standartanzeige zu überneh- men müssen, Sie das Passwort 1 eingeben. Beispiel: Kollektortemperatur in die Standardanzeige übernehmen.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Einsteller ändern (Passwort 2) Hier können Sie den Regler auf die Anlage abstimmen. Um Veränderungen vor- zunehmen, müssen Sie das Passwort 2 eingeben. Wenn Sie die Einsteller nur anschauen wollen, können Sie ohne Passworteingabe durch die Untermenüs blät- tern.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Ausgänge testen oder in Standardanzeige über- nehmen (Passwort 1) Hier können Sie die Ausgänge auf ihren momentanen Schaltzustand kontrollieren siehe 4.1 Einsteller für Endverwender (ohne Passwort) (Seite 14). Sie können auch einen Ausgang ein- oder ausschalten, um seine Funktion zu prüfen. Hierzu muss der Regler in der Betriebsart Hand stehen.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Optionen wählen (Passwort 2) Hier können Sie Funktionen aktivieren oder sperren, die abhängig von der Hydrau- likvariante zusätzlich benutzt werden können. Dazu müssen Sie das Passwort 2 eingeben. Wenn Funktionen aktiviert sind, können die Werte unter dem Auswahl- menü...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Optionen mit Passwort 2 Mit dem Passwort 2 können je nach gewählter Hydraulikvariante die nachfolgend beschriebenen Optionen gewählt werden. Werks- Ihre Nr. Einsteller Einstellbereich Funktion einstel- Einstel- lung lung Ist die Option aktiv, werden die Speicher Fühler TBU, TBO und die Einstel- extern...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Fehleranzeige (Passwort 2) Tritt ein im Regler hinterlegter Fehlercode auf, blinkt in der Standardanzeige die Zeile BW Auto im Wechsel mit Err. Im Untermenü Fehler Code wird dieser Fehler mittels eines Codes angezeigt. Die Beschreibung der Fehlercodes finden Sie am Ende dieses Abschnitts.
Seite 22
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Fehlercodes: Fehlercode Beschreibung Fehler ∆T zwischen TKO und TBU, TPU oder TKR länger als Pumpe defekt, Luft in der Anlage, 15 min. >50K. Fühler defekt. Bei Option "Volumenimpulszähler Ja". Bei eingeschal- Pumpe defekt, Luft in der Anlage, teter Solarpumpe ist der Volumenstrom kleiner 20 l/h.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Optionen Je nach gewählter Hydraulikvariante werden nur die möglichen Optionen ange- zeigt und können demzufolge ausgewählt werden. 10.1 Speicher extern Dieser Einsteller wird benötigt, um den Solarregler im Energieverbund über eBUS mit einem kompatiblen Heizungsregler zu betreiben. Ist die Option "JA" gewählt, müssen die Speicherfühler am Heizungsregler angeschlossen werden.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 10.3 Überhitzschutz Ein Überhitzschutz mit folgenden Werten ist fest hinterlegt: • Kollektoreinschalttemperatur 110 °C • Kollektorausschalttemperatur 100 °C • Kollektorschutztemperatur 130 °C Pumpe immer aus • Speicherschutztemperatur 95 °C Pumpe immer aus • Schwimmbadschutztemperatur keine Abschaltung Ist ein Fühler TBO oder TPO angeschlossen übernimmt dieser die Überhitzschutz-...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 10.6 Strahlungsfühler (Wärmefühler) Durch die Aktivierung dieser Funktion ist es möglich die Solaranlage aufgrund des definierten Temperaturanstieges (1K/min.) am Strahlungsfühler TST für eine Zeit von 5 Minuten freizugeben. Sind die Einschaltkriterien am Kollektorfühler TKO durch die entstandene Zirkulation erfüllt, bleibt die Solarpumpe PS in Betrieb.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Funktionsbeschreibungen 11.1 Kollektor Minimal-Temperatur Für eine Freigabe der Solarladung muss die Kollektortemperatur TKO diesen Sollwert überschreiten. Der Grenzwert Kollektorminimum ist mit einer Schalthysterese von -5K belegt. (Beispiel Kollektormin 20°C; Freigabe bei 20°C Sperrung bei 15°C). 11.2 Solarladung ohne Rücklauffühler auf Speicher, Puffer oder Schwimmbad...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 11.4 Zirkulationsfunktion Nach DIN-DVGW Arbeitsblatt W 551 für Warmwasserspeicher. Diese Funktion ist fix integriert und schaltet einmal am Tag um 21 Uhr den Ausgang 5 für max. 2 Stunden ein. Wenn an diesem Tag TBU nicht die eingestellte Legionellentem- peratur erreicht hat wird die Pumpe PSZ um 21 Uhr eingeschaltet.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 11.6.2 Beladung auf Temperatur Diese Ladestrategie wird angewendet, wenn ein grosser Solarertrag vorhanden ist.Wenn folgende Kriterien erfüllt sind, wird diese Strategie angewandt. Die mittlere Drehzahl PSm der Solarpumpe PS steigt an und ist grösser als 80%, oder die mittlere Drehzahl PSm der Solarpumpe PS sinkt und ist grösser als 70%.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 11.7 Frostschutzfunktion Die Regelung enthält eine Frostschutzfunktion. Wird am Kollektorfühler TKO die eingestellte Frostgrenze unterschritten, wird die Solarpumpe PS mit der minima- len Drehzahl eingeschaltet. Dieser Einsteller ist nicht über die Bedienstruktur ein- stellbar.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 11.9 Auskühlfunktion Steigt die Temperatur am Speicherfühler oben TBO oder Puffer oben TPO um 3K über den eingestellten Sollwert Speicher- oder Puffer-Maximum wird die Pumpe PRK eingeschaltet. Die Pumpe PRK wird abgeschaltet wenn die Temperatur am Fühler TBO oder TPO den Sollwert Speicher- oder Puffer-Maximum wieder unterschreitet.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Ertragsberechnung ohne Volumenimpulsgeber und Solarrücklauffühler 13.1 Berechnung der solaren Leistung Damit der Regler ohne Volumenimpulsgeber und Solarrücklauffühler den Ertrag berechnen und anzeigen kann, muss die solare Leistung aufgrund von Lieferan- tenangaben folgendermassen berechnet und eingegeben werden: α...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Fernanzeige der Temperaturen und Werte Mit dem Solar-Ferndisplay FD 5411 ist es möglich, die Temperaturen und Werte der gewählten Hydraulikvariante anzuzeigen. Die Kommunikation/Speisung zum Ferndisplay erfolgt mittels eBUS. Installation 15.1 Hinweise zur Installation und Vorbereitung der Inbe- triebnahme Die Elektroinstallation und die Absicherung haben den örtlichen Vorschriften zu entsprechen.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 15.2 Anschlussbelegung Beachten Sie beim Anschluss des Reglers das nachfolgende Anschlussbild und die Anschlussbelegung im Abschnitt 15.3 Hydraulikvarianten (Seite 35). Verbindungen vom Fühler zum Regler sind getrennt von Starkstromleitungen zu führen. Die Spannung ist auszuschalten (Regler und Kontakte stromlos): •...
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Abmessungen und Montagehinweise 16.1 Massbild 180.5 16.2 Montagehinweise 1. Drei Befestigungslöcher bohren (dazu kann die Schablone auf der letzten Seite dieser Bedienungsanleitung benützt werden). 2. Die obere Schraube soweit eindrehen, dass der Regler noch eingehängt wer- den kann.
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Einsteller mit Passwort 2 Mit dem Passwort 2 können alle nachfolgend beschriebenen Einsteller bedient werden. Sie sind ausschließlich für den Fachmann gedacht. Werks- Ihre Nr. Einsteller Einstellbereich Funktion einstel- Einstel- lung lung Hydrau- Hier geben Sie die entsprechende 1, 2, 4, 12, 20, 48 Hydraulikvariante ein gemäss...
Seite 45
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Werks- Ihre Nr. Einsteller Einstellbereich Funktion einstel- Einstel- lung lung Über- Überhöhung vom Kollektor zum höhung 15,0 K 0,0 - 40,0 K Speicher, bei der die Solarpumpe freigegeben wird. 15.0K Über- Überhöhung vom Kollektor zum höhung 5,0 K 0,0 - 40,0 K...
Seite 46
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Werks- Ihre Nr. Einsteller Einstellbereich Funktion einstel- Einstel- lung lung Über- Überhöhung vom Kollektor zum höhung 3 7,0 K 0,0 - 40,0 K Schwimmbad, bei der die Solar- pumpe freigegeben wird. Über- Überhöhung vom Kollektor zum höhung 3 4,0 K 0,0 - 40,0 K...
Seite 47
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5511 S-3.2 Werks- Ihre Nr. Einsteller Einstellbereich Funktion einstel- Einstel- lung lung Zusatzkes. Differenz zwischen Zusatzkessel Diff 5,0 K 0,0 - 40,0 K und Puffer, bei der die Zusatzkes- selpumpe ausgeschaltet wird. 5.0K Einstellung der Mindestdrehzahl Drehzahl 30 % 10 - 100 %...
Seite 48
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5510 S-3.2 Alphabetisches Themenverzeichnis Seite Abmessungen und Montagehinweise Anschlussbelegung Ausgänge testen oder in Standardanzeige übernehmen (Passwort 1) Auskühlfunktion Auswahlmenüs anzeigen Bedienelemente und Anzeigen Begriffs- und Abkürzungserklärung Beladung auf Temperatur Beladungsreihenfolge der Verbraucher Berechnung der solaren Leistung Betriebsart wählen (ohne Passwort) Bypassfunktion Display...
Seite 49
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5510 S-3.2 Hydraulikvariante 4 Hydraulikvariante 6 Hydraulikvarianten Ihr Solar-Speicherladeregler Installation Kollektor Minimal-Temperatur Kollektorvorlauffühler Massbild Montagehinweise Optionen Optionen mit Passwort 2 Optionen wählen (Passwort 2) Puffer extern Puffer extern in Kombination mit Rückladefunktion Puffer extern in Kombination mit Zusatzkesselfunktion Sicherheitsvorschriften Solarladung mit Rücklauffühler auf Speicher, Puffer oder Schwimmbad Solarladung ohne Rücklauffühler auf Speicher, Puffer oder Schwimmbad...
Seite 50
Bedienungsanleitung Solar-Speicherladeregler mit Zusatzfunktionen PS 5510 S-3.2 Was Sie als Benutzer selbst einstellen können Zirkulationsfunktion Zusatzkessel Minimal-Temperatur Zusatzkesselfunktion mit 3-Punkt-Mischer zur Rücklaufhochhaltefunktion Zusatzkesselfunktion mit thermischer Rücklaufanhebung Zusatzkesselfunktion ohne thermische Rücklaufanhebung Zusatzkesselfunktionen Dok. Nr. 107368 20/2001...
Seite 51
