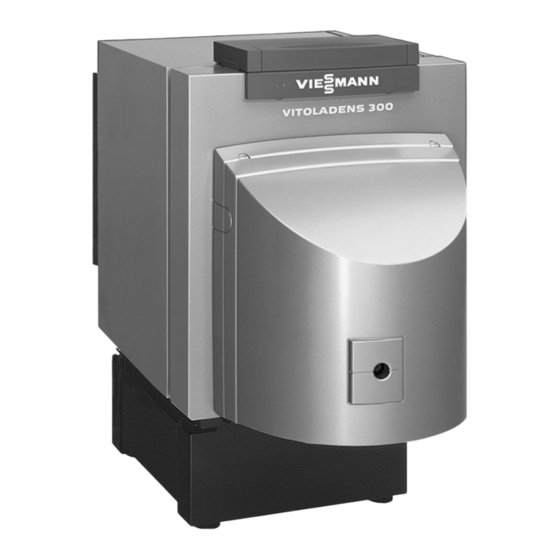

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoladens 300-T Typ VW3B Inox-Radial-Wärmetauscher für Öl-Brennwert-Unit VITOLADENS 300-T Nach Montage entsorgen! 5369 259 5/2009...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Hinweis ■ die einschlägigen Sicherheitsbedin- Angaben mit dem Wort Hinweis enthal- gungen der DIN, EN, DVGW, TRGI, ten Zusatzinformationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung..................Montageablauf Wärmetauscher an Heizkessel bauen..............■ 18 bis 33 kW..................... ■ 40 und 50 kW....................Wärmedämmung anbauen................... Verrohrung anbauen.................... Kondenswasseranschluss..................11 Heizwasserseitig anschließen................11 ■ Vor- und Rücklauf..................... 11 ■ Befüllanschluss....................12... -
Seite 4: Montagevorbereitung
Montagevorbereitung Aufstellung Hinweis Montageanleitung Vitola 200, Seitliche Abstände und vorderer Typ VX2A Abstand für Wartungsarbeiten: ≥ 250 A Untergestell C Neutralisationseinrichtung B Siphon... -
Seite 5: Anbau Vorbereiten
Montagevorbereitung (Fortsetzung) Anbau vorbereiten 18-33 kW 40/50 kW 18 bis 33 kW: 40 und 50 kW: Anbauposition wahlweise A oder B, je Anbau der Verrohrung auf beiden Seiten nach geplantem Anbau der Verrohrung möglich. (siehe Seite 9) links oder rechts am Muttern gleichmäßig über Kreuz anzie- Kessel. -
Seite 6: Wärmetauscher An Heizkessel Bauen
Wärmetauscher an Heizkessel bauen 18 bis 33 kW Hinweis ■ Erforderliche Montagearbeiten an der Entleerung A vor Anbau des Wärmetau- schers durchführen. ■ Zum Einschlagen der Schrauben M8 mit Krampe die mitgelieferte Montagehilfe (Vierkantrohr) verwenden. -
Seite 7: Und 50 Kw
Wärmetauscher an Heizkessel bauen (Fortsetzung) 40 und 50 kW Hinweis Erforderliche Montagearbeiten an der Entleerung A vor Anbau des Wärmetau- schers durchführen. -
Seite 8: Wärmedämmung Anbauen
Wärmedämmung anbauen A Nur bei raumluftunabhängigem Betrieb mit koaxialer Abgas-/Zuluft- führung. -
Seite 9: Verrohrung Anbauen
Verrohrung anbauen * Bei Verwendung einer aufgesetzten Hinweis Modular-Divicon (Zubehör) dieses Maß Soll die Verrohrung an der anderen Seite unbedingt einhalten. des Heizkessels montiert werden, dies schon bei der Vorbereitung des Anbaus ■ Flexibles Rohr von Hand in erforderli- berücksichtigen (siehe Seite 5). che Form biegen. - Seite 10 Verrohrung anbauen (Fortsetzung) Flexibles Rohr von Hand in erforderliche Hinweis Form biegen. Wärmedämmteil A erst nach Befüllen der Anlage (siehe Serviceanleitung) und durchgeführter Dichtheitskontrolle anbauen.
-
Seite 11: Kondenswasseranschluss
Kondenswasseranschluss Kondenswasserleitung auf kürzestem Weg mit stetigem Gefälle und Rohrbe- lüftung an das Abwassernetz anschlie- ßen. Falls erforderlich eine Neutralisati- onsanlage vorsehen. Hinweis ■ Bei Betrieb mit Heizöl DIN 51605-EL-1-schwefelarm ≤ 50 mg/kg kann (Schwefelgehalt gemäß ATV-DVWK-A 251 auf eine Neutralisationsanlage verzichtet wer- den. -
Seite 12: Befüllanschluss
Betriebssituation von Heizwasser durchflossen wird. Befüllanschluss Die Anlage muss an dem im Rücklaufanschlussrohr montierten Füllhahn (siehe Seite 9) gefüllt werden. Serviceanleitung Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
