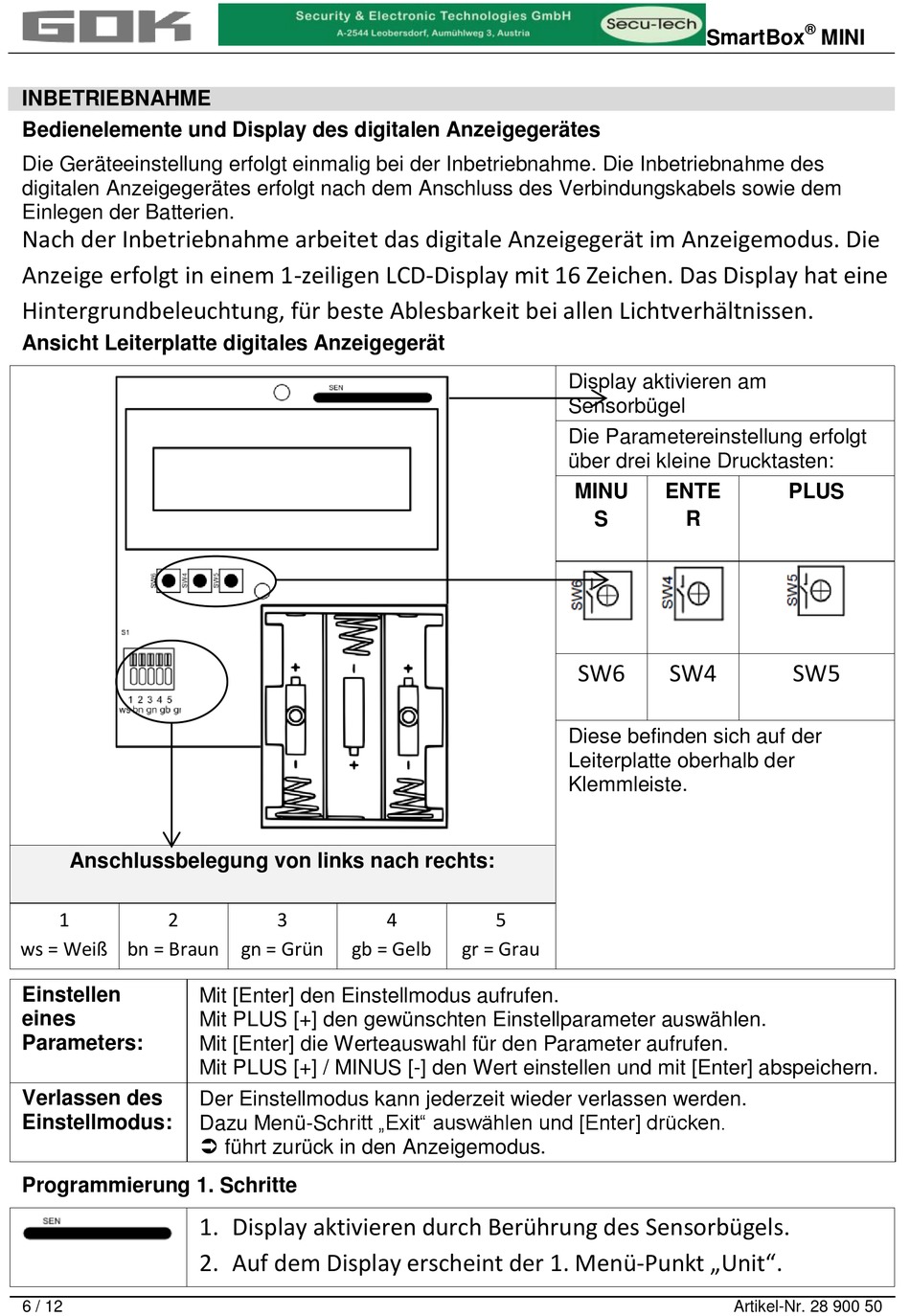

INBETRIEBNAHME

Bedienelemente und Display des digitalen Anzeigegerätes
Die Geräteeinstellung erfolgt einmalig bei der Inbetriebnahme. Die Inbetriebnahme des
digitalen Anzeigegerätes erfolgt nach dem Anschluss des Verbindungskabels sowie dem
Einlegen der Batterien.
Nach der Inbetriebnahme arbeitet das digitale Anzeigegerät im Anzeigemodus. Die
Anzeige erfolgt in einem 1-zeiligen LCD-Display mit 16 Zeichen. Das Display hat eine
Hintergrundbeleuchtung, für beste Ablesbarkeit bei allen Lichtverhältnissen.
Ansicht Leiterplatte digitales Anzeigegerät
Anschlussbelegung von links nach rechts:
1 2
ws = Weiß bn = Braun
Einstellen
eines
Parameters:
Verlassen des
Einstellmodus:
Programmierung 1. Schritte
6 / 12
3
gn = Grün gb = Gelb
Mit [Enter] den Einstellmodus aufrufen.
Mit PLUS [+] den gewünschten Einstellparameter auswählen.
Mit [Enter] die Werteauswahl für den Parameter aufrufen.
Mit PLUS [+] / MINUS [-] den Wert einstellen und mit [Enter] abspeichern.
Der Einstellmodus kann jederzeit wieder verlassen werden.
Dazu Menü-Schritt „Exit" auswählen und [Enter] drücken.
 führt zurück in den Anzeigemodus.
1. Display aktivieren durch Berührung des Sensorbügels.
2. Auf dem Display erscheint der 1. Menü-Punkt „Unit".
4 5
gr = Grau
SmartBox
Display aktivieren am
Sensorbügel
Die Parametereinstellung erfolgt
über drei kleine Drucktasten:
MINU ENTE
S R
SW6 SW4
Diese befinden sich auf der
Leiterplatte oberhalb der
Klemmleiste.
Artikel-Nr. 28 900 50
®
MINI
PLUS
SW5
