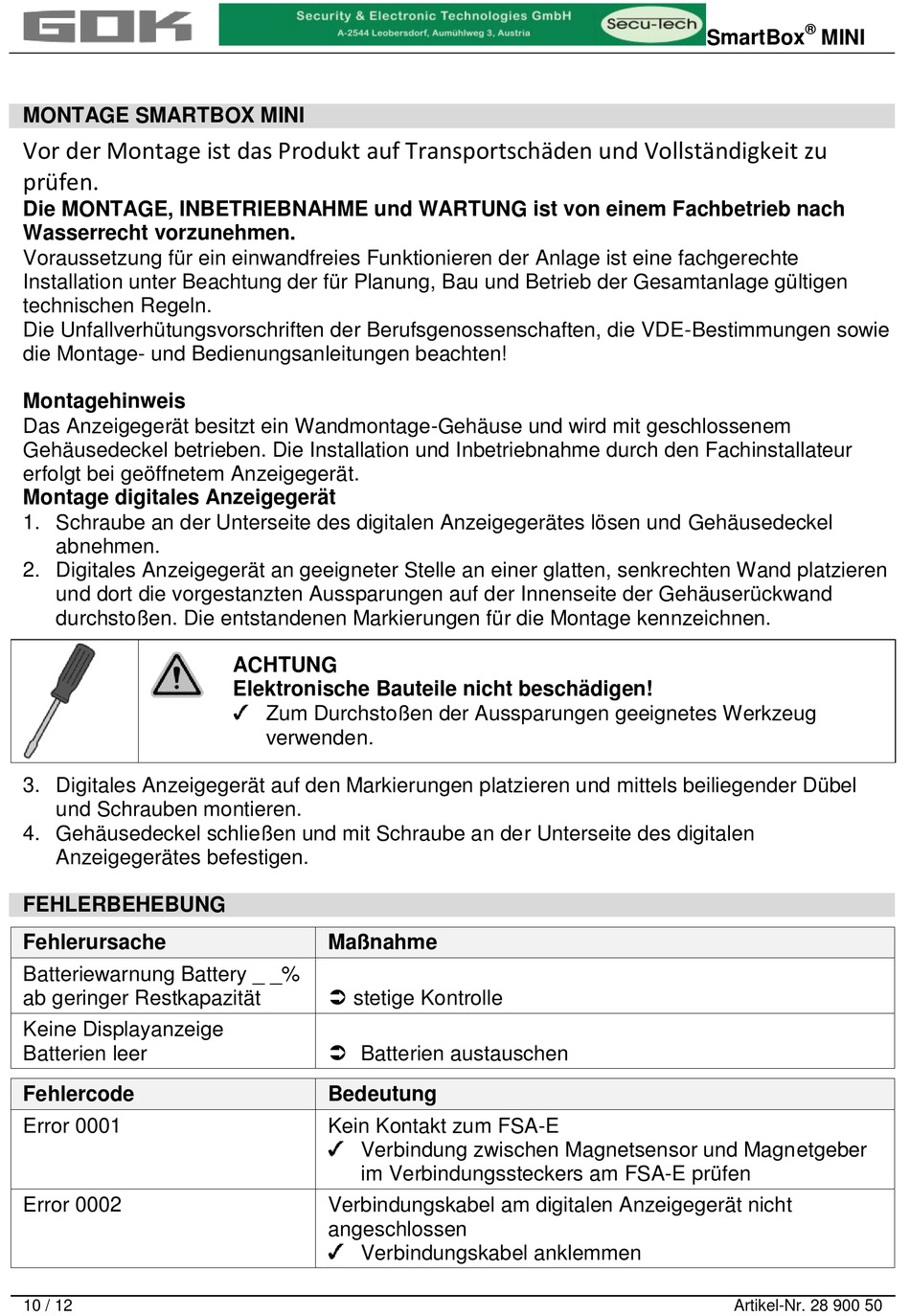

MONTAGE SMARTBOX MINI

Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu
prüfen.
Die MONTAGE, INBETRIEBNAHME und WARTUNG ist von einem Fachbetrieb nach
Wasserrecht vorzunehmen.
Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte
Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen
technischen Regeln.
Die Unfallverhütungsvorschriften der Berufsgenossenschaften, die VDE-Bestimmungen sowie
die Montage- und Bedienungsanleitungen beachten!
Montagehinweis
Das Anzeigegerät besitzt ein Wandmontage-Gehäuse und wird mit geschlossenem
Gehäusedeckel betrieben. Die Installation und Inbetriebnahme durch den Fachinstallateur
erfolgt bei geöffnetem Anzeigegerät.
Montage digitales Anzeigegerät
1. Schraube an der Unterseite des digitalen Anzeigegerätes lösen und Gehäusedeckel
abnehmen.
2. Digitales Anzeigegerät an geeigneter Stelle an einer glatten, senkrechten Wand platzieren
und dort die vorgestanzten Aussparungen auf der Innenseite der Gehäuserückwand
durchstoßen. Die entstandenen Markierungen für die Montage kennzeichnen.
3. Digitales Anzeigegerät auf den Markierungen platzieren und mittels beiliegender Dübel
und Schrauben montieren.
4. Gehäusedeckel schließen und mit Schraube an der Unterseite des digitalen
Anzeigegerätes befestigen.

FEHLERBEHEBUNG

Fehlerursache
Batteriewarnung Battery _ _%
ab geringer Restkapazität
Keine Displayanzeige
Batterien leer
Fehlercode
Error 0001
Error 0002
10 / 12
ACHTUNG
Elektronische Bauteile nicht beschädigen!
Zum Durchstoßen der Aussparungen geeignetes Werkzeug
verwenden.
Maßnahme
 stetige Kontrolle
 Batterien austauschen
Bedeutung
Kein Kontakt zum FSA-E
Verbindung zwischen Magnetsensor und Magnetgeber
im Verbindungssteckers am FSA-E prüfen
Verbindungskabel am digitalen Anzeigegerät nicht
angeschlossen
Verbindungskabel anklemmen
®
SmartBox MINI
Artikel-Nr. 28 900 50
